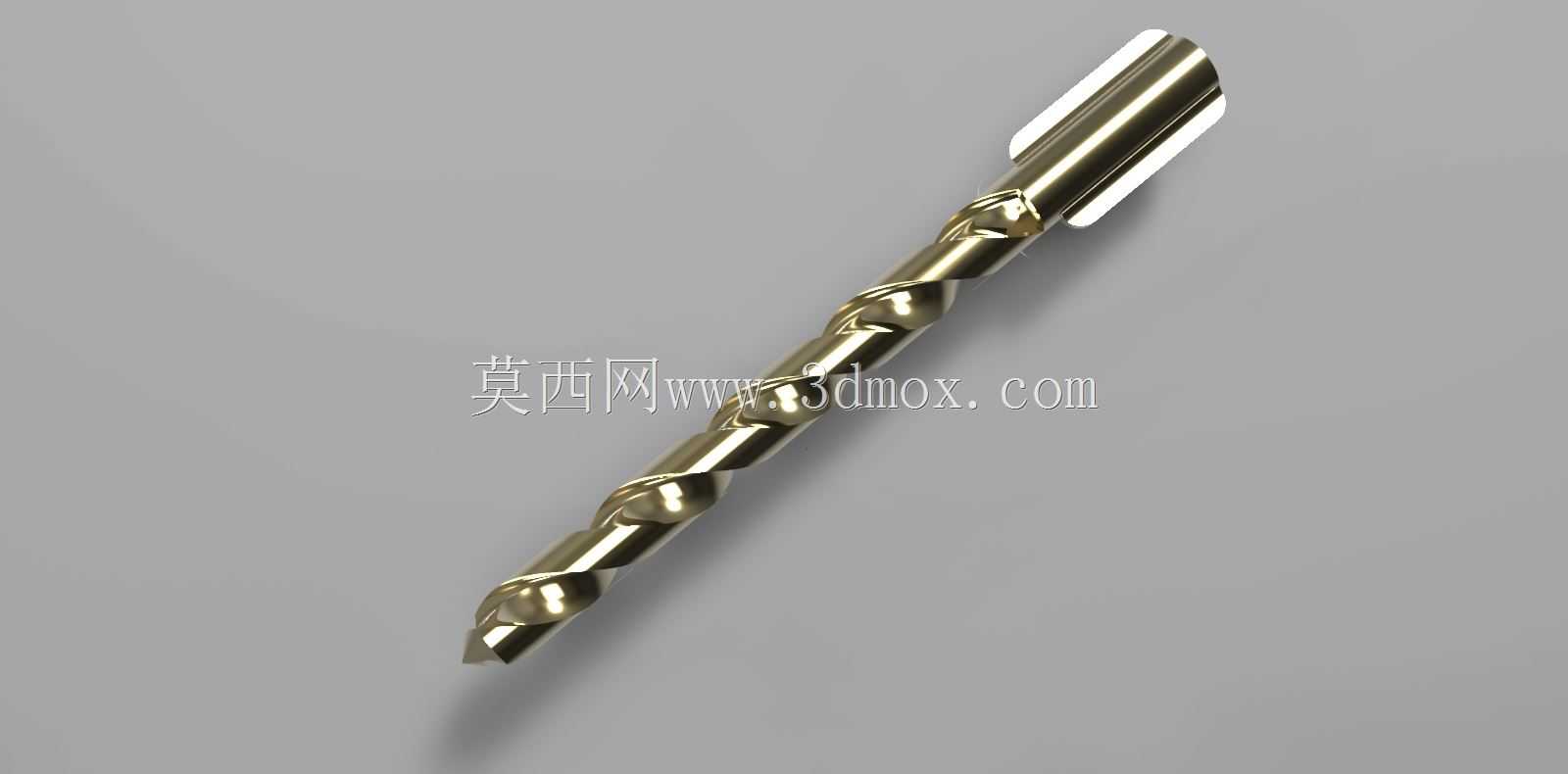

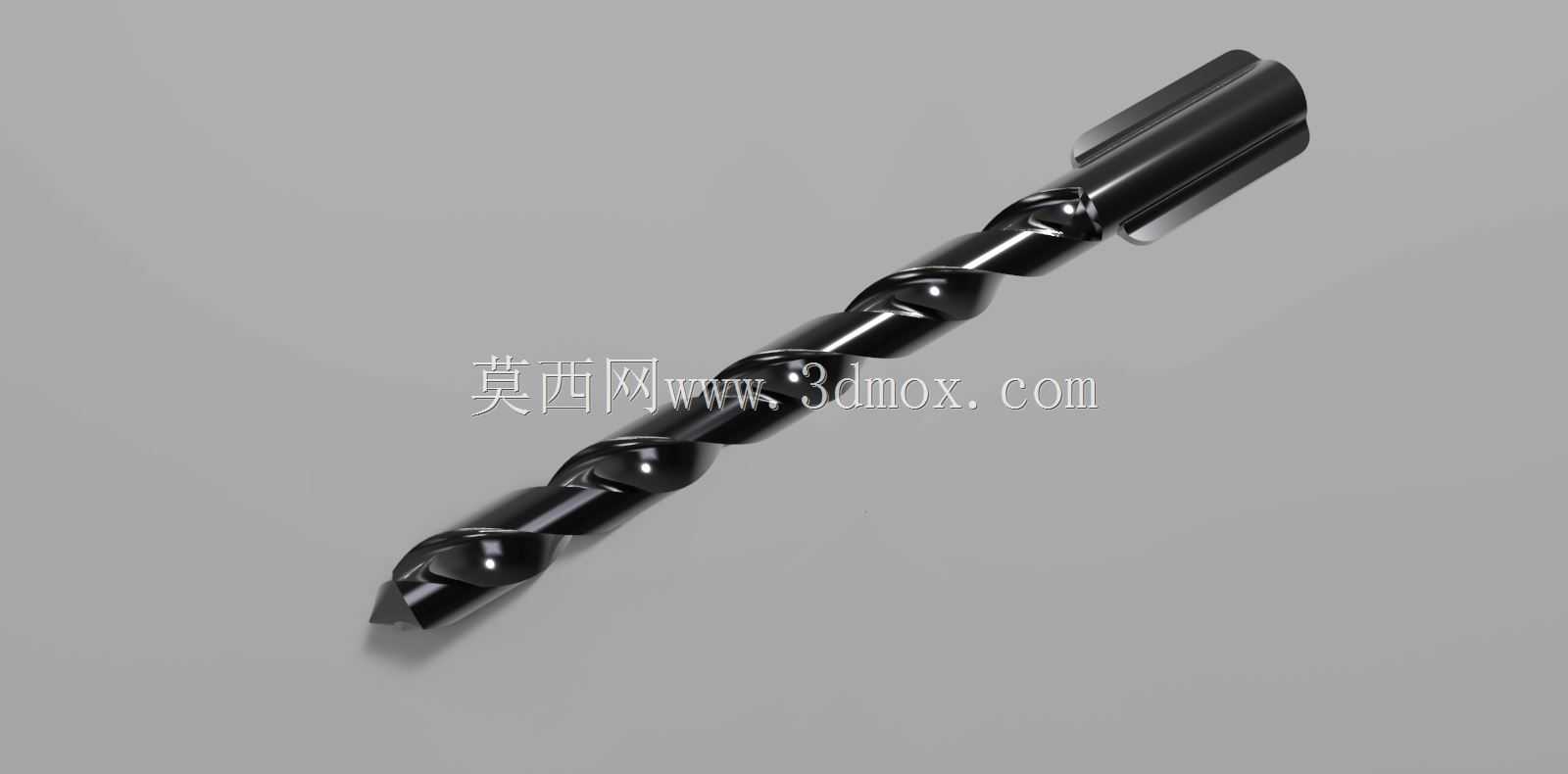

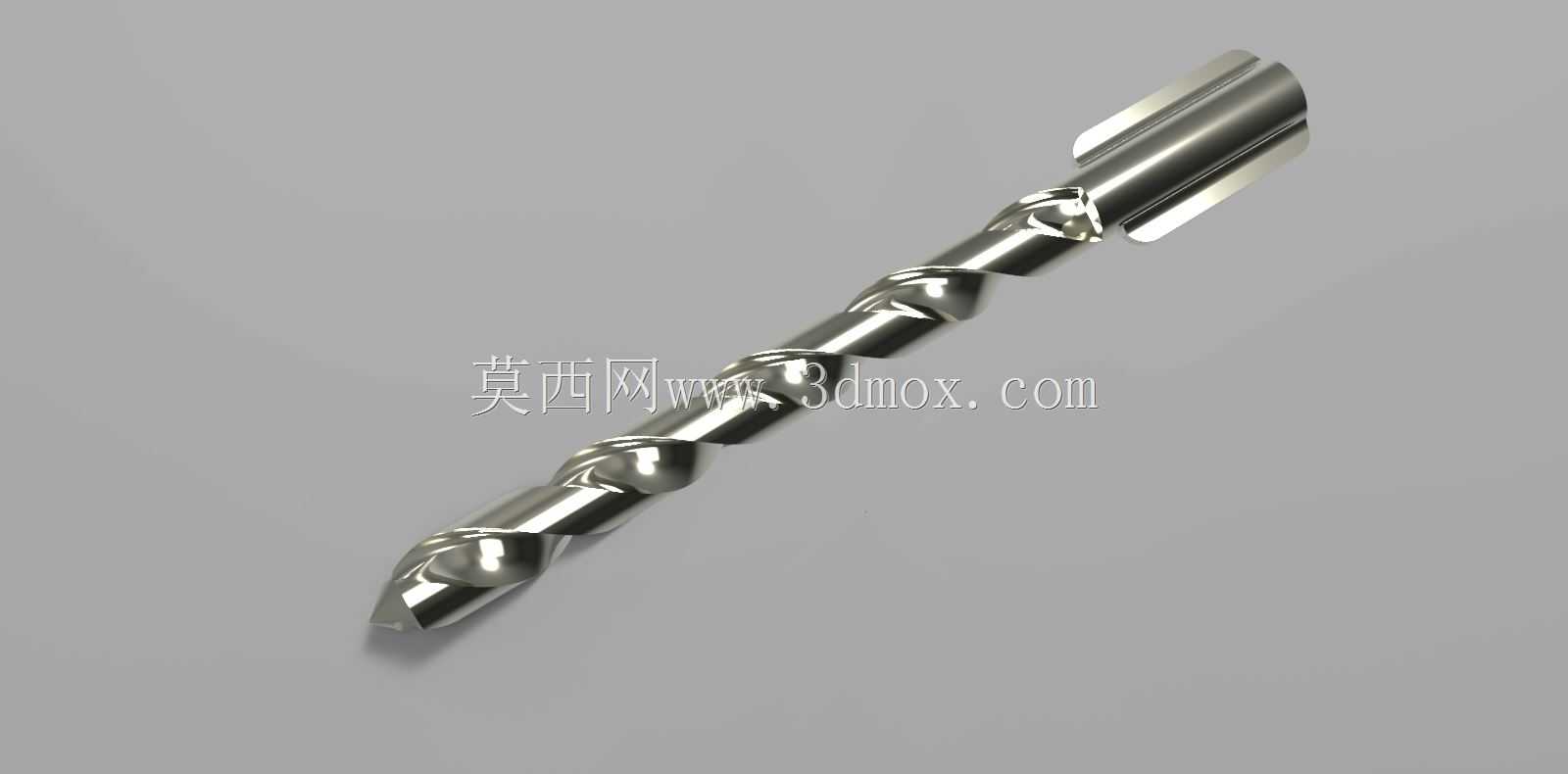

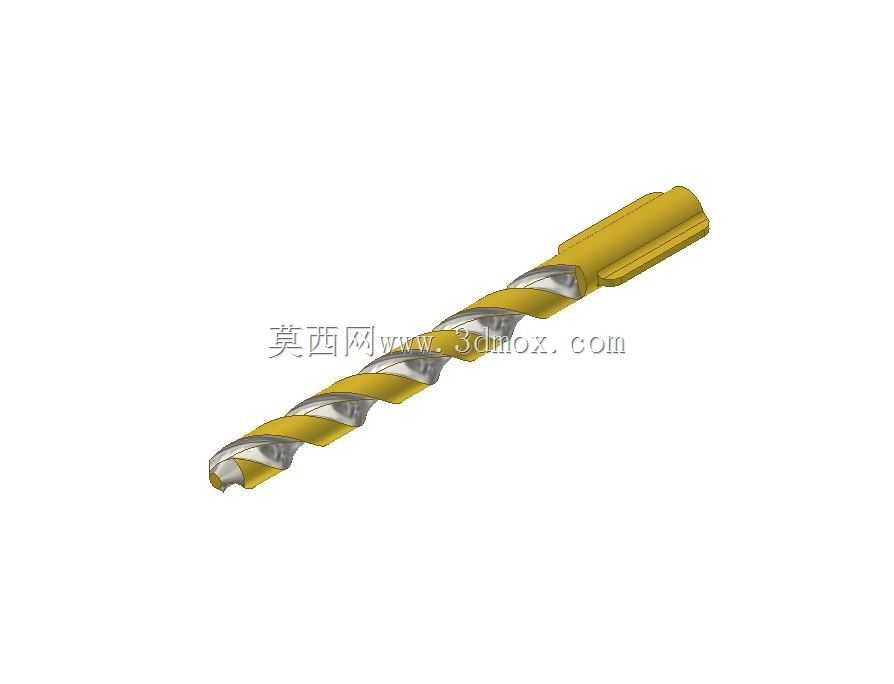

高精度直柄麻花金属钻孔钻头结构

　　在金属切削加工、建筑构件开孔、家装五金装配等场景中，直柄麻花钻是应用频次最高的孔加工刀具之一，本次呈现的钻头结构针对常规高速钢钻头的排屑阻力大、定心精度不足的常见问题做了结构优化。从实际使用场景来看，这类钻头可适配台钻、手持电钻、加工中心等多种驱动设备，可完成碳钢、铝合金、铜材等常见金属材料，以及部分硬质塑料、轻质砌体的钻孔作业，覆盖从民用装修到工业零部件粗加工、半精加工的多数钻孔需求。

　　从功能特性上看，该钻头采用标准双螺旋排屑槽设计，槽型的螺旋角经过反复调整，在保证钻芯强度的前提下尽可能拓宽排屑通道，避免深孔加工时切屑堵塞在槽内造成钻头抱死、孔壁刮花的问题；钻尖部分采用标准118度顶角设计，搭配横刃修磨结构，钻孔初始接触工件时的定心性能更稳定，不需要提前打样冲眼就能保证孔位的初始精度，减少钻孔偏斜导致的工件报废概率。直柄夹持部分的圆柱度公差控制在h6级别，可适配通用钻夹头的夹持范围，装夹时不需要额外转换套，夹持后径向跳动量小，高速旋转时的抖动幅度低，既能提升钻孔的表面光洁度，也能减少钻夹头轴承的异常磨损。

　　设计过程中优先平衡了钻芯厚度与排屑空间的矛盾：钻芯从尖部向柄部做渐进式增厚，越靠近夹持端的钻芯厚度越大，既保证了钻尖部分的切削锋利度，又提升了钻头整体的抗扭强度，在大进给量钻孔时不容易出现断钻风险。钻头的刃带部分做了等宽设计，钻孔过程中刃带与孔壁的接触摩擦力均匀，既能引导钻头保持直线进给，也能减少钻头与孔壁的摩擦发热，延长单次刃磨后的使用寿命。外形尺寸上，该钻头的有效切削长度与总长度比例符合通用五金刀具的尺寸规范，直柄部分的长度满足常规钻夹头的最小夹持深度要求，安装时只要将柄部完全插入夹头并锁紧，即可保证大扭矩输出时不会出现钻头打滑、飞出的安全隐患。

　　从结构细节来看，排屑槽的表面做了平滑过渡处理，没有台阶、锐角等容易卡滞切屑的结构，切屑可以沿着螺旋槽顺畅排出，不会在槽内反复挤压变形；切削刃的前后角参数匹配常规金属加工的切削需求，不需要使用者二次修磨就能直接投入使用，对于没有刀具修磨经验的一线操作人员也十分友好。
