花键连接式传动轴类机械零件结构设计

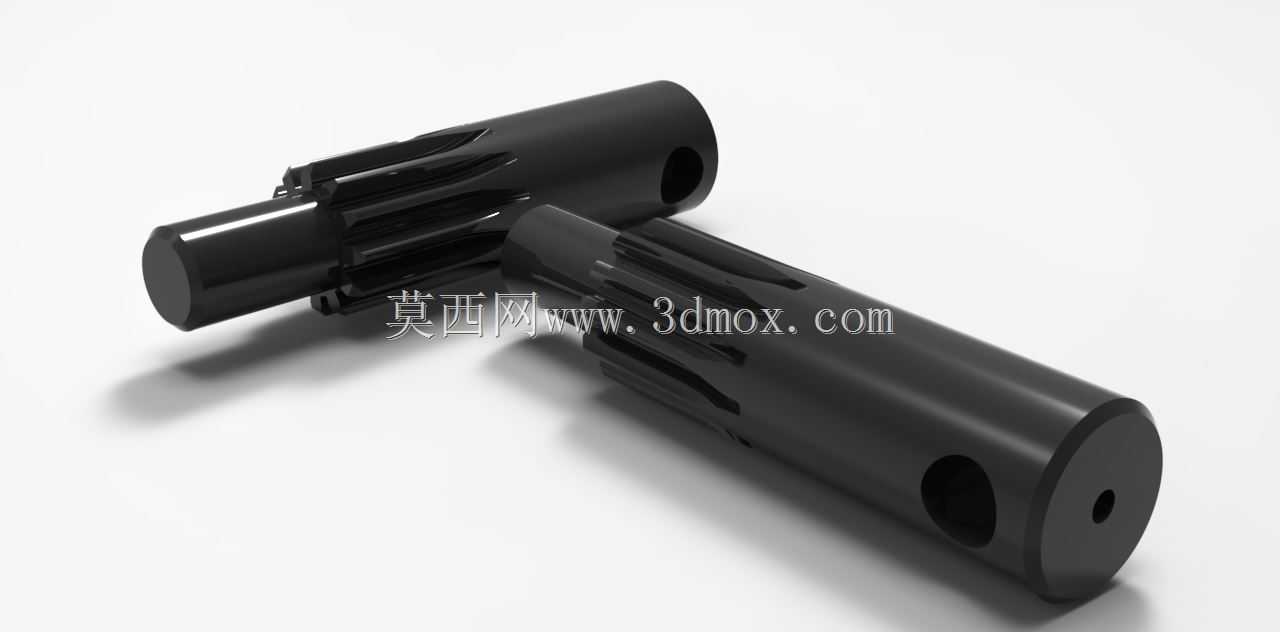

　　这类带外花键结构的轴类零件，常应用在需要传递大扭矩、同时要求轴上部件可沿轴向滑移的传动场景中，比如机床进给机构、农用机械变速传动单元、小型工程机械的动力输出段，都能见到同结构零件的身影。从结构设计逻辑来看，零件主体采用圆柱轴身作为基础承载结构，一端加工出外花键齿段，花键齿采用渐开线齿形设计，相比矩形花键，渐开线齿的齿根强度更高，对中性更好，能在高速重载的传动工况下降低齿面应力集中，减少长期运行后的齿面磨损量。轴身对应位置加工的径向通孔，主要用于穿装圆柱销或者锁紧螺钉，实现轴上配套滑移部件的行程限位，避免部件在轴向滑移过程中脱出轴体，同时也能在部分固定安装场景下传递周向扭矩，防止轴与配套轮毂出现相对转动。零件另一端的光轴段，

　　主要用于和支撑轴承内圈配合，加工时需要严格控制轴径的公差带，一般选用k6或者m6的过渡配合，保证轴承内圈与轴身的连接紧密度，避免运行过程中出现内圈跑圈的问题，同时轴端的倒角设计需要符合安装导向要求，倒角角度控制在15度到30度之间，方便装配时轴承、密封件等配套零件的顺利推入，不会刮伤零件表面的防锈涂层或者配合面。设计时需要重点关注花键段的有效配合长度，要匹配配套花键套的滑移行程需求，预留足够的轴向移动余量，同时花键齿的加工精度需要控制在7级精度以上，齿面粗糙度不高于Ra1.6，保证滑移过程的顺畅度，避免出现卡滞、顿挫的问题。轴身的整体同轴度公差需要控制在0.02mm以内，尤其是两端轴承配合段与花键段的同轴度，

　　直接影响传动过程的运转平稳性，若同轴度超差，会导致传动过程中出现径向跳动，加剧轴承磨损，同时产生异常振动与噪音。径向通孔的位置需要避开轴身的应力集中区域，孔口位置需要做倒角去毛刺处理，避免孔口位置在长期受交变扭矩作用时出现裂纹扩展，影响零件的整体使用寿命。零件的材质一般选用40Cr合金结构钢，加工完成后进行调质处理，硬度控制在28-32HRC，花键齿面可根据实际工况需求选择高频淬火处理，提升齿面的耐磨性能，延长零件的更换周期。在实际安装过程中，需要先确认轴身各配合段的尺寸公差与配套零件的适配性，安装花键套时需要清理齿面的铁屑与杂质，涂抹少量润滑脂降低初期磨损，轴承安装时采用热装或者专用工具压入，禁止直接敲击轴承端面，

　　避免损伤轴承滚道。这类轴类零件作为传动系统中的核心承载部件，其设计合理性直接影响整套传动机构的运行可靠性，建模过程中需要严格还原各结构的尺寸公差、形位公差要求，同时预留出安装密封件、挡圈等配套零件的空间位置，保证装配时不会出现干涉问题。
