波纹管式弹性密封连接构件结构设计

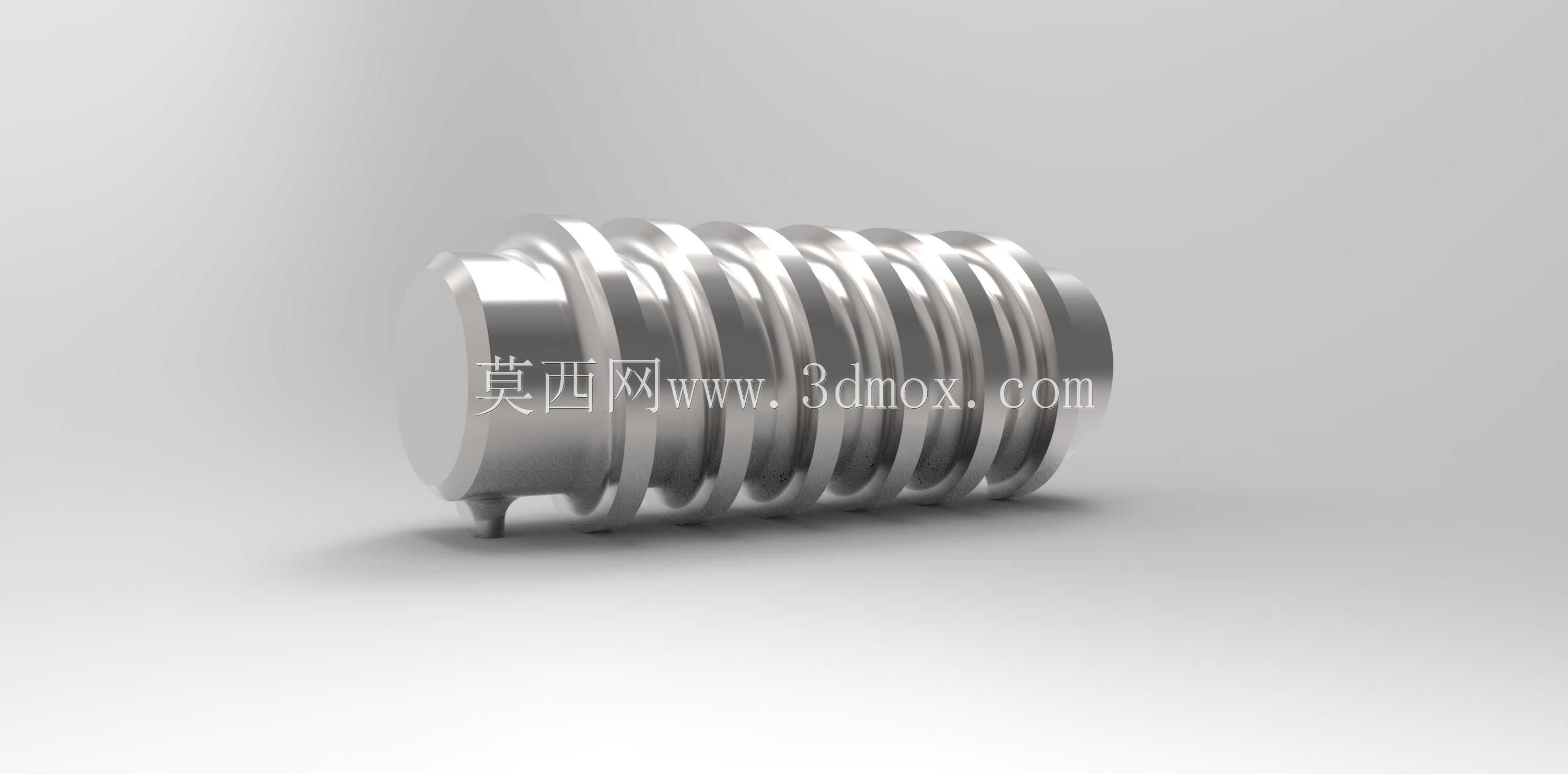

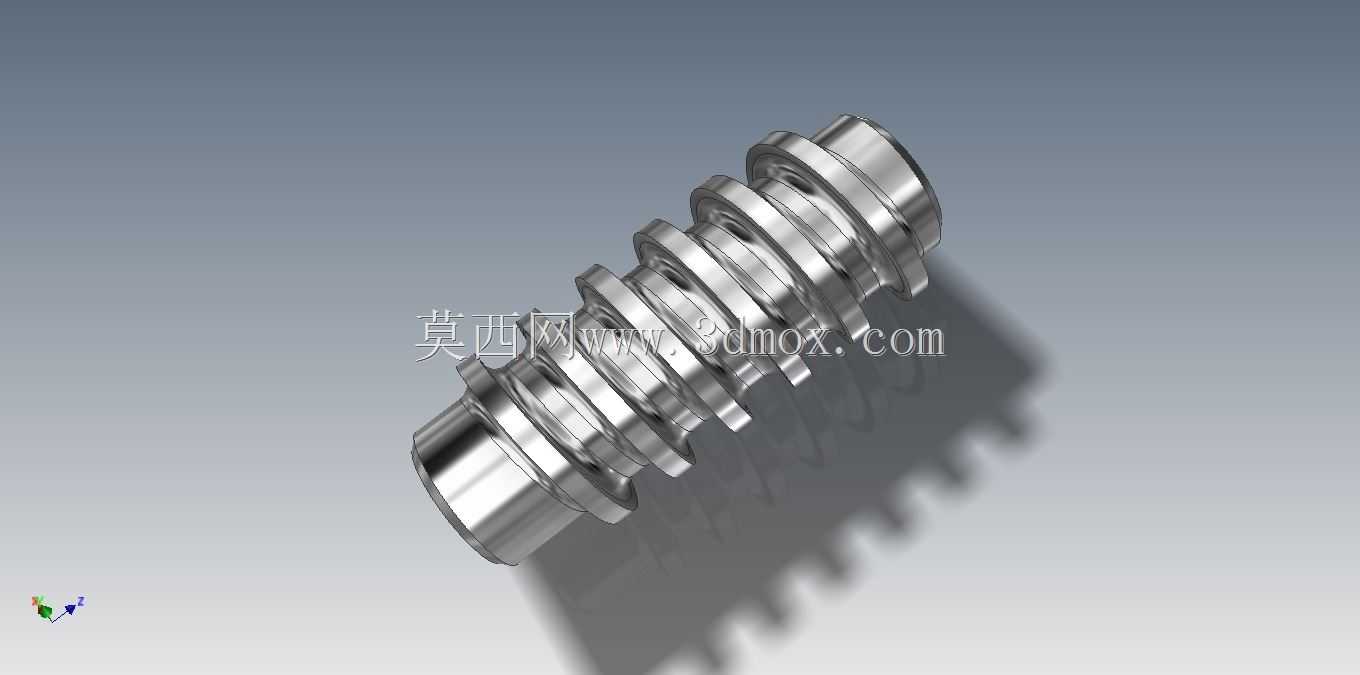

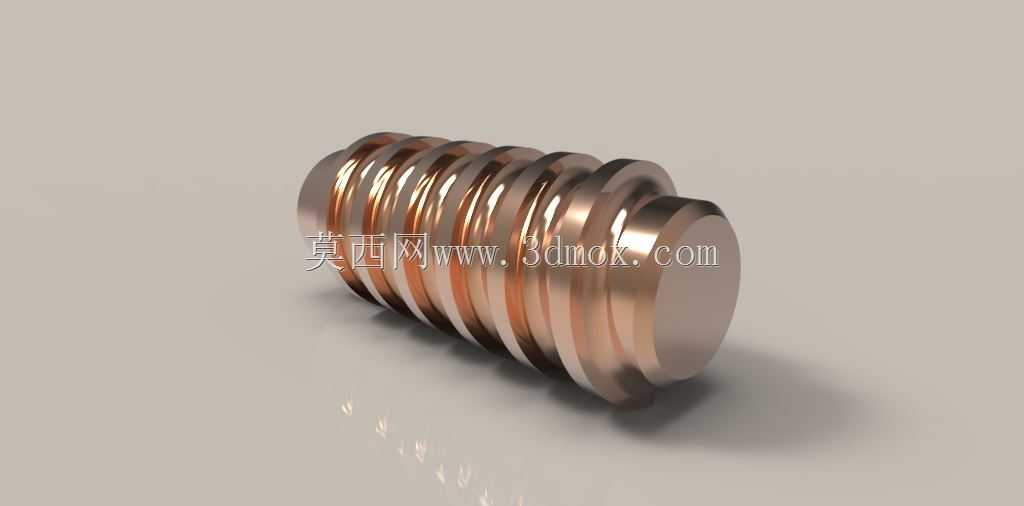

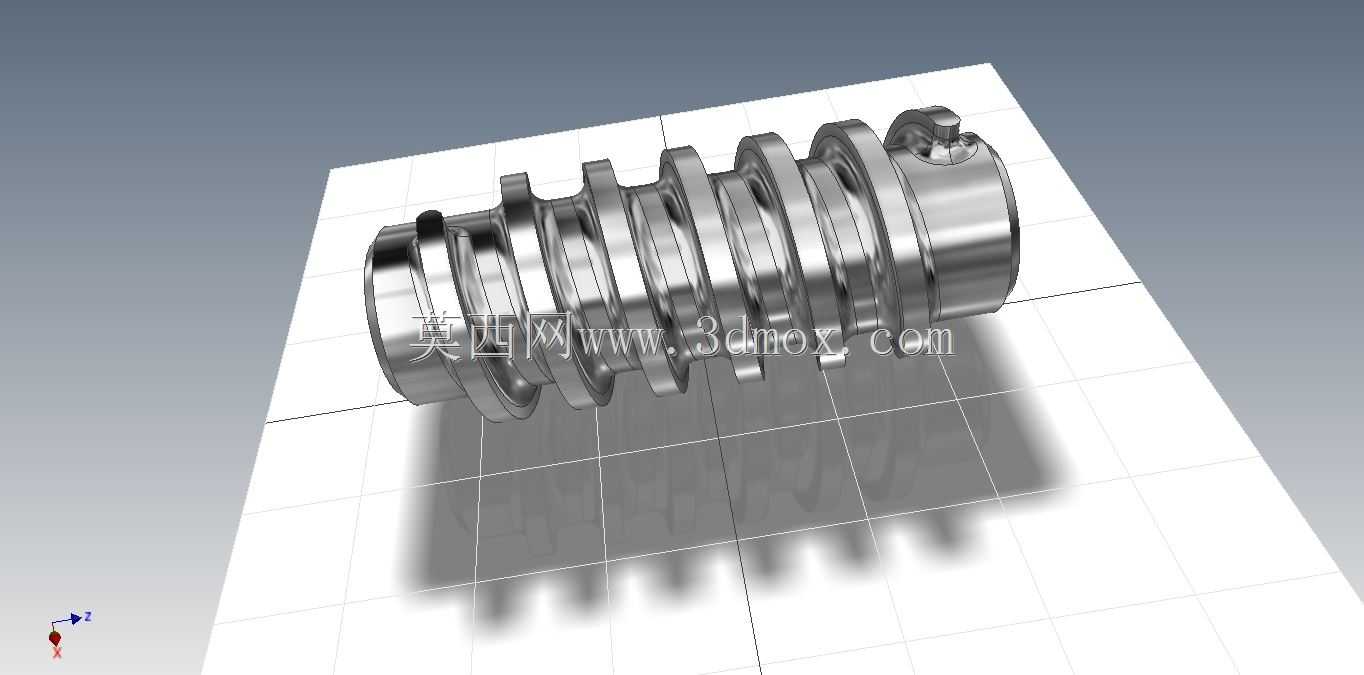

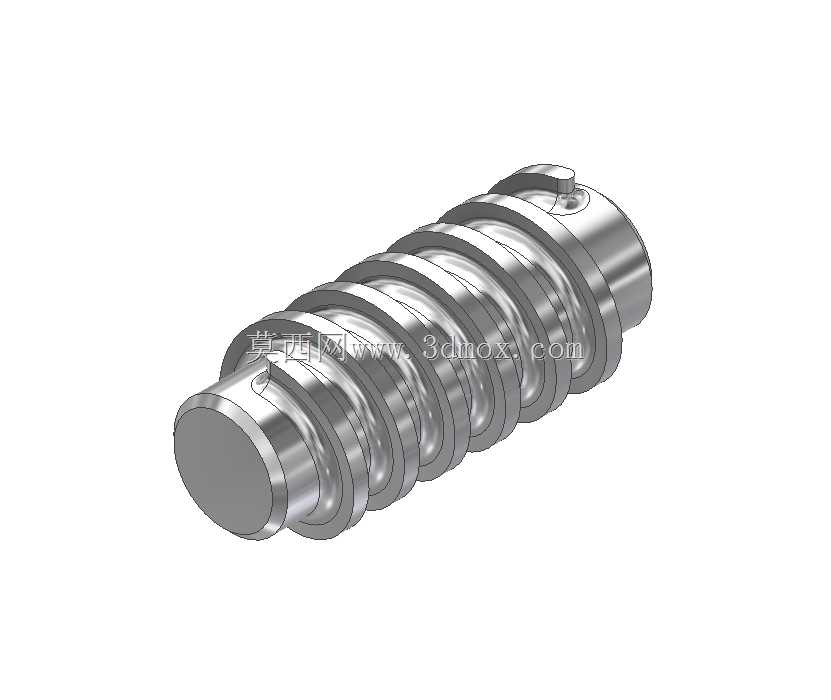

　　这类带环形波纹的金属弹性构件，常应用在需要小范围位移补偿、动态密封的管路连接场景中，比如小通径流体管路的热胀冷缩补偿、低压气动回路的振动缓冲连接，也可作为小型执行机构的弹性复位元件使用，在小型自动化设备的气路布局、实验仪器的流体通路中十分常见。从结构设计逻辑来看，两端的平直圆柱段是安装定位基准，加工时需要保证圆柱面的圆度与端面的垂直度，避免安装后出现偏载导致波纹段受力不均，两端可根据安装需求设计焊接坡口、卡套接口或是外螺纹结构，适配不同的管路连接标准。中间的连续环形波纹段是核心功能区，波纹的轮廓采用圆弧过渡，没有尖锐棱角，一方面能避免应力集中导致的疲劳断裂，另一方面可以在轴向、径向小角度偏移时提供均匀的弹性变形量，波纹的节距、

　　波高直接决定了构件的补偿量与刚度参数，设计时需要根据工作压力、允许位移量反复校核壁厚与波纹参数的匹配关系，壁厚过薄会导致承压能力不足，壁厚过大则会让弹性补偿效果打折扣。建模过程中采用线圈扫掠的思路构建波纹轮廓，先绘制单波的截面轮廓，再沿螺旋路径扫掠后做布尔合并，能保证每一段波纹的壁厚均匀一致，避免出现局部壁厚突变的问题，两端平直段与波纹段的衔接处做了圆角过渡处理，消除加工与受力时的应力集中点。安装边界上，两端圆柱段的外径需要与配套的管接头、安装座的内孔保持小间隙配合，配合公差通常选H7/h6级别，保证安装时的同轴度，整体长度需要根据管路的最大补偿位移预留余量，避免工作时波纹段被拉至极限位置产生塑性变形，构件外表面不需要做额外的涂装处理，金属本体的光洁表面即可满足常规工况的使用需求，若应用在腐蚀介质场景，可根据介质特性更换对应牌号的金属材料，调整波纹壁厚来适配耐腐蚀与承压要求。
