多通路金属管路连接接头结构设计

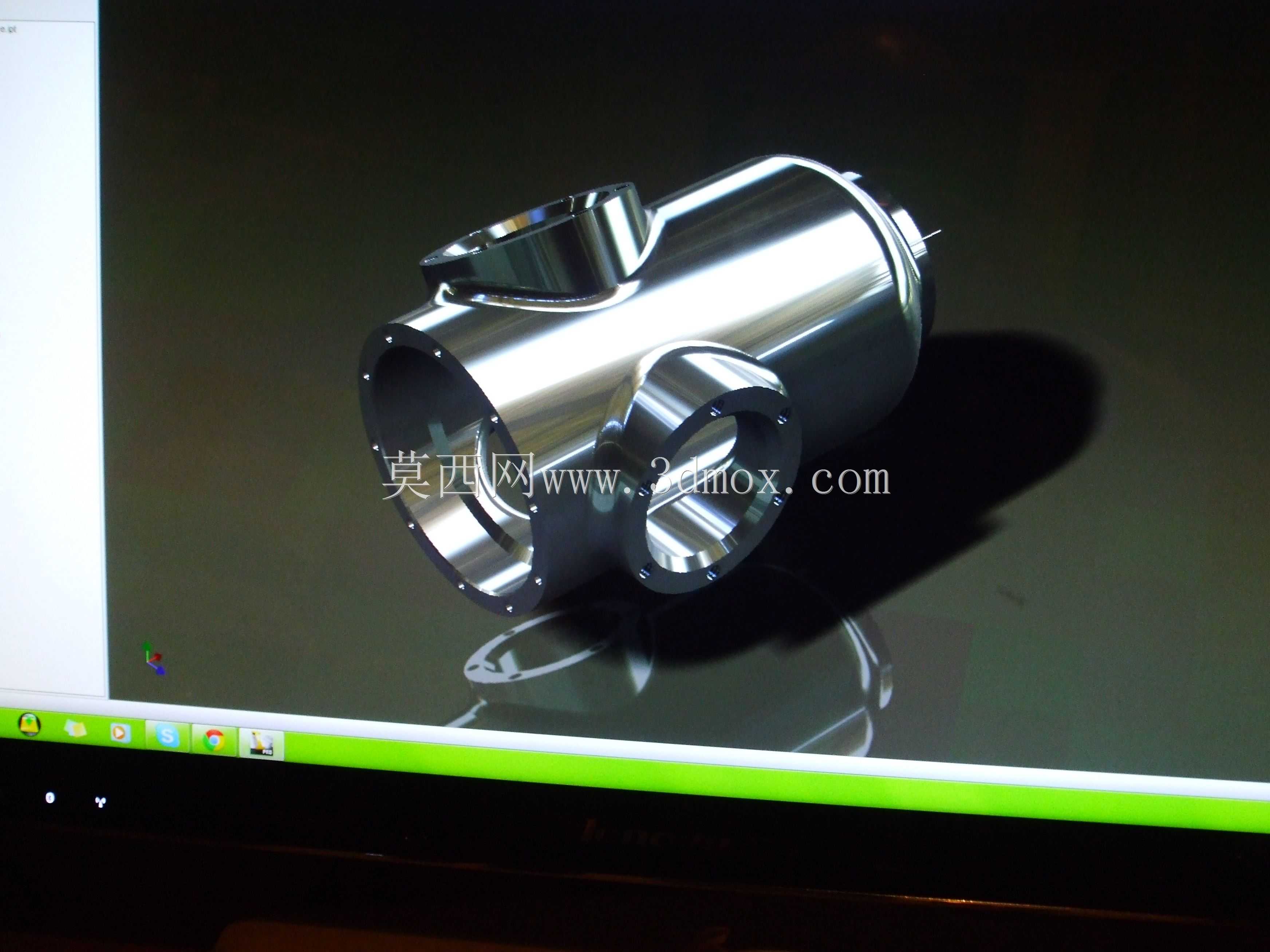

　　这类多通路管接头主要应用在工业流体输送系统的管路交汇节点，常见于液压动力单元、工艺流体输送管网、气动控制回路、洁净介质输送管线等场景，承担不同方向管路的汇流、分流、转向连通功能，替代多个单通接头拼接的冗余结构，减少管路连接的泄漏点数量，提升整套管路系统的运行可靠性。从结构设计来看，该接头采用一体化锻压成型的主体结构，三个连接端口分别朝向不同轴向，其中主通路为大口径直通结构，两个侧通路分别垂直于主通路轴线、呈空间错位分布，可同时满足三路不同管径管路的对接需求，避免多接头拼接带来的流道突变、压力损失增大问题。接头各连接端面均设计有带均匀螺栓孔的法兰连接结构，安装时可通过标准紧固件与对应管路法兰锁紧，端面预留的密封槽可适配O型圈、

　　金属缠绕垫等不同密封件，满足不同压力等级、不同介质特性的密封要求，可覆盖从低压气动回路到中高压液压系统的使用需求。设计过程中优先考虑流道的平滑过渡，各通路交汇处做圆弧倒角处理，减少流体在节点位置的湍流、涡旋产生，降低输送过程中的压力损耗，同时避免介质中固体杂质在转角位置沉积堵塞流道。外形尺寸上，主通路的通径尺寸匹配常规工业管路的主流管径规格，各法兰端面的螺栓孔分布圆直径、孔位数量、孔径均遵循对应压力等级的管路连接标准，安装时无需额外加工适配结构，可直接与同标准的管路、阀门、泵体端口对接。接头主体的壁厚经过强度校核，可承受管路系统的额定工作压力与水锤冲击载荷，外表面做抛光处理，既降低外部环境对金属基体的腐蚀影响，也适配洁净车间、

　　食品医药输送等对表面清洁度有要求的应用场景。安装边界方面，该接头的三个端口轴向预留的安装操作空间符合管路施工的常规操作要求，法兰对接时的紧固件操作空间充足，无需额外调整周边管路布局即可完成拆装维护，日常检修时可直接在节点位置完成密封件更换、通路检测等操作，降低后期运维的工作量。
