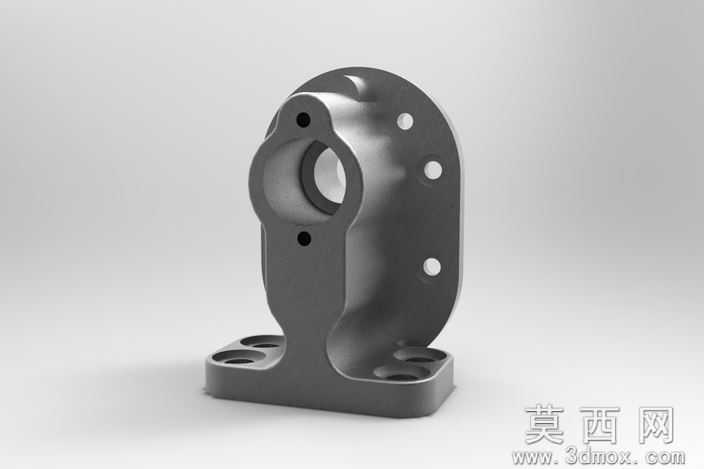

立式带法兰安装座机械支撑构件

该机械支撑构件采用三维参数化建模方式完成整体设计，建模过程中首先从底部安装基座入手，绘制带四个沉头安装孔的底板轮廓，通过拉伸特征生成基座实体，确保底板平面度与安装孔位的位置精度符合机械装配要求。主体支撑部分采用平滑过渡的曲面与实体结合的设计，在基座与上部法兰连接段做了渐变式的壁厚处理，既保证整体结构强度，又合理控制构件自重，避免不必要的材料冗余。上部的法兰安装面为类椭圆形结构，均匀分布四个通孔用于对接外部构件，中心位置设计有阶梯式轴孔，轴孔内壁做了同轴度约束，可适配对应规格的轴类零件完成转动或定位装配，轴孔周边额外设置两个定位小孔，用于装配时的精准对位，防止安装错位。构件侧面做了圆弧过渡处理，消除直角应力集中隐患，提升构件在长期受载情况下的结构稳定性。渲染阶段采用哑光金属材质模拟铸铁加工后的表面质感，调整环境光与漫反射参数，清晰呈现构件的轮廓转折、孔位结构与曲面过渡效果，通过灰度背景衬托突出构件本身的结构细节。设计过程中充分考虑实际加工的工艺可行性，所有孔位均设计了合理的拔模斜度与倒角，边缘位置做了圆角处理，避免加工后出现锐边毛刺，同时兼顾装配时的操作便利性，各安装孔的间距、孔径均参照通用机械安装标准设定，可适配常规的紧固件规格，具备良好的通用互换性。整体结构遵循力学传递路径设计，载荷从上部法兰轴孔位置通过支撑肋结构平稳传递到底部安装基座，受力分布均匀，可作为机械设备中的定位支撑、轴系安装载体使用，满足中等载荷工况下的使用需求。
