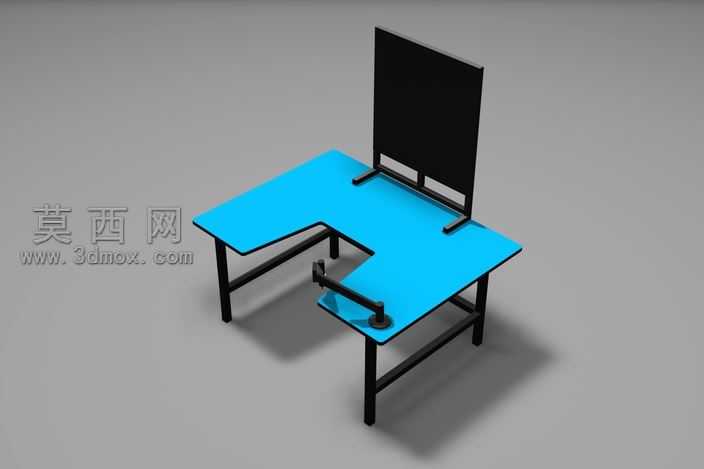

机加工车间带FlexArm的异形操作工作台

本模型为适配机加工车间编带、钻削作业打造的异形操作工作台，整体采用L型不对称台面设计，建模阶段先以基准平面绘制台面轮廓，通过拉伸命令生成厚度均匀的蓝色高密度台面实体，台面边缘做微小圆角处理避免尖锐棱角磕碰，建模时严格遵循人机工程学尺寸设定，台面离地高度适配站立操作的作业需求，预留的显示器安装位位于台面后侧居中位置，通过两个简易支撑支架与台面连接，支架采用矩形截面型材拉伸建模，与台面、显示器底部的连接位置添加贴合约束还原真实装配关系。台面下方的支撑框架采用黑色方管型材搭建，先绘制框架的三维布线草图，通过扫掠命令生成方管实体，横竖方管交接处做布尔合并处理保证结构整体性，四条桌腿底部添加微小的防滑垫结构，通过拉伸小尺寸圆柱体并赋予橡胶材质实现。台面上搭载的FlexArm辅助作业臂采用多段铰接结构建模，每段臂身通过旋转副约束连接，底座通过法兰盘结构固定在台面右侧延伸区域，臂身末端预留工具安装接口，可适配夹头、钻具等不同作业端头，还原设备可多角度悬停调整的功能特性。渲染阶段采用工作室中性灰环境光，主光源从左上方45度角打光，添加柔和辅光消除框架下方的死黑阴影，台面赋予哑光蓝色防火板材质，调整粗糙度参数还原台面耐磨防滑的质感，支撑框架赋予哑光黑色喷塑金属材质，添加细微的颗粒质感模拟真实喷塑表面的肌理，FlexArm臂身赋予半哑光黑色金属材质，铰接位置添加金属光泽高光突出结构细节，显示器部分赋予黑色塑料边框与深色玻璃屏幕材质，屏幕区域添加微弱反光提升真实感。设计思路上打破传统矩形工作台的空间局限，L型台面可同时划分编带操作区、钻削作业区与物料暂存区，后侧集成的显示器可实时显示作业参数、加工图纸，无需额外占用台面空间，搭载的FlexArm可承担辅助夹持、定位钻削的功能，降低作业人员手持工具的劳动强度，框架结构采用标准化方管搭建，建模时预留了可调节脚杯的安装位，可适配车间不平整地面的调平需求，整体模型所有部件均做参数化约束，可根据实际作业需求调整台面尺寸、臂身长度、框架高度等参数，适配不同规格的机加工工位使用场景。
