现代住宅阳台不锈钢防护栏杆设计

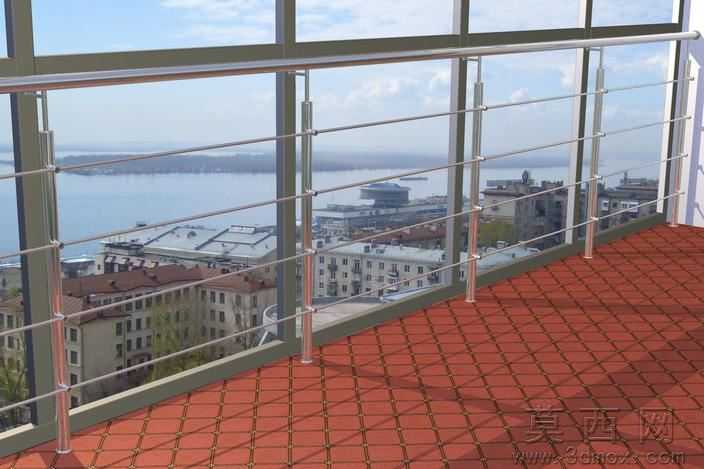

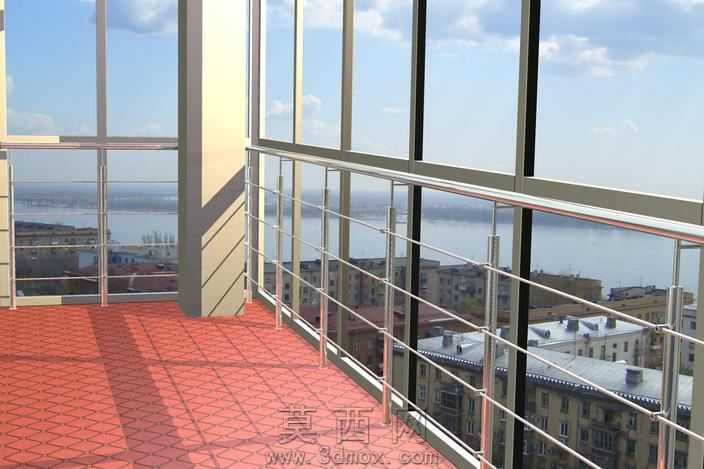

本作品为现代高层住宅阳台防护栏杆三维设计方案，采用Autodesk Inventor完成全参数化建模与实景渲染，整体适配大面积落地玻璃阳台的装修场景，兼顾安全防护性能与通透视觉效果。建模阶段以实际住宅阳台的尺寸规范为基准，先完成整体框架的基准面搭建，精准匹配阳台转角立柱的安装位置，确保栏杆与建筑结构的贴合度符合施工安装要求。栏杆主体采用304不锈钢材质，建模时对不同构件做了明确的材质区分：顶部扶手采用大直径圆管结构，做了哑光拉丝不锈钢的材质设置，表面添加细微的横向拉丝纹理与低粗糙度反射效果，还原真实不锈钢扶手的触感与视觉质感；竖向支撑立柱采用方形不锈钢管材，底部设置与阳台地面连接的固定法兰盘结构，建模时还原了法兰盘的安装孔位细节，方便后续导出工程图直接用于生产加工；横向防护栏采用多道平行细圆管排布，严格遵循住宅防护栏杆的安全间距规范，管间间隙控制在安全范围内，避免儿童攀爬坠落的安全隐患，每道横管与竖向立柱的连接位置都做了精细的焊接节点建模，还原实际加工的连接结构。渲染阶段采用室外日景自然光环境，匹配高层阳台的真实光照条件，添加柔和的环境反射效果，让不锈钢材质的金属质感自然呈现，同时将栏杆模型置入高层阳台的实景场景中，搭配红色防滑地砖地面与落地玻璃幕墙背景，直观呈现栏杆安装完成后的实际视觉效果，既保证了防护功能的实用性，又通过通透的横向栏杆设计避免遮挡窗外景观视野。设计过程中充分考虑了家装场景的使用需求，整体结构简洁流畅，没有多余的装饰构件，既方便日常清洁维护，又能适配现代简约、轻奢等多种家装风格，所有构件的尺寸参数都可根据实际阳台尺寸进行快速调整，具备较强的通用性与落地性，可直接用于家装护栏的方案展示、生产加工参考。
