V型12缸发动机缸体结构三维建模作品

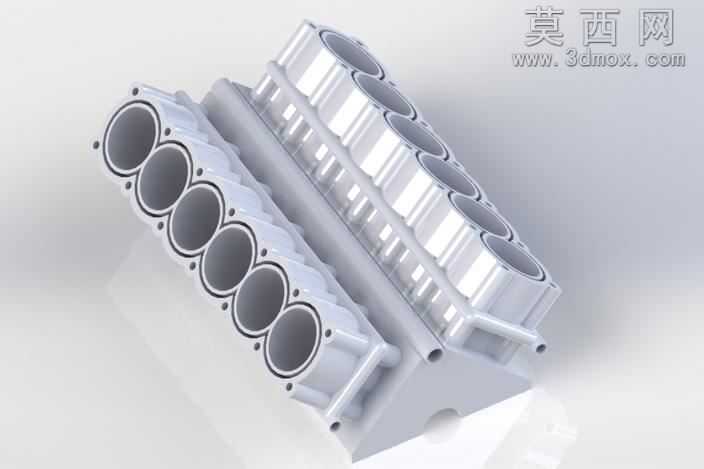

本作品为V型排列12缸发动机的缸体核心结构三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循内燃机缸体的实际工程设计逻辑，还原量产V12发动机缸体的真实结构特征。建模初期先完成整体布局的基准搭建，依据V型发动机两列气缸60度夹角的经典排布参数，确立全局基准面与基准轴，先绘制单侧6个气缸的中心排布路径，保证相邻气缸的中心距符合大排量发动机的强度设计要求，再通过镜像特征完成另一侧气缸列的结构生成，确保两列缸体的结构对称性与位置精度。缸筒部分采用薄壁拉伸结合拔模特征制作，还原真实缸筒的内壁光滑度与外壁加强筋的排布逻辑，每一处加强筋的厚度、走向都参考量产V12缸体的散热与结构强化需求设计，避免建模过程中出现结构失真。缸体主体的水套、油道预留结构通过布尔运算完成腔体切除，精准还原冷却液循环、润滑油通路的走向布局，保证模型的结构合理性，符合真实发动机的工作原理。建模过程中对安装孔位、定位凸台、侧边附属接口的细节逐一还原，包括缸盖连接的螺栓孔位、附件安装的定位面、侧边管路接口的凸台结构，每一处特征的尺寸比例都参考真实发动机的工程参数设置，未出现随意简化关键结构的问题。材质渲染阶段，为缸体模型赋予接近铸铝材质的哑光金属质感，调整材质的粗糙度、反光度参数，模拟真实发动机缸体经过机加工后的表面质感，对缸筒内壁、安装结合面等机加工区域单独赋予更高光洁度的材质参数，区分铸造面与机加工面的视觉差异。渲染视角采用斜向俯视角度，能够同时展现两列气缸的排布结构与缸体侧面的加强筋、接口特征，通过柔和的环境光打光，避免模型表面出现过曝或死黑区域，清晰呈现每一处结构细节。整个建模过程严格遵循机械设计的特征建模逻辑，优先使用草图驱动、参数化特征的建模方式，保证模型的可编辑性，所有特征的父子关系清晰，未出现碎面、重叠面等建模错误，模型的结构比例协调，既可以作为内燃机结构教学的演示模型，也可作为动力总成相关设计的参考素材，完整展现了V型12缸发动机缸体的结构特点与设计逻辑，还原了大排量多缸发动机缸体的紧凑布局与结构强化设计思路。
