工程机械用中型液压油缸三维设计作品

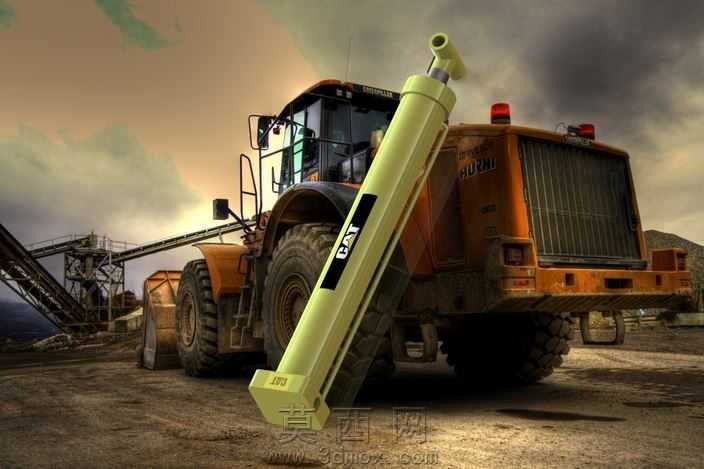

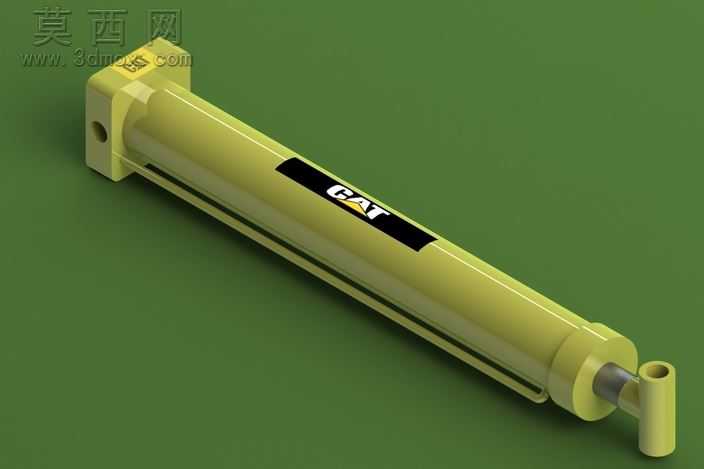

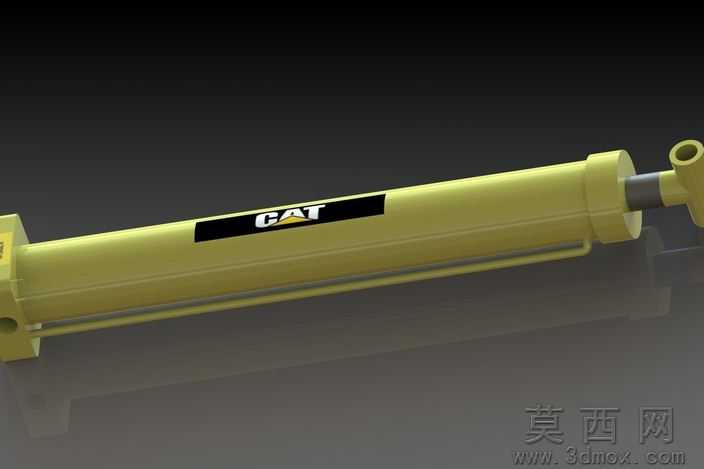

本作品为适配多数工程机械应用场景的中型液压油缸三维建模成果，建模阶段以实际工业应用中的中型液压油缸实物参数为基准，在SolidWorks软件中完成全参数化建模流程，首先梳理液压油缸的核心组成结构，依次完成缸筒、活塞杆、端盖、导向套、密封组件、安装铰耳等全部零部件的独立建模，建模过程中严格遵循液压元件的设计规范，对缸筒内壁的精度配合面、活塞杆表面的耐磨处理区域、密封槽的标准尺寸、进出油口的螺纹规格都做了精准的尺寸还原，保证各零部件之间的装配公差符合实际生产的配合要求，避免出现干涉、错位等不符合工程实际的问题。完成零部件建模后，按照实际装配逻辑完成整机装配，通过配合约束还原油缸的伸缩运动行程，可直观展示液压油缸的动作原理，验证结构设计的合理性。渲染阶段针对工程机械的应用场景做了材质与场景的匹配调整，缸体外表面采用工程机械常用的亮黄色金属漆面材质，还原漆面的哑光质感与轻微反光特性，活塞杆表面做镀铬金属材质处理，体现高硬度光滑表面的金属反光效果，密封件采用黑色耐油橡胶材质，还原橡胶的哑光磨砂质感，安装铰耳等结构件做铸钢材质处理，体现金属铸件的厚重质感。场景搭配选用工程机械作业的户外工地环境，将油缸模型与装载机设备搭配展示，直观体现该液压油缸的实际应用场景，通过光影调整突出油缸的结构轮廓与材质细节，让模型展示更具真实感。设计思路上，该中型液压油缸定位为通用型液压执行元件，可适配装载机、小型挖掘机、起重设备等多类工程机械的液压传动需求，在结构设计上兼顾了承载能力与运动稳定性，铰耳式安装结构可适配多类安装工况，密封结构采用多道组合密封设计，可有效避免液压油泄漏，提升油缸的使用寿命与工作可靠性，整体建模完成后可直接用于液压系统原理演示、工程机械虚拟装配、产品结构优化参考等多个场景，模型结构完整，细节还原度高，符合工业设计的实际应用要求。
