硬齿面减速机传动齿轮结构设计

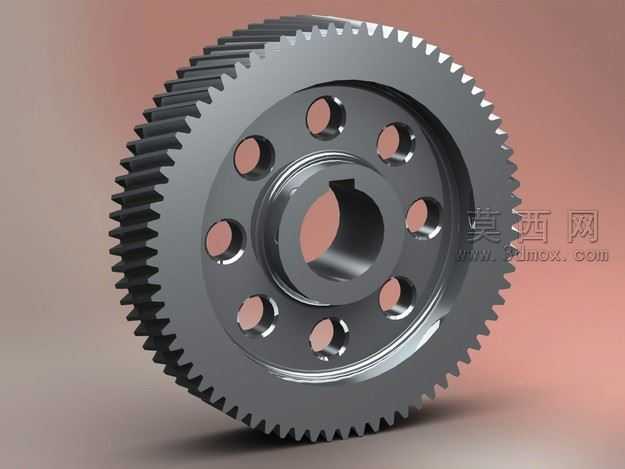

本作品为硬齿面减速机配套的核心传动齿轮三维模型，建模阶段采用参数化设计思路，首先基于齿轮啮合原理完成渐开线齿廓的精准绘制，通过方程式驱动齿形曲线参数，保证齿距、齿厚、压力角等核心参数符合硬齿面齿轮的传动精度要求，避免啮合过程中出现卡滞、磨损不均的问题。建模过程中先构建齿轮的基准轴与基准面，依次完成齿坯基体、中心键槽、周向减重孔的特征创建，其中中心键槽的尺寸严格匹配减速机输入轴的配合公差，保证装配时的同轴度要求；周向均匀分布的8个圆形减重孔经过位置参数优化，在不降低齿轮结构强度的前提下有效减轻零件自重，减少减速机运转过程中的转动惯量，提升传动响应速度。齿形部分通过阵列特征完成全齿的创建，对齿顶、齿根位置做了圆角过渡处理，避免应力集中问题，提升齿轮的抗疲劳强度。渲染阶段赋予模型金属合金钢材质，调整材质的粗糙度、金属度参数还原硬齿面齿轮经过淬火热处理后的金属质感，场景采用柔和的漫反射打光，清晰展现齿面的加工纹理、减重孔的内壁细节以及中心安装位的结构特征，多角度呈现齿轮的结构形态。结构设计上充分考虑硬齿面减速机的重载传动需求，齿宽参数经过匹配计算保证足够的啮合接触面积，轮缘与轮毂的连接厚度满足扭矩传递的强度要求，整体结构兼顾传动性能与轻量化需求，可直接用于减速机的装配验证、运动仿真以及工程出图参考，能够帮助设计人员快速完成减速机整体结构的搭建，校验齿轮与周边轴系、箱体的装配干涉问题，缩短产品开发周期。
