三角双耳式机械连接固定支座设计

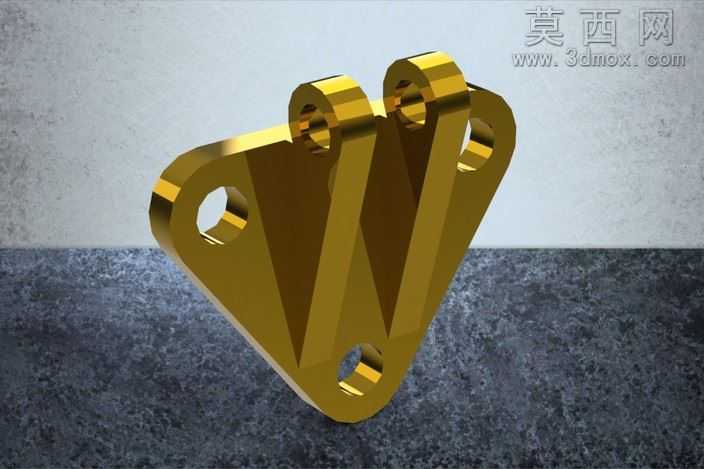

本作品为机械领域常用的连接固定支座类零件，采用三维参数化建模方式完成全流程设计，建模过程中优先以基准面、基准轴搭建定位框架，确保各结构特征的位置精度与装配适配性。模型主体采用三角轮廓的板式基座结构，三角构型天然具备优秀的结构稳定性，可在承受多向载荷时降低应力集中风险，基座平面上均匀布置三个贯通式安装光孔，孔口做倒角处理，既可以避免安装时螺栓与孔边发生剐蹭，也能消除机加工过程中产生的锐边毛刺，提升零件装配的顺滑度。基座上方对称设置两个带同轴通孔的耳板结构，两个耳板之间预留标准装配间隙，可与对应规格的铰接类零件完成销轴连接，实现部件间的转动副功能；耳板与基座之间设置一体化加强筋结构，筋板沿耳板受力方向延伸至基座边缘，通过大圆角过渡衔接，有效提升耳板与基座的连接强度，避免零件在承受交变载荷时出现根部断裂的问题。建模过程中所有特征均采用全参数化尺寸驱动，各孔径、板厚、筋宽、安装孔距等关键尺寸均设置独立参数关联，可根据实际装配需求快速调整尺寸规格，无需重构整体模型。渲染阶段采用哑光金属材质模拟铝合金阳极氧化后的零件质感，通过三点布光方案突出零件的棱边结构与曲面过渡效果，清晰展现各安装孔、铰接孔、加强筋的结构细节，材质参数设置贴合实际工业零件的表面粗糙度，避免过度反光造成结构特征识别不清。整体设计遵循机械零件的加工工艺要求，所有非配合面保留合理的拔模斜度，配合面尺寸公差符合通用机械加工标准，既满足3D打印快速成型的工艺要求，也适配数控铣削的批量加工流程，可直接用于机械铰接部位的固定支撑场景，也可作为机械设计教学中的典型结构建模案例使用。
