乘用车后轴SKF轮毂轴承单元结构设计

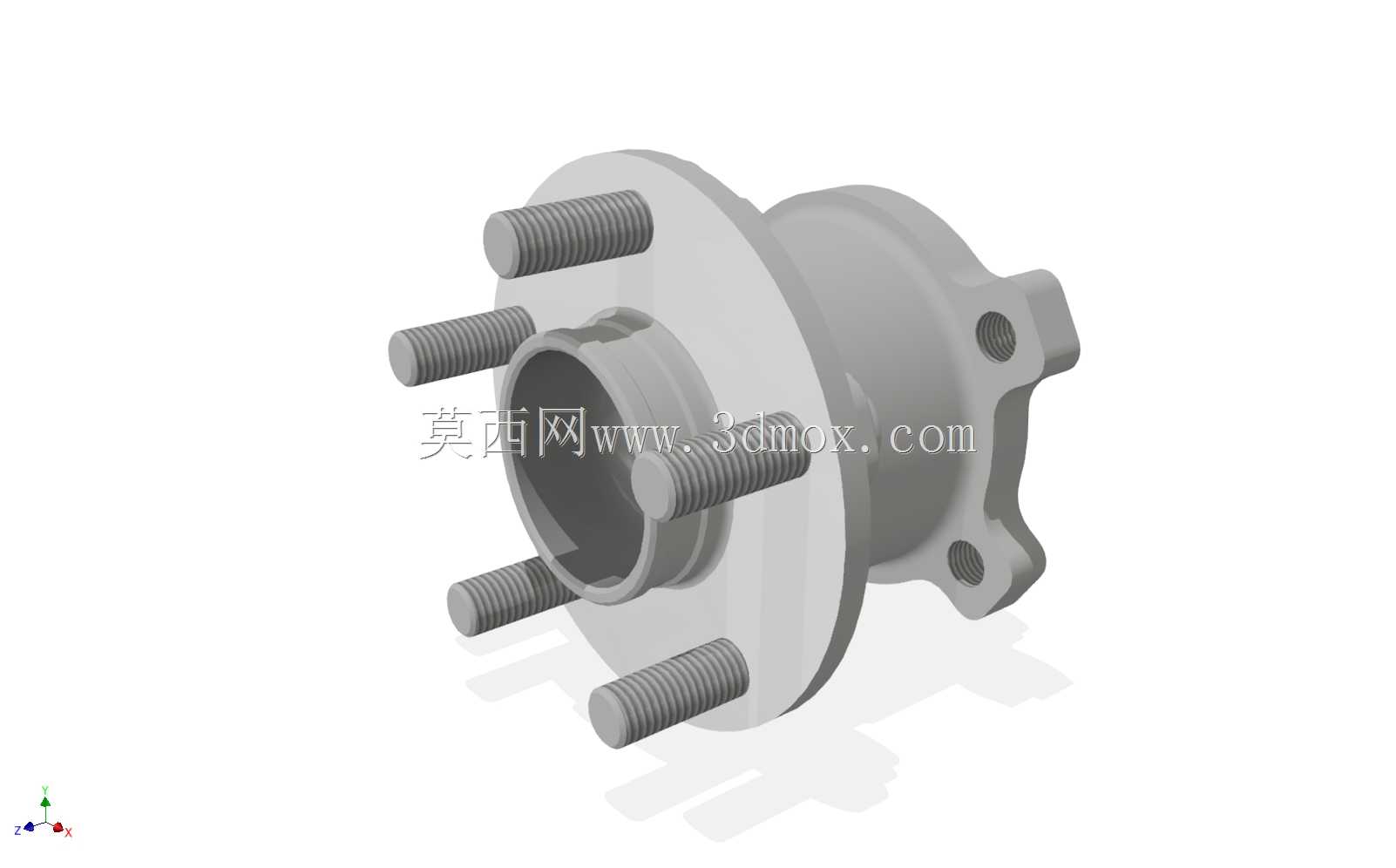

　　日常底盘维修作业里，后轴轮毂轴承失效是乘用车辆常见的底盘故障点，异响、轮端旷量、制动抖动这类问题，大多和轴承单元的磨损、预紧力失效直接相关，这套轮毂轴承套件的三维结构，完全还原了量产装车件的实际装配状态，能给底盘件逆向设计、维修实训建模、配件选型校核提供精准的三维参照。从结构设计逻辑来看，这类集成式轮毂轴承把双列滚动体、法兰安装座、轮轴连接位做了一体化整合，区别于传统分开式的轴承+轮毂装配结构，出厂时就预设好了标准轴承预紧量，不需要维修或者装配环节额外调整轴承间隙，能大幅降低售后装配的人为误差，也能避免传统结构因为预紧力不当导致的轴承早期烧蚀、旷量过大问题。法兰盘上均匀分布的五根螺栓柱，是和车轮轮毂、制动鼓或者制动盘连接的安装位，

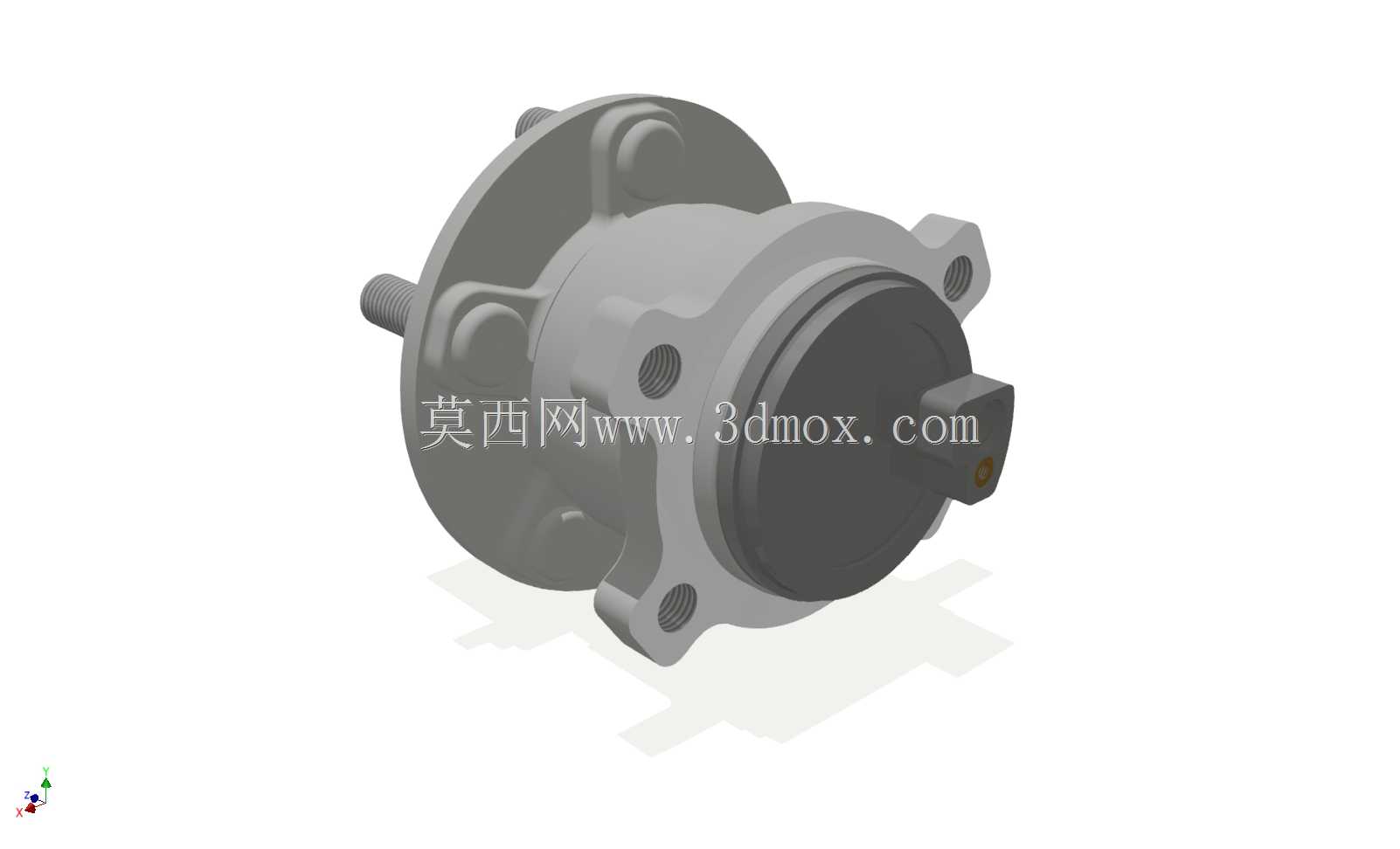

　　螺栓的伸出长度、分布节圆直径都严格匹配对应车型的安装边界，装配时只要对准后桥转向节的轴孔，把单元内侧的定位止口卡入转向节的配合台阶，再锁紧轴头固定螺母就能完成装配，不需要额外压装轴承内、外圈，相比传统结构能缩减至少一半的装配工时。模型里还原的轴承壳体侧面的两个固定支耳，是用来连接后桥周边附件或者轮速传感器的安装位，支耳上的通孔位置、孔径大小都和实车安装点完全对齐，不会出现建模时安装位错位导致的装配干涉问题。从实际使用场景来说，这类后轴轮毂轴承要同时承受车辆的垂直载荷、转弯时的侧向载荷，还有起步制动时的纵向冲击力，所以结构设计时把轴承的滚道做了强化处理，法兰盘和壳体的连接圆角也做了应力释放优化，

　　避免长期交变载荷下出现应力集中导致的法兰断裂。建模时还原的轴承内部双列滚珠的排布角度，是按照角接触轴承的受力特性设计的，能同时承受径向和双向轴向载荷，匹配后轴轮端的复杂受力工况，壳体上的密封结构也做了等比例还原，多层密封唇的结构能阻挡泥水、灰尘进入轴承滚道，延长轴承在复杂路况下的使用寿命。在做底盘总装布置校核时，这套模型的外形尺寸完全符合装车边界，轴承单元的总长度、法兰盘外径、内侧轴颈的配合直径，都能直接导入整车底盘装配体做干涉检查，不需要额外做尺寸修正，不管是做配件的国产化替代设计，还是做维修教学的三维演示课件，都能直接复用结构数据，不需要重新测绘实车配件。
