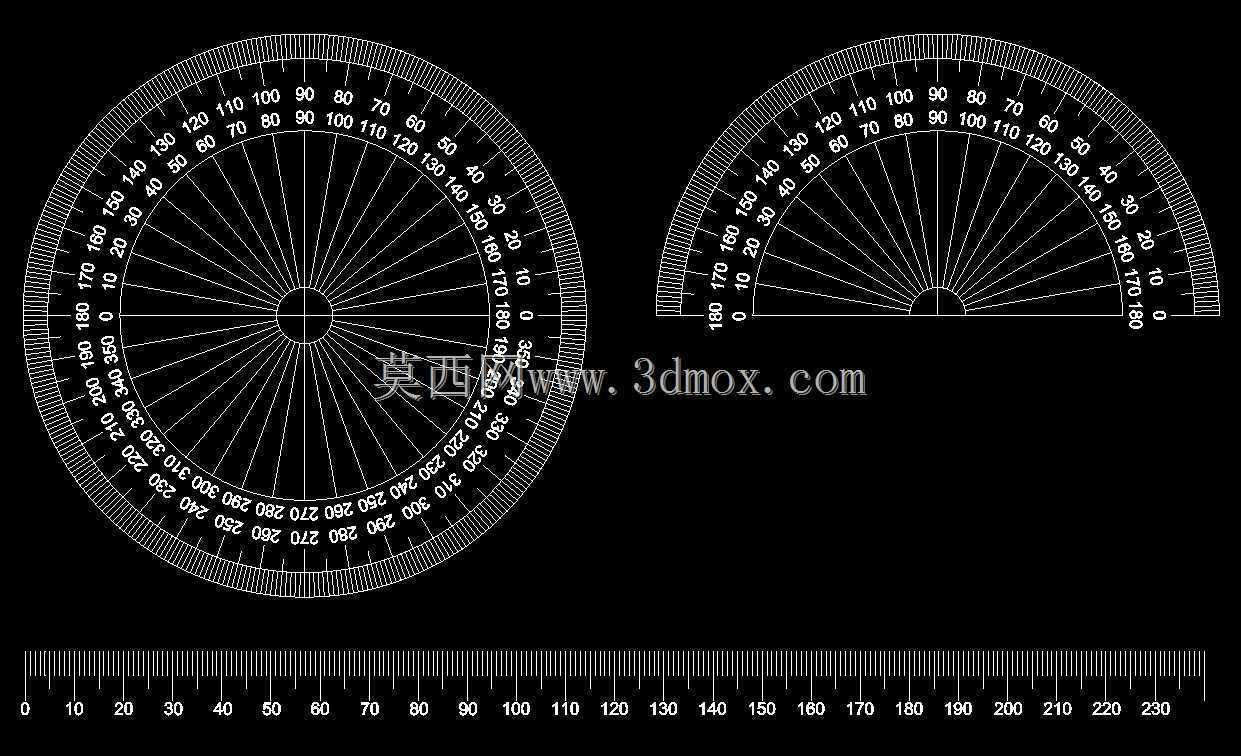

这套角度标尺结构把整圆分度、半圆量角和直线刻度整合在同一平面图形内,适合在工装定位、检具刻线、设备铭牌、教学示教板以及小型测量辅具设计中直接引用。整圆量角部分以圆心为基准,刻度沿圆周连续分布,可用于读取0至360度范围内的转角关系;半圆量角部分保留0至180度的常用区间,底边与直径重合,便于贴靠平直边进行夹角比对;下方直尺段按毫米递进,能够在同一基准面上完成短距离长度确认,减少角度测量与长度测量之间反复换件的麻烦。
从建模思路看,圆心、直径线和直尺基线是三个必须锁定的几何约束。整圆刻度线由径向阵列生成,长短刻线按整十度、五度和一度分层,数字沿圆周切线方向布置,避免读数时产生方向混淆。半圆部分的圆心与整圆量角器保持独立,这样在实际出图或激光刻线时,可以把半圆量角器单独裁切,贴装到回转台、摆臂或角度调节板上。直尺段的零位可与半圆直径端面对齐,也可根据安装板边界偏移,关键是让刻度原点与装配基准形成明确关系,否则后续读数会出现系统偏差。
外形边界由三段功能区共同决定。整圆量角器外圆决定最大占用直径,半圆量角器的底边长度决定横向贴靠范围,直尺段则向一侧延伸,整体呈扁平片状。若用于金属铭牌或亚克力标尺,厚度可按材料和安装空间另行设定;若嵌入机械设备面板,应在刻度区外侧预留螺钉孔、定位销孔或粘接边,避免固定件压到刻线。安装面需要有足够平面度,特别是半圆量角器底边和直尺基线,一旦贴合面翘曲,指针或工件边就不能稳定落在线条上。
在设备应用中,这类结构常见于手动转台、焊接变位机、锯切角度挡板、折弯靠山、实验台支架和相机调节架。设计时不必把它理解成独立商品,而应看作可嵌入整机的角度基准层。指针半径要尽量接近刻度半径,读数误差才小;回转中心与量角器圆心必须同轴,装配时可通过止口、销孔或中心孔保证。对于需要频繁调整的机构,刻度面应避开油污和切屑飞溅方向,必要时增加透明护罩,但护罩不能产生明显反光。
直线标尺段虽然量程有限,但在角度调节旁作为辅助定位很实用,例如记录挡板偏移、确认滑块位置或核对工件边到回转中心的距离。毫米刻度采用等距阵列,数字间隔可按板面宽度选择十毫米或五毫米,刻线宽度要与加工方式匹配:丝印适合较粗线条,激光雕刻可以更细,化学蚀刻则需考虑填漆后的视觉宽度。整体设计强调基准统一、刻线清晰和安装边界可控,便于结构工程师把角度读数功能快速集成到不同机械装置中。
- 全部评论(0)
- 模板大小 179.43 KB
- 售价 5金币
- 浏览次数
- 系统要求 AutoCAD,Rendering
- 软件分类 量具
