百固款折叠式滑动角度测量规

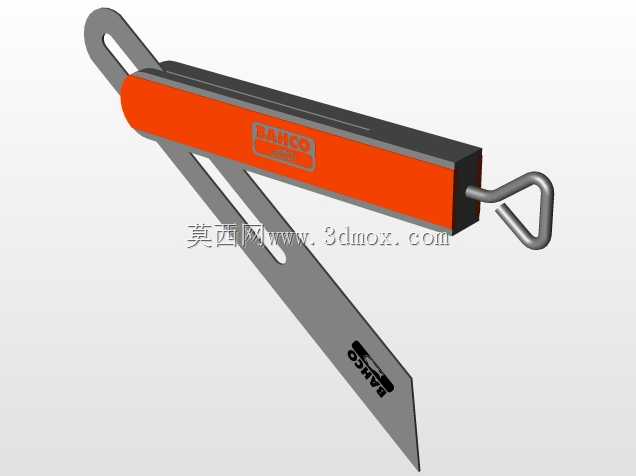

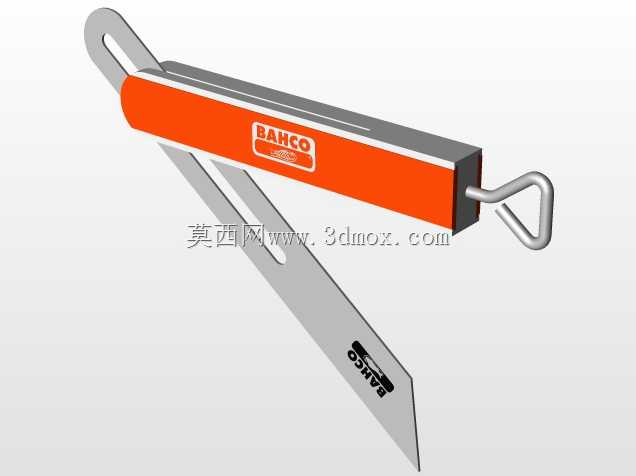

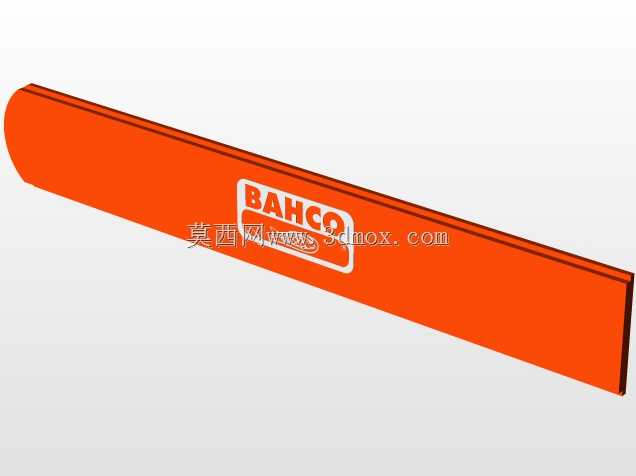

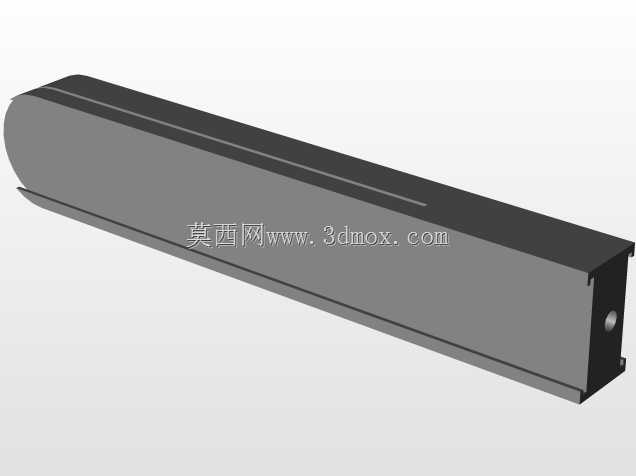

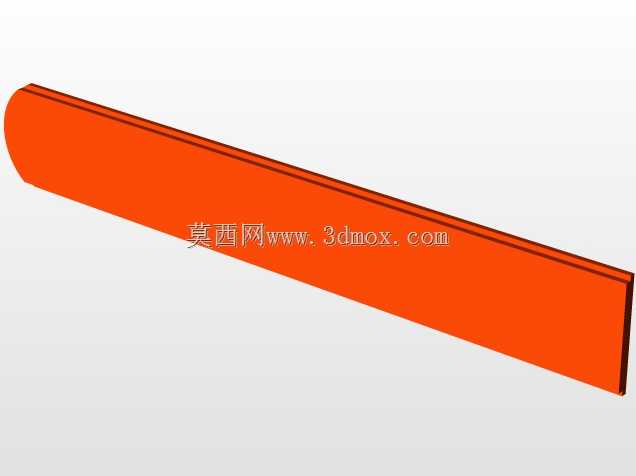

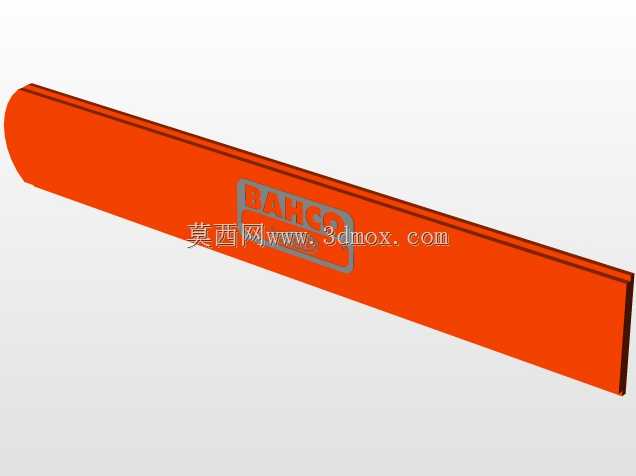

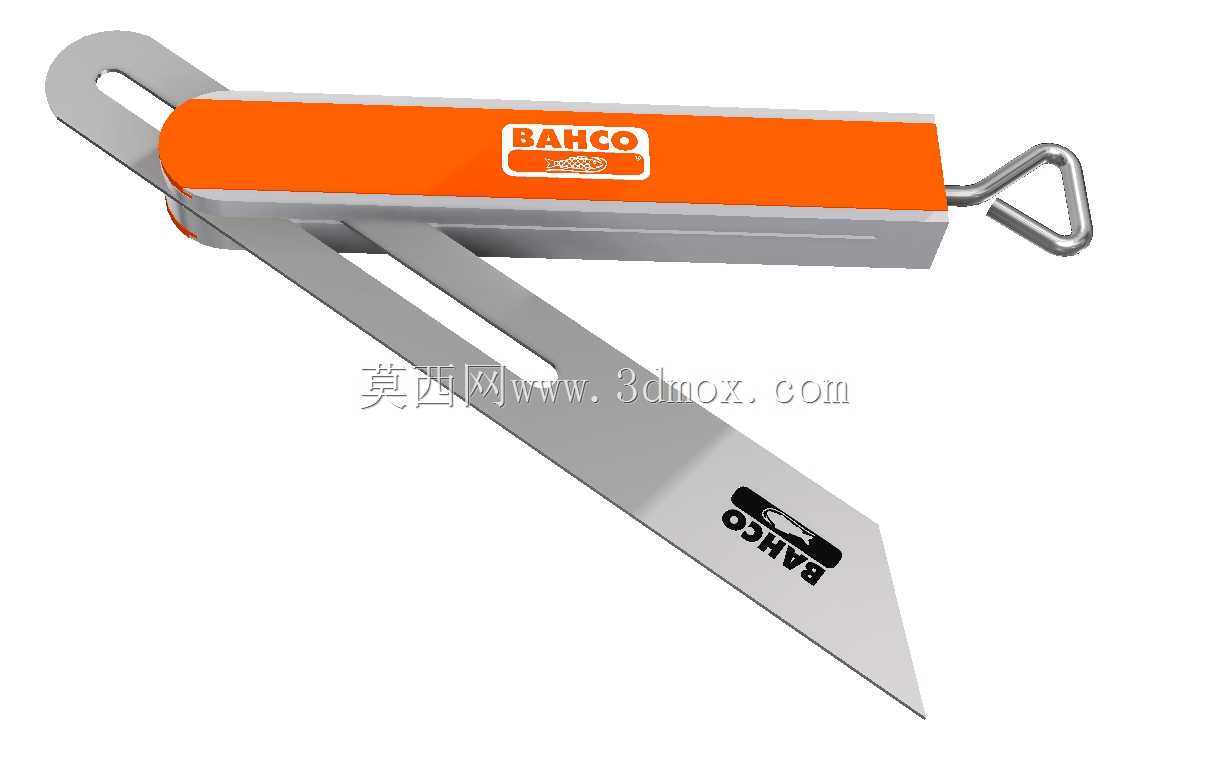

这款滑动角斜面测量工具，是现场加工、装配环节常用的便携角度量具，日常在钣金划线、木工榫卯角度校验、小型金属构件坡口角度核对场景中使用频率极高，区别于固定角度样板，它的滑动式尺身结构可以灵活调整测量夹角，适配0到180度范围内的任意角度比对需求。从结构设计来看，工具采用折叠式收纳结构，非使用状态下尺身可以完全收合进手柄腔体，整体收纳长度仅150mm左右，可直接放入工装口袋随身携带，尾端设计的金属挂环还能配合安全绳挂在工装腰带上，避免高空作业或现场走动时工具滑落丢失。手柄部分采用铝合金基材做橙色防滑包覆，既控制了整体重量，单手握持时也能避免沾附切削液、木屑后打滑，尺身采用不锈钢板材冲压成型，刃口边缘做了钝化处理，既保证测量边的直线度公差控制在0.02mm每100mm范围内，也不会像刀口尺那样锋利易划伤操作人员。尺身与手柄的铰接位置做了阻尼可调设计，滑动调整角度时可以通过侧面的锁紧结构固定当前角度值，方便把现场测得的角度直接转移到待加工工件上做划线标记，不需要反复核对角度数值，减少现场测量转序的误差。在安装与使用边界上，这款工具不需要额外配套固定基座，单人单手握持即可完成测量操作，测量时尺身两个测量边需要完全贴合被测工件的两个邻接面，避免出现缝隙导致角度读数偏差，针对狭窄空间内的角度测量，收合状态下尺身探出长度最短可调整到40mm，能伸进普通角度尺无法进入的构件缝隙内完成校验。设计阶段特意将铰接轴的转动间隙控制在0.01mm以内，避免多次开合使用后出现尺身晃动，导致测量精度下降，尺身表面的品牌标识采用激光蚀刻工艺，不会因为长期摩擦、接触油污出现标识脱落，整体结构没有易损的小零件，日常维护只需要定期在铰接位置滴入少量轻质润滑油，避免金属锈蚀导致转动卡滞即可。在机加工车间的工序检验环节，这款工具可以快速核对工件倒角、焊接坡口的角度是否符合工艺要求，相比万能角度尺它的操作步骤更简单，不需要做刻度读数，调整到贴合工件后直接锁定角度，就可以和标准角度样板做比对，大幅提升现场检验的效率，在模具修配场景中，也可以用它来配磨滑块的斜面角度，保证合模时滑块与定模的贴合面间隙控制在允许范围内。
