工业设备用双铰接式电气安装固定支架

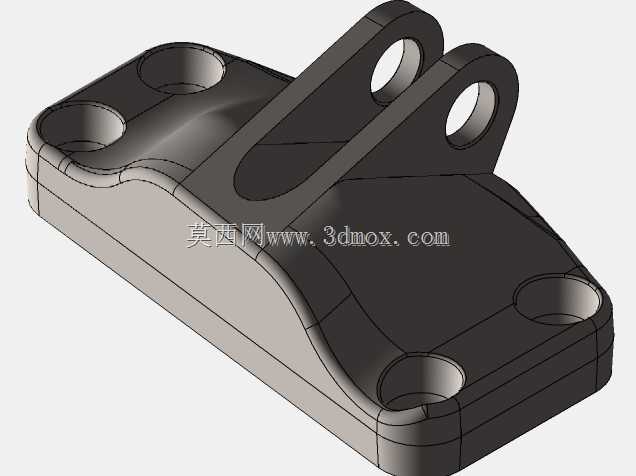

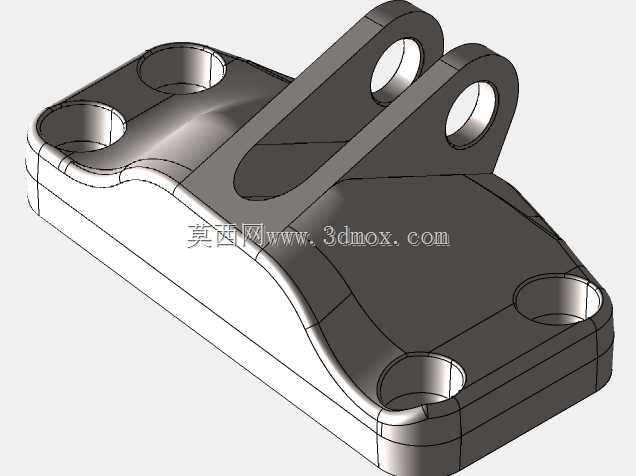

　　这类支架多用于工业电气柜内部走线、自动化生产线旁侧传感元件安装、小型气动元件的点位固定场景，区别于常规一体式焊接支架，采用分体铰接耳的结构设计，能够适配安装面存在小幅角度偏差的工况，避免硬连接带来的应力集中问题。底座部分做了四个沉头安装孔，孔位排布采用不对称的矩形布局，长边两个孔距适配常规100mm规格的工业铝型材槽距，短边孔距对应60mm安装基准，沉孔深度可容纳M8内六角圆柱头螺钉的完整头部，安装后螺钉端面不超出底座上表面，不会干涉上方搭载的电气元件排布。底座与铰接耳的过渡区域做了大圆弧加厚处理，没有尖锐的直角转角，既能够降低压铸或者铣削加工时的应力集中风险，也能避免安装过程中划伤操作人员的手部或者线缆外皮。

　　两个平行的铰接耳同轴设置了通孔，孔内可穿装销轴或者螺栓，用来搭载需要小幅角度调整的电气元件，比如漫反射光电传感器、小型行程开关、气动管路的分气块，调整角度时只需要松开铰接轴的锁紧螺母，转动搭载元件到合适检测位置后再锁紧即可，不需要重新拆卸底座的安装螺钉，大幅缩短现场调试的时间。支架整体的壁厚做了差异化设计，底座承载区域壁厚达到8mm，保证长期承重不会出现形变，铰接耳区域壁厚控制在6mm，在满足销轴剪切强度要求的前提下尽可能降低整体重量，减少安装面的负载。底座的下表面做了0.2mm深度的浅凹槽设计，安装时能够容纳安装面的微小凸起或者焊渣残留，不需要对安装面做过度打磨就能保证支架与安装面完全贴合，避免出现安装倾斜导致的元件检测角度偏差。

　　铰接耳的孔位做了铰削加工处理，孔壁粗糙度控制在Ra1.6以内，穿装销轴后转动顺畅没有卡滞，长期往复调整也不会出现过度磨损导致的旷量。这类支架的设计没有采用多余的装饰性结构，所有的曲面和倒角都服务于安装便利性和结构强度，在电气安装场景中能够替代现场焊接的自制支架，不需要现场做喷漆或者镀锌处理，直接通过标准紧固件就能完成装配，适配性覆盖大部分工业现场的电气元件点位固定需求，尤其是在设备改造、产线升级的场景中，不需要重新加工安装面，直接利用现有型材或者设备面板的预留孔位就能完成固定，大幅降低现场施工的工作量。
