直插式5毫米发光二极管结构建模

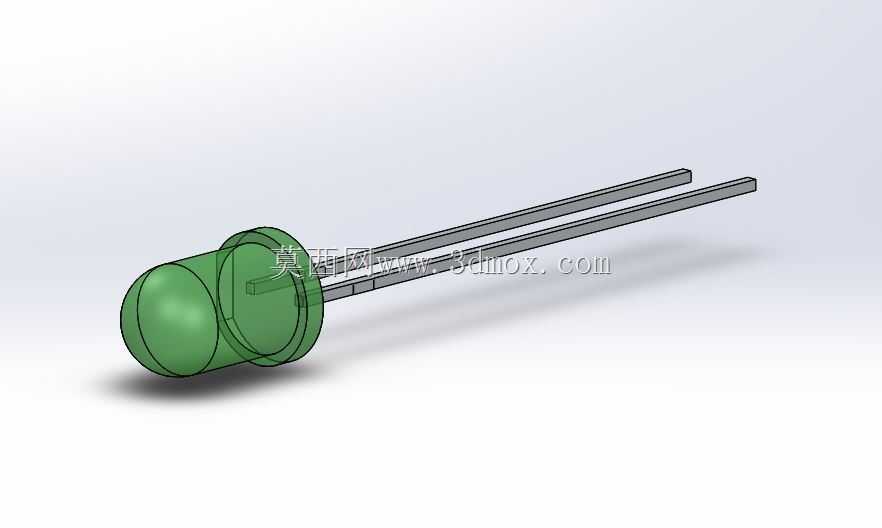

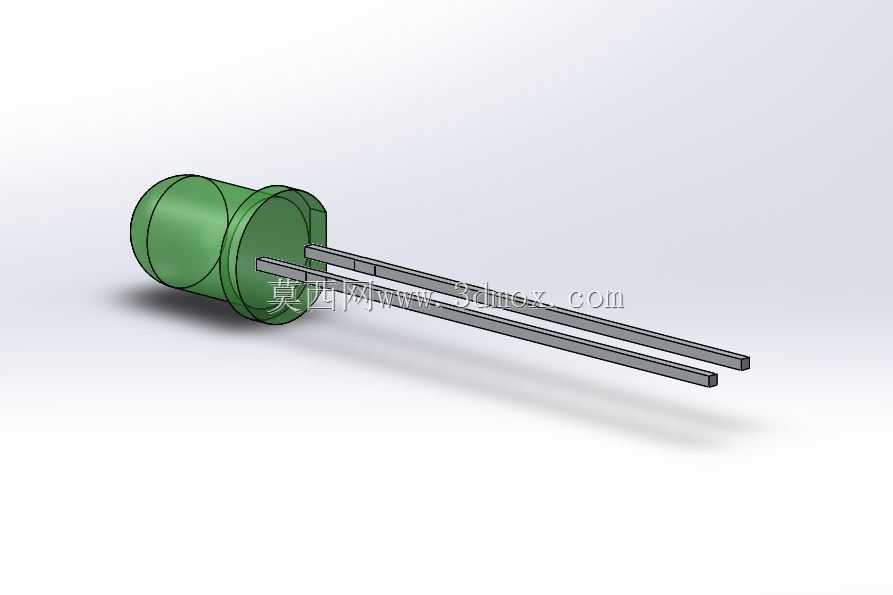

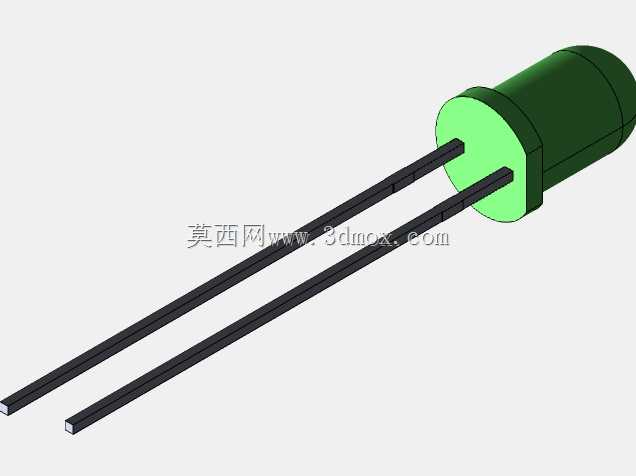

　　在各类电子设备的结构设计环节中，直插式发光二极管是最常被用到的光信号指示元件，小到家用插排的电源提示、工控设备的运行状态反馈，大到机床操作面板的工位信号、户外配电柜的故障告警点位，都能见到这类元件的身影。做这类元件的三维建模时，首先要明确其实际安装的边界约束，不能只做外观示意，要考虑后续PCB板装配、外壳开孔避让、引脚折弯成型的实际工程需求。这款5毫米规格的直插LED，头部封装直径为0.24英寸，整体轴向长度从封装端面到引脚末端为1.34英寸，建模时特意保留了引脚的完整直段长度，方便结构工程师根据实际安装空间做引脚裁剪、折弯的二次调整，避免因模型引脚长度不足导致装配干涉判断失误。封装头部采用圆头环氧封装造型，

　　建模时还原了封装的圆弧过渡细节，在做设备面板开孔设计时，可以直接用头部模型做干涉检查，匹配对应的开孔直径与安装沉台深度，不用再额外核对二维手册的尺寸公差。两根平行引脚的中心距按照行业通用的直插LED标准间距设置，在PCB布局阶段可以直接调用该模型匹配封装库，不用反复调整引脚位置来适配焊盘。从功能特性来看，这类直插LED依靠引脚穿过PCB焊盘焊接固定，相比贴片式LED拥有更高的结构强度，在存在轻微振动的工业设备场景中，焊接可靠性更有保障，同时圆头封装的发光角度更大，适合作为大范围可见的状态指示灯使用。建模过程中没有做多余的工艺细节简化，封装根部与引脚衔接的位置做了准确的过渡处理，在做设备内部走线避让、灌封胶填充模拟时，

　　能更真实地反映元件实际占据的空间，避免生产组装时出现元件与周边结构件卡滞的问题。很多新手工程师在做这类小元件建模时，容易忽略引脚的直径尺寸，要么做的过粗导致焊盘匹配不上，要么做的过细无法反映实际焊接后的占用空间，这款模型严格按照行业通用的引脚线径设置，不管是做PCB的3D装配预览，还是做整机的布线空间校核，都能直接调用，不需要再反复核对修正尺寸。在做手持类电子设备的结构设计时，这类LED的头部突出高度也需要精准控制，模型里的头部圆弧高度按照实际封装尺寸还原，方便设计师计算面板到PCB板的安装距离，确保LED头部既不会突出面板过多影响外观，也不会凹陷在面板内部导致光线发散不足、指示效果变差。
