带调速开关功能的KB型电机控制器结构

　　在小型工业传动、轻工设备配套的电控系统搭建场景里，这类集成调速与通断功能的电机控制器，是直连115KB规格电机的核心控制部件，多数时候被安装在设备操作面板的预留安装位上，直接面向设备操作人员完成电机转速调节、启停控制的操作需求。从实际使用场景来看，这类控制器常见于小型输送线、台式加工设备、实验台架这类对电机调速精度要求不高，但需要操作端直接完成转速调整、快速通断的设备上，不需要额外外接独立的调速器与开关按钮，能大幅简化设备面板的布局设计，减少面板开孔数量与布线节点。

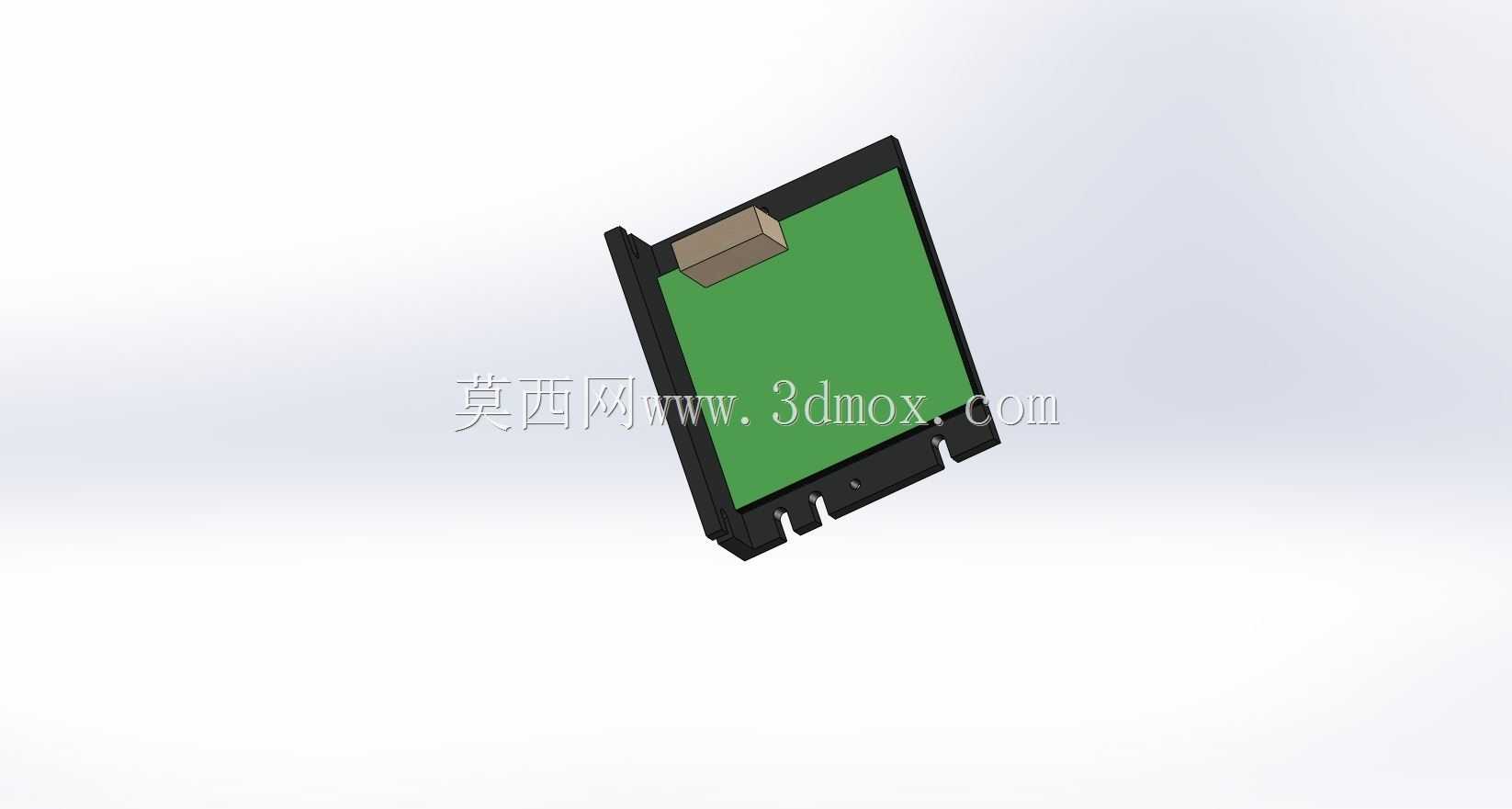

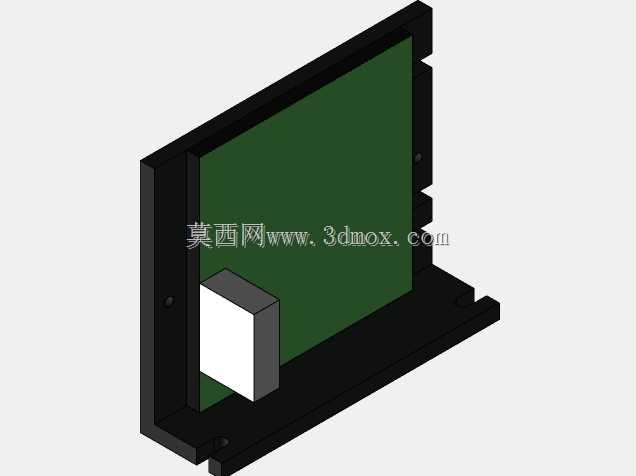

　　从结构设计思路来看，整个控制器采用板载集成的布局方式，核心调速电路与开关触发模块都集成在绿色PCB基板上，外部采用黑色绝缘塑壳做整体包裹，仅在侧边预留对应的接线插脚与安装卡位，顶部突出的方块结构是开关的操作触发端，能直接和面板上的操作按键配合，不需要额外做传动结构的适配。塑壳的边缘做了卡扣式的安装结构，对应面板开孔的卡槽位置，安装时直接推入开孔位就能靠卡扣完成固定，不需要额外打螺丝固定，能大幅提升面板装配的效率，同时塑壳和PCB之间预留了均匀的散热间隙，在控制器持续工作时，能通过塑壳与PCB的间隙完成空气对流散热，避免长时间工作时电路元件积热导致的性能衰减。

　　从安装边界来看，控制器整体为薄型长方体结构，厚度方向的尺寸控制得比较紧凑，嵌入面板安装后，背部突出面板的长度不会占用过多设备内部的布线空间，侧边的接线插脚采用直插式设计，对应设备内部的线束端子可以直接插接，不需要焊接作业，后期维护更换时直接拔插就能完成拆换。控制器的操作面和面板安装面齐平后，顶部的开关触发端刚好对准面板按键的按压位置，调速的调节模块集成在PCB板载电路上，通过面板上对应的调速旋钮外接联动，不需要在控制器上额外做外露的调节结构，能避免车间内的粉尘、切削液溅入控制器内部造成电路短路。

　　在实际选型配套时，这类集成式控制器相比分体式的调速器加开关的组合，能减少两个部件之间的连线故障点，整体的防护性能也更适配工业车间的复杂使用环境，塑壳的绝缘性能也能避免操作人员操作时的触电风险，板载的电路做了对应的抗干扰设计，在车间有其他电气设备运行的电磁环境下，也能稳定完成电机的调速与通断控制，不会出现转速漂移、误触发启停的问题。
