重载方形顶板聚氨酯工业脚轮结构

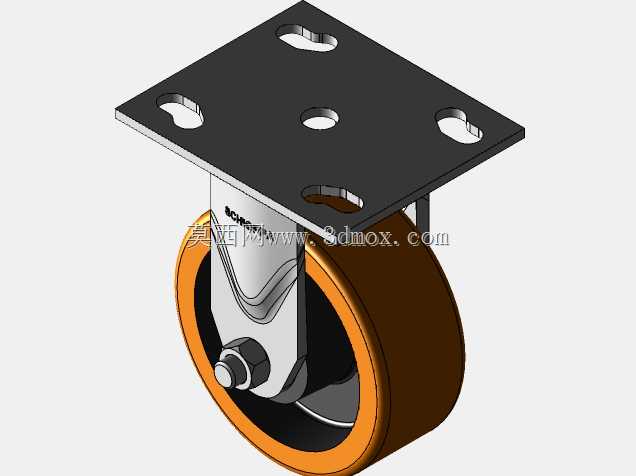

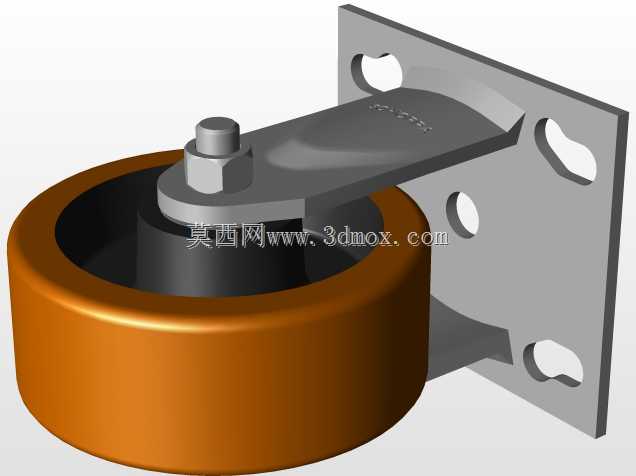

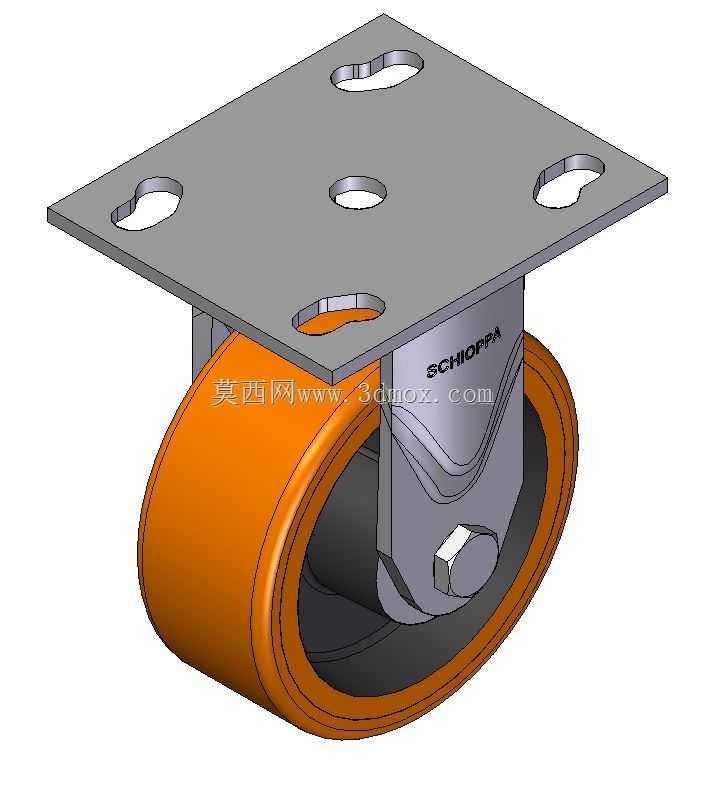

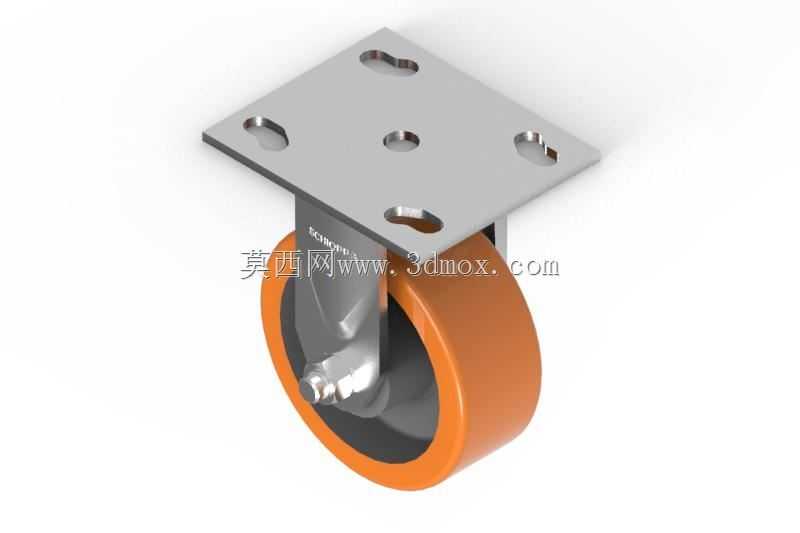

　　这款脚轮的设计首先围绕工业场景的重载移动需求展开，轮体采用聚氨酯材质，外层聚氨酯邵氏硬度适配多数工业地面，既可以在环氧地坪、水泥地面、钢板地面上滚动时降低运行噪音，也能避免对地面造成压痕损伤，内层轮芯采用金属结构承载径向载荷，避免长期重载下轮体出现蠕变变形。顶部安装板为方形钢板结构，四个安装孔采用腰型孔设计，安装时可以适配一定范围内的孔位偏差，降低安装座的加工精度要求，安装板与轮架之间采用铆接式回转结构，回转间隙经过控制，既保证转向时的灵活度，也避免重载下转向出现卡滞、晃动的问题。

　　从实际应用场景来看，这类脚轮多用于仓储物流周转车、车间重型工具柜、自动化设备移动机架、中型工业设备的移动底座，单轮额定承载覆盖中重载区间，适配总重数百公斤级的移动设备，在设备需要频繁移位、工位调整的场景下，不需要额外借助吊装工具，人工即可推动设备完成位置调整。设计过程中，轮架采用加厚钢板冲压成型，支架腿部做了折弯加强处理，轮轴位置采用台阶轴配合防松结构，避免长期运行后轮轴窜动脱落，轮体两侧的密封结构可以阻挡车间内的粉尘、切削液进入轮体轴承位置，延长轴承的维护周期。

　　安装边界方面，方形顶板的轮廓尺寸适配常见的工业脚轮安装座标准，腰型孔的孔距覆盖主流安装尺寸，安装时可以直接替换同规格的其他脚轮，不需要对设备底座进行二次加工。轮体的回转半径经过核算，转向时轮体不会与安装板、设备底部结构发生干涉，轮面宽度经过优化，在保证承载能力的同时降低滚动阻力，推动时更加省力。转向结构的回转中心与轮面的偏移量经过匹配，空载和重载状态下都能保证转向顺滑，不会出现转向死点，在设备需要短距离频繁移动的工况下，能有效降低操作人员的劳动强度。聚氨酯轮面还具备一定的减震性能，在经过地面接缝、小型障碍物时，可以缓冲部分冲击，避免设备上的精密元器件受到震动影响，适配带有精密检测部件、电控部件的移动设备使用场景。
