中型定向聚氨酯脚轮结构设计

　　这款定向脚轮的设计，首先要匹配的是车间周转工装、中型货架、轻型移动工作台这类需要定向直线移动的场景，很多人在选型时容易忽略定向轮和万向轮的搭配逻辑，实际上在一套移动支撑结构里，定向轮承担的是直线行进的导向作用，通常和万向轮配合使用，两个定向轮搭配两个万向轮的组合，既可以保证长距离移动时的直线稳定性，又能在转向时通过万向轮实现灵活变向，避免全万向轮配置下容易出现的行进跑偏、转向虚位大的问题。

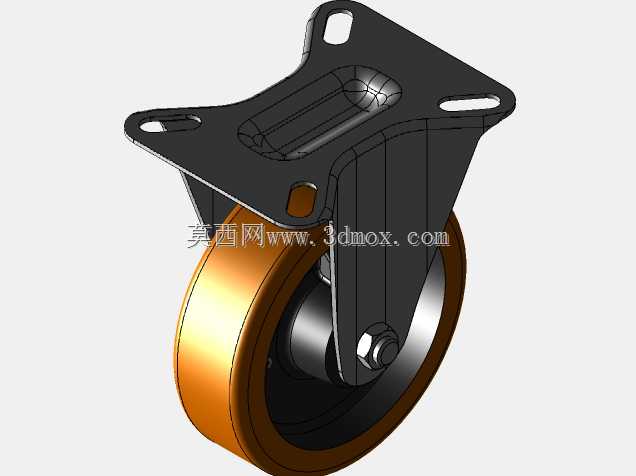

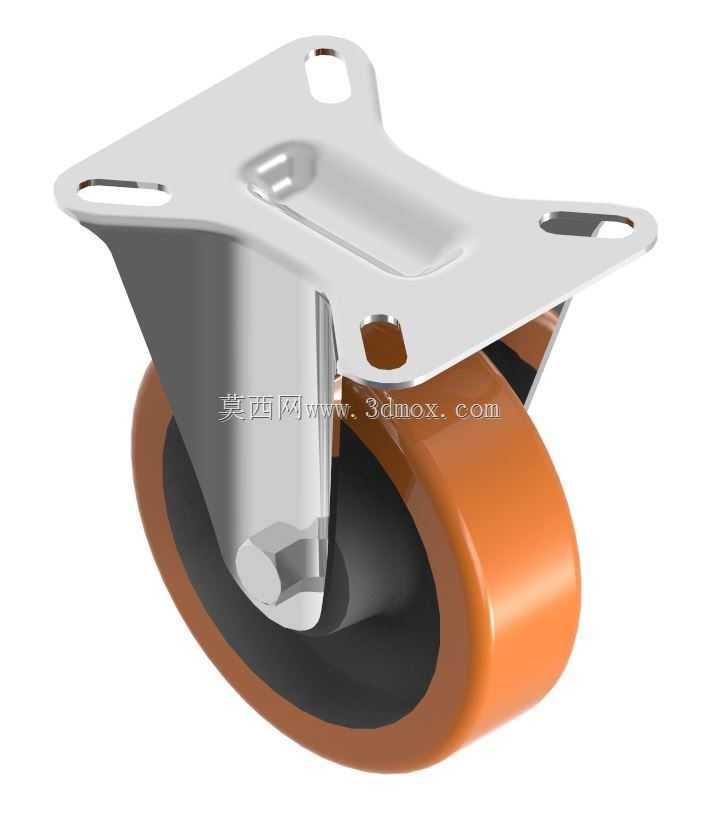

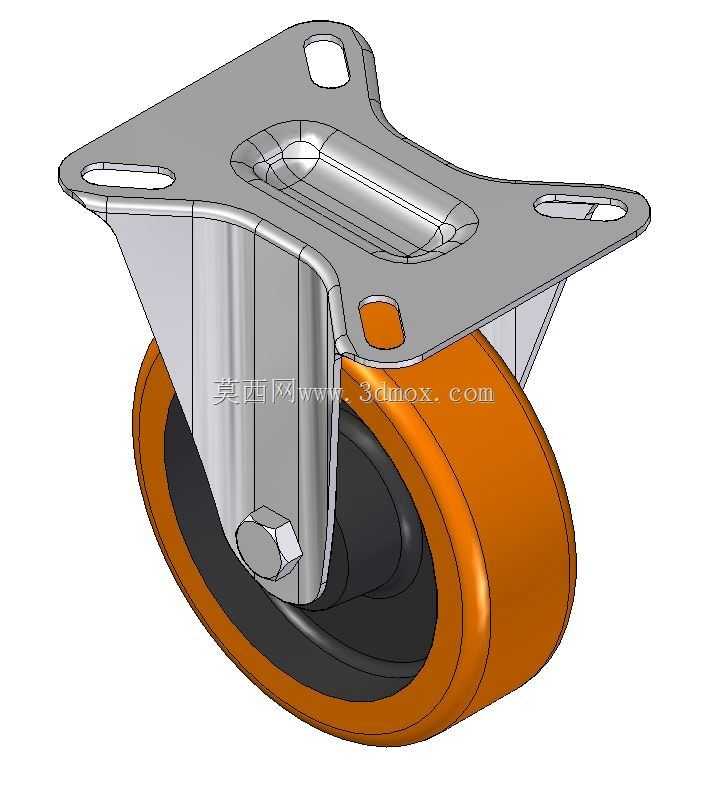

　　从结构设计来看，这款脚轮采用的是顶装式四孔安装支架，支架材质选用冲压冷轧钢板，表面做镀锌防锈处理，这种支架的成型工艺是连续冲压折弯，支架的折弯弧度做了加强筋处理，在轮架和安装顶板的连接位置做了圆弧过渡，避免应力集中导致的支架断裂，很多廉价脚轮在这个位置会做直角折弯，长期承受冲击载荷时很容易从折弯处开裂。安装顶板的四个安装孔做了长圆孔设计，这一点是实际安装时非常实用的细节，长圆孔可以兼容一定范围内的安装孔位偏差，不需要在设备底座上重新扩孔，安装容错率更高，顶板的平面度控制在0.2mm以内，保证安装后和设备底座完全贴合，不会出现局部受力不均的情况。

　　滚轮部分采用的是聚氨酯包胶结构，轮芯是硬质工程塑料，外层包注橙色聚氨酯材质，这种材质的滚轮优势很明显，首先是滚动阻力小，在环氧地坪、水泥地面、瓷砖地面上滚动时不会产生过大的推行阻力，其次是聚氨酯材质的静音效果好，移动时不会像金属轮或者尼龙轮那样产生尖锐的摩擦噪音，适合车间、仓储、办公区域这类对噪音有一定要求的场景，同时聚氨酯材质不会在地面上留下划痕，对环氧地坪这类装饰性地面比较友好。滚轮和轮架之间采用的是双滚珠轴承结构，轴承内孔配合实心钢质轮轴，轮轴两端做铆压固定，避免长期使用后轮轴窜动脱出，轴承的密封结构做了简易防尘设计，可以阻挡大部分车间内的粉尘、碎屑进入轴承滚道，延长轴承的使用寿命。

　　从安装边界来看，这款脚轮的安装顶板尺寸适配常见的中型设备底座安装位，安装孔的孔距符合通用脚轮安装标准，不需要额外做转接板就可以直接替换同规格的其他脚轮，滚轮的直径设计兼顾了移动灵活性和承载能力，过小的滚轮在越过地面缝隙、小障碍物时会出现卡滞，过大的滚轮则会抬高设备整体重心，降低设备放置的稳定性，这个尺寸的滚轮可以轻松越过车间地面常见的5mm以下的接缝、小颗粒杂物，同时整体安装高度控制在合理范围内，不会让设备重心过高。在实际选型时，需要注意单轮的额定承载要留足安全系数，通常按照设备总重量乘以1.2的安全系数再除以脚轮数量来计算单轮需要的承载能力，避免长期超载使用导致轮架变形、滚轮脱胶的问题。另外这款定向轮没有转向结构，所以在安装时要保证两个定向轮的滚动方向完全平行，否则会出现推行卡滞、轮胎偏磨的问题，安装时可以先将脚轮轻轻固定在底座上，将设备放在平整地面上推行测试方向无误后再完全拧紧固定螺丝。
