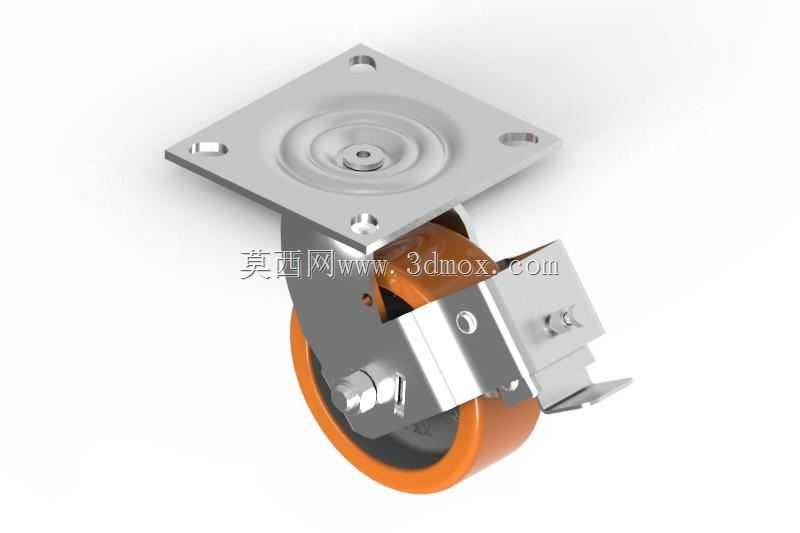

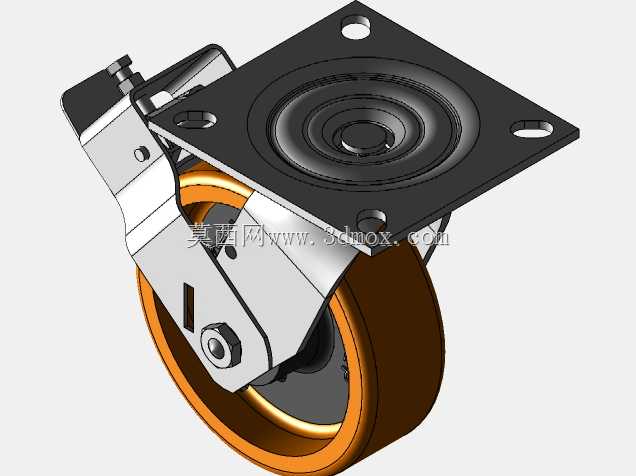

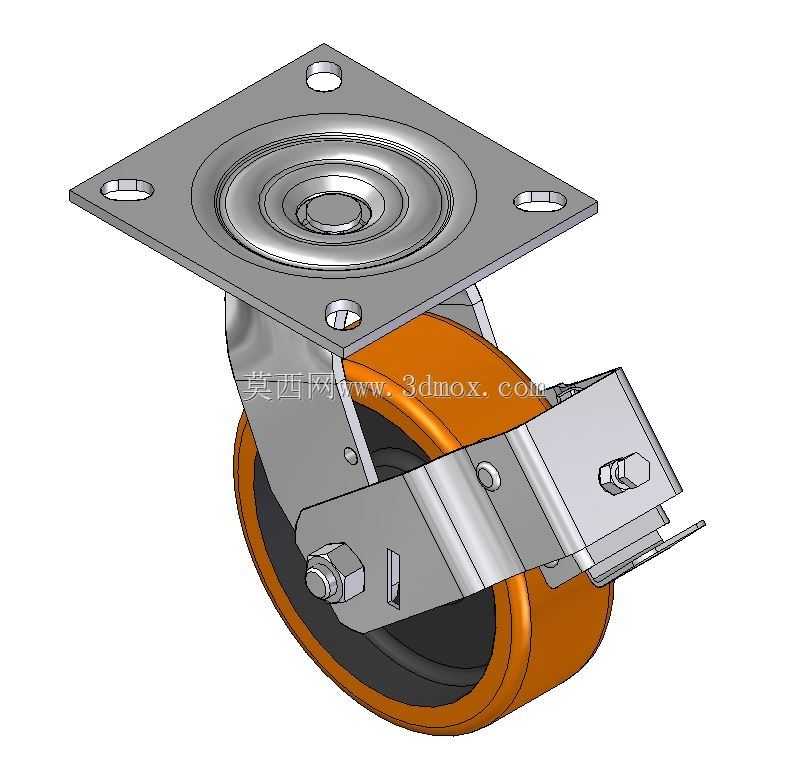

带刹车方形安装板重载万向脚轮结构

　　在工业物流转运、生产工位周转、仓储货架移动、自动化设备移位等场景中，脚轮是直接决定移动部件运行平顺性与停靠稳定性的核心五金配件，这款带刹车的方形安装板万向脚轮，正是针对中重载移动工况开发的结构方案。从实际使用场景来看，这类脚轮常被配置在重型工具柜、AGV辅助转运台车、车间可移动工作台、中型仓储货架、工业设备移动底座上，单轮承载能力适配多数车间常规移动载荷需求，轮面采用聚氨酯材质，既可以在环氧地坪、水泥地面、瓷砖地面等常见工业地面上滚动时不损伤地面涂层，又能保持较低的滚动阻力，推动时不会产生过大的操作力，同时聚氨酯材质具备较好的耐磨性能，长期使用下轮面磨损量可控，能减少配件更换频次。

　　结构设计上，这款脚轮采用方形顶板安装形式，安装板上预留四个对称的螺栓固定孔，安装时可通过螺栓直接与设备底座的安装面锁紧，相比圆形安装板，方形板的四个固定点受力更均匀，在承受偏载载荷时，安装板不易出现变形，固定螺栓的受力分布更合理，能避免长期使用后螺栓松动的问题。转向部分采用平面推力轴承配合径向定位的结构，万向回转时转动顺滑，不会出现卡滞、偏摆的问题，即使在重载状态下，转向操作也不需要过大的外力，适配需要频繁调整移动方向的工位场景。刹车结构集成在轮架侧面，采用金属拨片式刹车结构，踩下刹车拨片后，刹车块会同时抵紧轮面与转向回转盘，既可以锁止轮子的滚动，又能锁止万向转向功能，确保设备停靠在有轻微坡度的地面时也不会出现滑移、转向偏移的问题，解锁时只需向上拨动拨片即可快速恢复移动功能，操作便捷。

　　轮体部分采用金属轮芯外包聚氨酯轮面的结构，金属轮芯可以提升轮体的整体承载能力，避免重载下轮体出现变形，轮面的圆弧过渡设计可以减少滚动时的接触应力，在经过地面接缝、小型障碍物时能更平顺地通过，不会产生明显的颠簸。轮架采用加厚金属板材冲压成型后做表面防锈处理，整体结构强度充足，在承受冲击载荷时，轮架不会出现开裂、变形的问题，轮轴与支架的连接部位采用铆接加固，配合耐磨衬套，长期转动下也不会出现轴孔磨损过大导致的轮体晃动问题。从安装边界来看，方形安装板的孔位间距符合行业通用的安装尺寸标准，替换同规格脚轮时不需要重新在设备底座上打孔，适配性较强，整体安装高度控制在常规中重载脚轮的尺寸区间内，不会过多抬升设备的整体重心，能保障设备移动时的稳定性。
