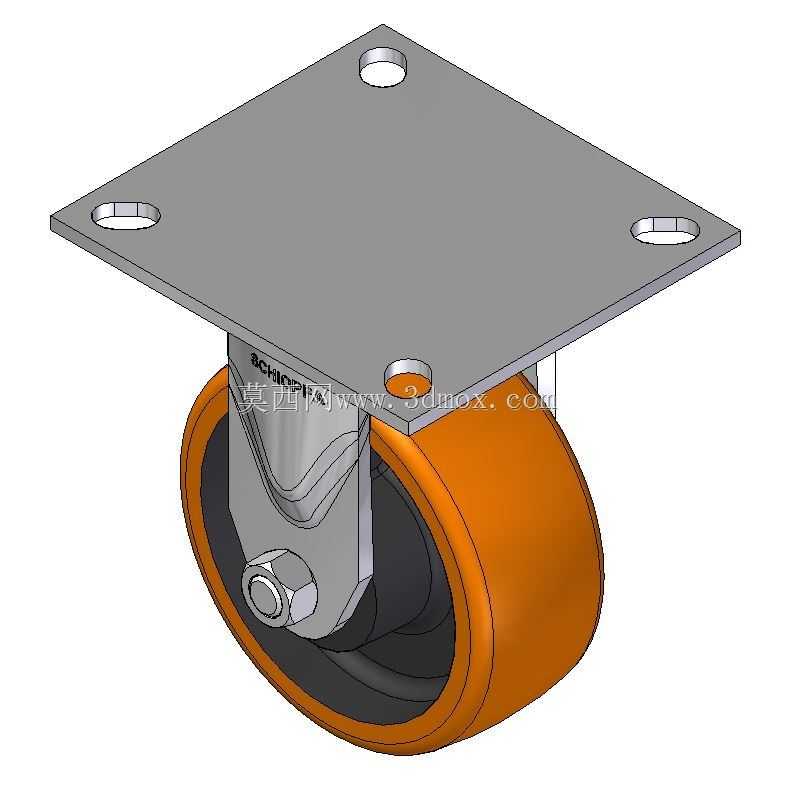

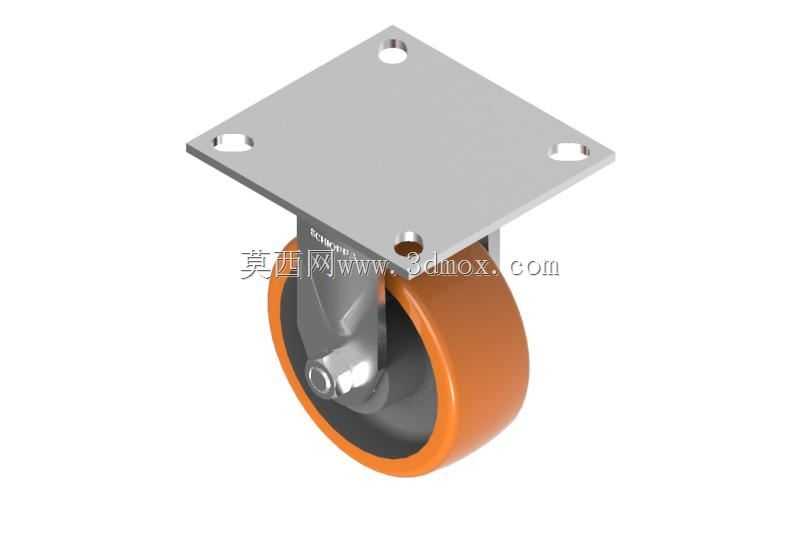

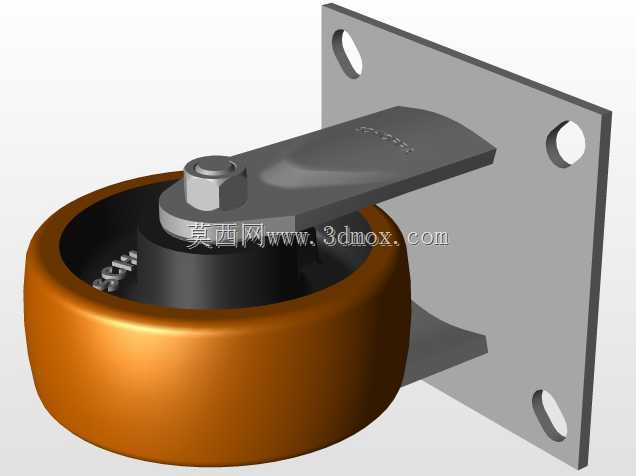

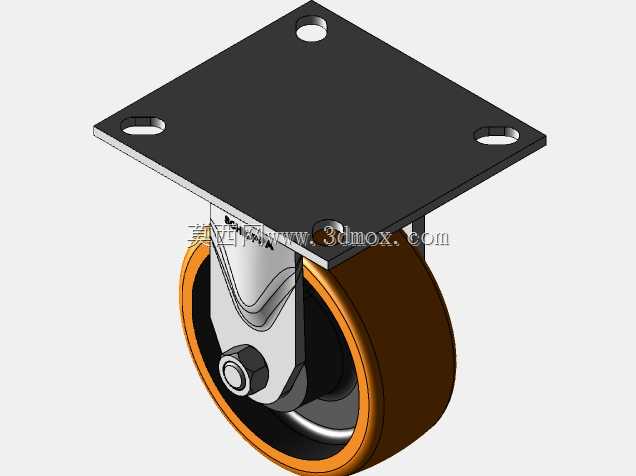

方形固定板式聚氨酯重载定向脚轮结构

　　这款定向脚轮的结构设计，核心围绕工业场景下的重载平稳移动需求展开，轮体采用聚氨酯材质，外圈的橙色聚氨酯层具备良好的耐磨性能与抗冲击韧性，相比普通橡胶轮，其在硬质地面滚动时的滚动阻力更小，同时不会在环氧地坪、瓷砖地面留下拖拽痕迹，适配车间周转车、重型设备机架、固定式工装台的移位需求。顶部的方形安装板采用钢板冲压成型，四个角预留的沉头安装孔可适配M8-M10规格的螺栓固定，安装板与轮架之间采用铆接固定结构，轮架为一体冲压成型的钢质支架，表面做镀锌防锈处理，可应对车间内的潮湿、多油污工况，避免长期使用后出现锈蚀卡滞问题。轮体与支架之间采用滚珠轴承作为转动副，相比普通的轴套结构，其转动顺滑度更高，在承载额定载荷时不会出现转动卡滞、

　　异响的问题，轮芯采用增强尼龙材质，在保证结构强度的同时降低了整体自重，减少安装后的设备附加负载。从安装边界来看，方形安装板的孔位间距适配市面上多数标准工业脚轮的安装尺寸，替换原有脚轮时无需重新在设备底部打孔，可直接适配安装，轮体的宽度与直径比例经过优化，在保证承载能力的同时，整体安装高度控制在合理范围，不会过多抬升设备的整体重心，避免设备移动时出现侧翻风险。在实际应用场景中，这类定向脚轮通常搭配同规格的万向脚轮使用，布置在设备的固定行进侧，可保证设备沿直线行进时的方向稳定性，避免全万向轮配置下容易出现的行进方向跑偏、转向过度的问题，尤其适合长距离直线推送的重型周转料架、生产线边的固定工位工装，在自动化输送线的接驳台、

　　重型仓储货架的移位结构中也有广泛应用。设计过程中，轮架的折弯角度经过反复校核，保证轮体转动时不会与安装板、设备底部结构发生干涉，聚氨酯轮面的弧度设计也经过优化，滚动时与地面的接触面积控制在合理范围，既保证足够的摩擦力避免打滑，又不会因为接触面积过大导致转向阻力升高，支架的焊缝位置做了平滑打磨处理，避免应力集中导致重载下支架开裂，整体结构没有多余的冗余设计，所有部件都服务于重载平稳移动的核心功能，在三维建模过程中，各部件的配合公差按照机械设计手册的推荐值选取，安装孔的沉头深度、轴承的配合过盈量都做了准确还原，可直接用于设备选型时的装配干涉检查，也可作为同类型脚轮结构设计的参考蓝本，帮助结构工程师快速完成脚轮选型的布局验证，减少重复建模的工作量。
