老式手摇木工钻孔手钻结构设计

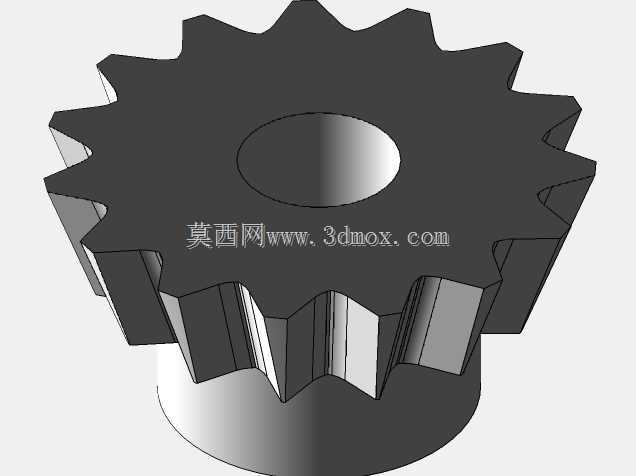

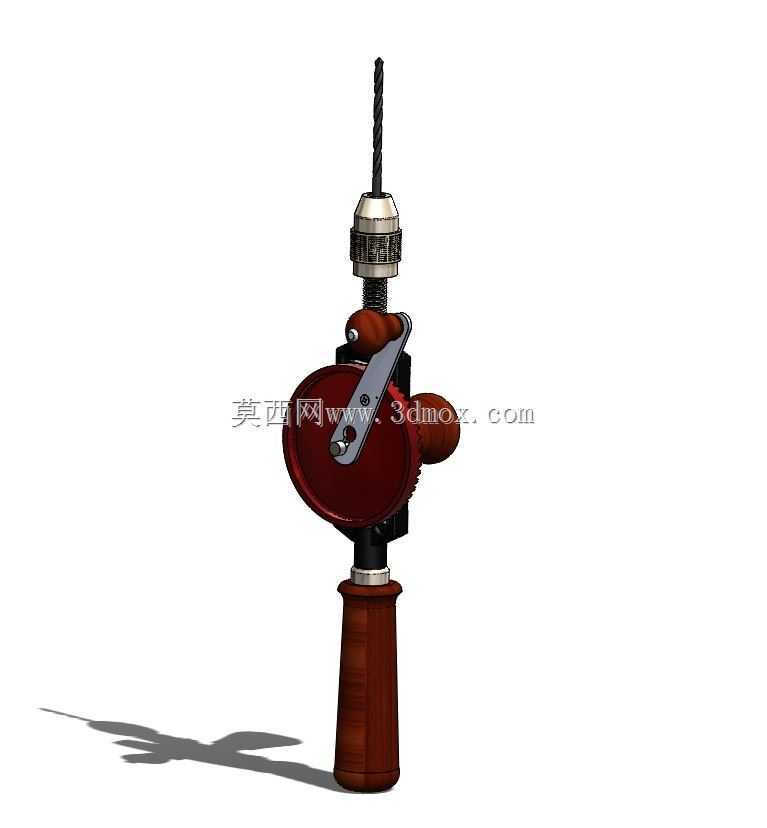

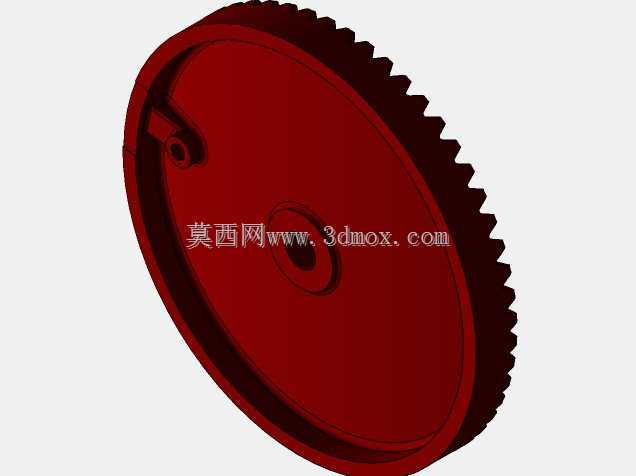

　　这款手动手摇钻的结构设计完全围绕无动力场景下的钻孔作业需求展开，整体采用立式握持布局，下部为符合人体工学的实木握柄，表面做了圆弧收边处理，握持时手掌贴合度高，长时间施力作业不易产生硌手的疲劳感，握柄与上部传动机构通过金属嵌件连接，可承受钻孔时的轴向压力与周向扭转力，避免木质结构直接受力出现开裂问题。中部的传动核心采用大直径钢制齿轮与摇臂齿轮啮合的增速结构，摇臂端部设置了可自由转动的木质握钮，操作时单手握持下部固定握柄，另一只手转动摇臂，即可通过齿轮组的传动比放大输出转速，带动前端钻夹头持续旋转，相比直接捻动钻杆的老式手钻，钻孔效率可提升三倍以上，且传动过程平稳，不会出现钻杆晃动导致的孔位偏移问题。

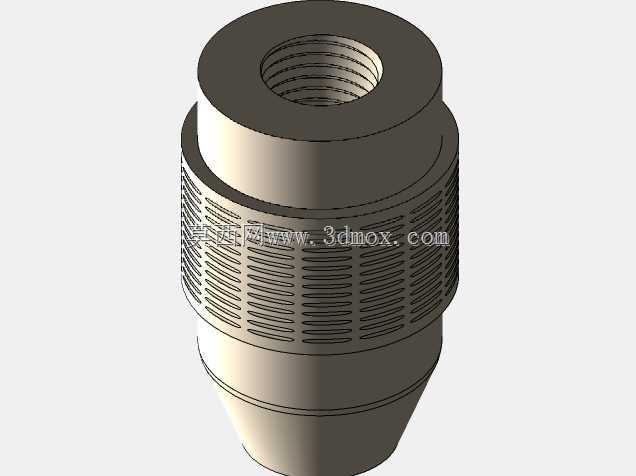

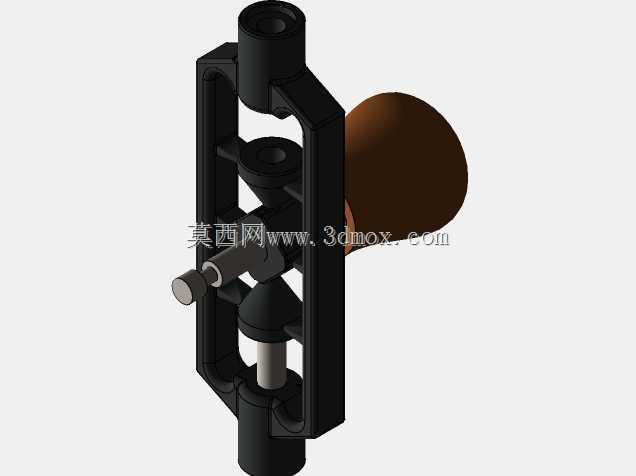

　　前端的三爪自定心钻夹头可夹持不同直径的直柄麻花钻，夹持范围覆盖常规小型钻孔作业的常用钻头规格，夹头顶部设置了锁紧旋钮，转动旋钮即可收紧三爪夹紧钻头，夹紧力足够应对木材、薄铝板、塑料板等常见工件的钻孔扭矩需求，不会出现钻头打滑空转的情况。在实际应用场景中，这类手摇钻多用于无供电的野外作业场景、木工现场装配的临时钻孔需求、或是对电火花敏感的易燃易爆作业环境，相比电动钻具不存在漏电风险、也不需要配套电源与充电设备，整体结构可靠性高，日常仅需定期在齿轮啮合位置涂抹少量润滑脂即可长期使用，几乎没有易损电子元件，维护成本极低。设计过程中对整体的受力路径做了针对性优化，钻孔时施加的轴向压力直接沿主支撑杆传递到下部握柄，齿轮组仅承担扭矩传递作用，

　　不会受到额外的轴向载荷，有效避免齿轮轮齿因受轴向力出现过早磨损的问题，整体外形尺寸控制在单手握持可操作的范围内，收纳时不需要占用过大空间，可直接放入常规工具袋中携带，适配流动作业、上门维修、户外施工等多种场景的使用需求，夹头与主杆的同轴度公差控制在0.1mm以内，钻孔时的径向跳动量小，可保证钻出的孔壁光滑、孔位精度满足常规装配要求。
