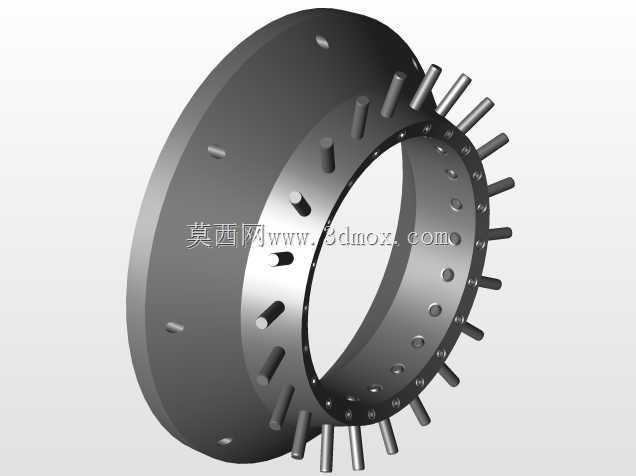

法兰奇110-22传感配套连接构件

　　做传感类设备配套结构设计快十二年，经手的各类连接法兰少说也有几百款，这款适配传感单元的法兰构件，最初是为工业现场流体管路的传感检测工位做的配套设计，现场工况里这类法兰既要承担管路对接的密封承压职责，又要给传感检测元件提供稳定的安装基准，不能出现安装偏斜导致的检测数据漂移问题。

　　设计初期最先敲定的是安装边界尺寸，要匹配常规工业传感单元的安装孔位，同时对接端的密封槽尺寸严格沿用通用管路的密封标准，不用额外定制密封件，现场维护更换的时候能直接用常备的标准密封圈，减少备件库存压力。法兰本体的结构做了等强度优化，对接面的平面度公差控制在0.02mm以内，避免安装后因为贴合面缝隙出现介质渗漏，尤其是在带压的气路、液路检测工位，一旦渗漏不仅会导致管路压力损失，还会让接触式传感元件的检测数值出现偏差，直接影响整套系统的运行判断。

　　实际应用场景里，这类法兰常装在气动控制回路的压力检测端、液压系统的油温传感工位、给排水管路的流量检测接驳位置，不同工况下的受力情况在建模阶段都做了对应的仿真校核，螺栓孔的位置避开了管路应力集中的区域，安装时对角锁紧螺栓就能让法兰面受力均匀，不会出现局部压溃密封件的问题。法兰的外缘做了小尺寸的倒角处理，一方面是安装时不会划伤操作人员的防护手套，另一方面在狭小的设备内部安装空间里，倒角结构能引导法兰快速对位，不用反复调整角度就能对准安装螺孔，提升现场装配的效率。

　　建模过程中特意把传感元件的安装凸台做了一体化设计，没有采用后期焊接凸台的结构，避免焊接应力导致的凸台变形，保证传感元件安装后检测端面和管路介质的接触距离符合检测要求，不会因为凸台高度偏差导致检测元件伸入管路过长受介质冲刷损坏，或是伸入距离不足导致检测数据滞后。法兰的壁厚根据常用的1.6MPa公称压力做了匹配，既不会因为壁厚过大增加不必要的材料成本，也不会因为壁厚不足在承压工况下出现形变，对接管路的通径尺寸和法兰内孔做了平滑过渡，没有台阶死角，避免介质流经时出现紊流，影响流量类传感元件的检测精度。

　　这类连接构件看起来结构简单，实则每一处尺寸都要匹配现场的实际安装需求，从螺栓孔的中心距到密封槽的深度，再到传感安装位的凸台高度，差一毫米都可能导致现场安装失败，或是后期运行出现故障，建模时每一处尺寸都要对照实际工况的安装边界反复核对，确保拿到模型的结构工程师不用做大幅修改就能直接适配对应的传感安装工位。
