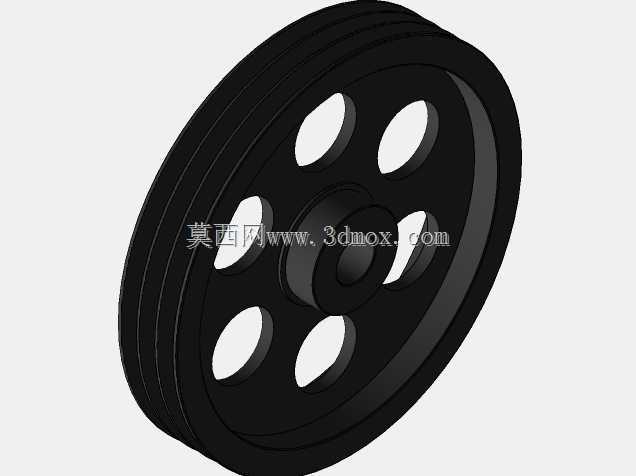

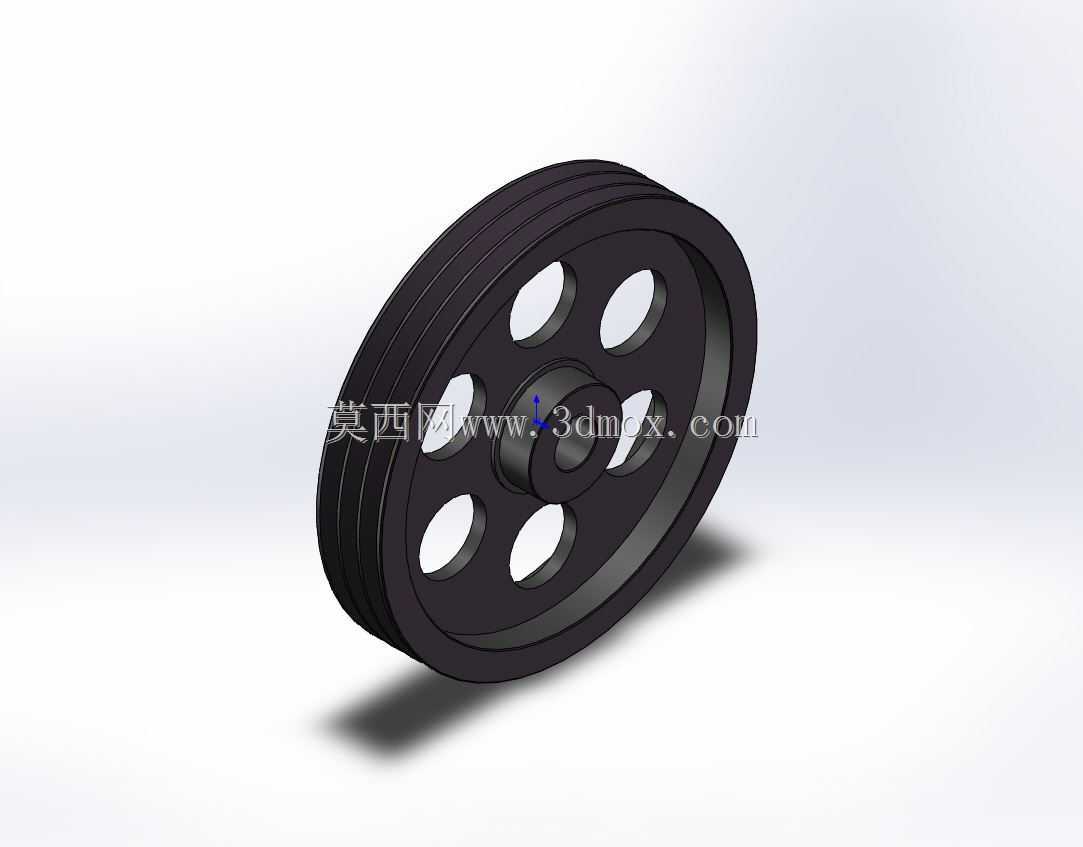

多槽辐板式三角皮带传动轮结构

　　这类多槽辐板式皮带轮，主要应用在中小功率的动力传递场景中，常见于普通机床的主轴传动、农用机械的动力输出端、小型输送设备的驱动端以及轻工机械的传动系统里，依靠三角带与轮槽的摩擦力实现电机与工作端的动力传递，相比平带传动能提供更大的摩擦力矩，传动比更稳定，同时具备缓冲吸振的能力，能降低动力端启动瞬间对工作机构的冲击。从结构设计来看，采用辐板带减重孔的形式，是在保证轮体整体强度与刚度的前提下，尽可能降低轮体自身的转动惯量，减少设备启停阶段的惯性负载，同时也能节约生产材料，降低轮体自重带来的轴端负载。轮槽的型面严格匹配对应规格三角带的截面角度，槽面的粗糙度控制在合理区间，既保证足够的摩擦系数，又避免过度磨损皮带表层，延长传动带的使用寿命。

　　轮毂部分的内孔是安装定位的核心基准，设计时根据配套轴径确定公差配合等级，通常选用过渡配合搭配键槽实现周向固定，避免传动过程中轮体与轴发生相对转动，轮毂的轴向长度根据传递扭矩的大小核算，保证足够的配合接触面积，避免应力集中导致的轴孔磨损。轮缘部分的槽间距严格按照对应带型的标准尺寸设计，保证多根三角带工作时受力均匀，不会出现单根带过载的情况，轮缘的外径根据传动比要求核算，与主动轮的直径比决定了整套传动的减速或增速比例。安装时需要保证主从动轮的端面共面，偏差控制在允许范围内，避免三角带出现偏磨、掉带的问题，轮体的动平衡等级根据工作转速确定，高转速应用场景下需要做动平衡校正，降低运转过程中的振动与噪声。这类辐板式结构相比腹板式、轮辐式结构，更适合中等直径尺寸的皮带轮，整体铸造或机加工的工艺性更好，生产过程中废品率更低，日常维护时只需要定期检查皮带张紧度、轮槽磨损情况即可，不需要复杂的润滑维护，在常规工况下的使用寿命较长。
