造粒机多孔出料法兰模头结构设计

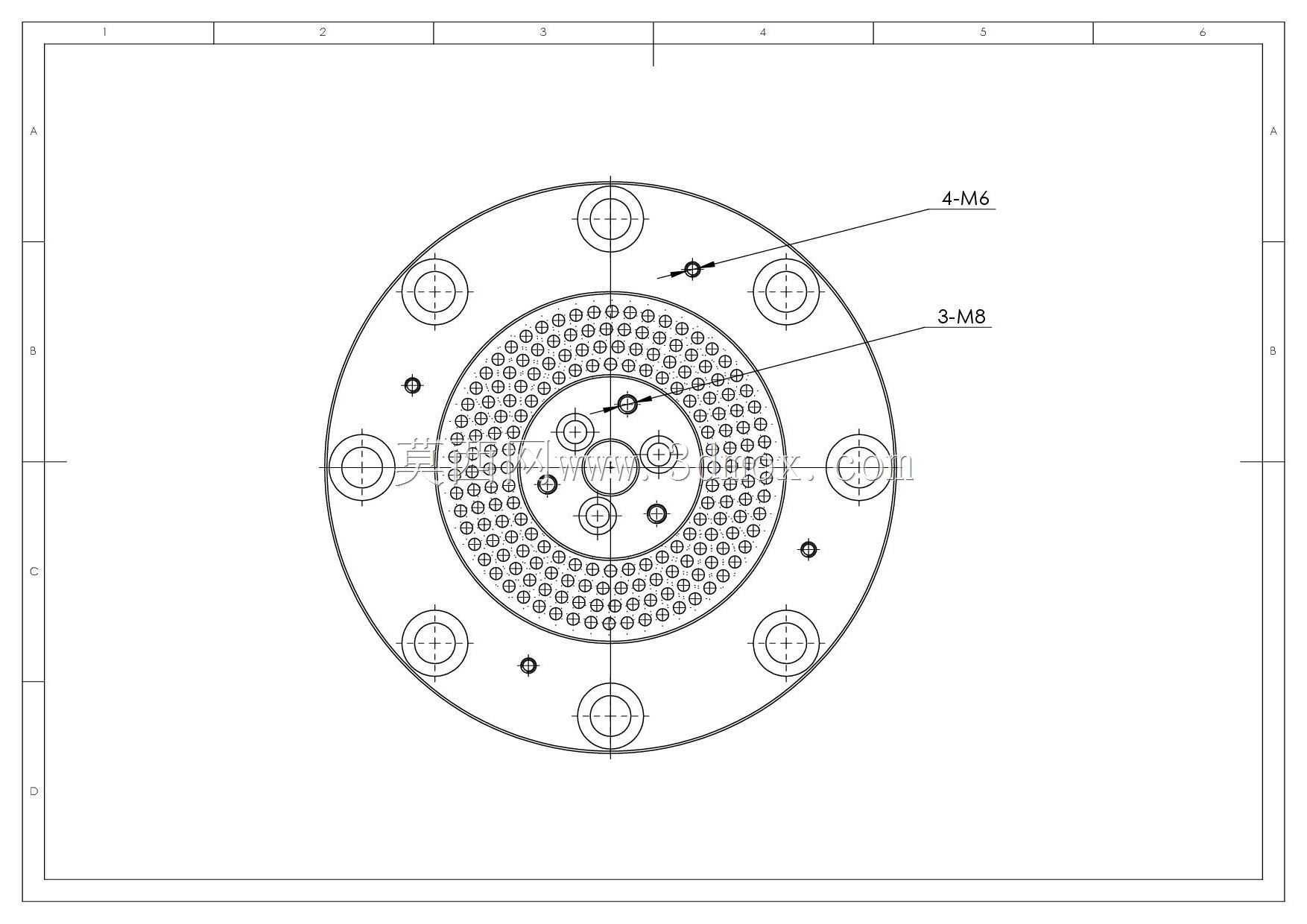

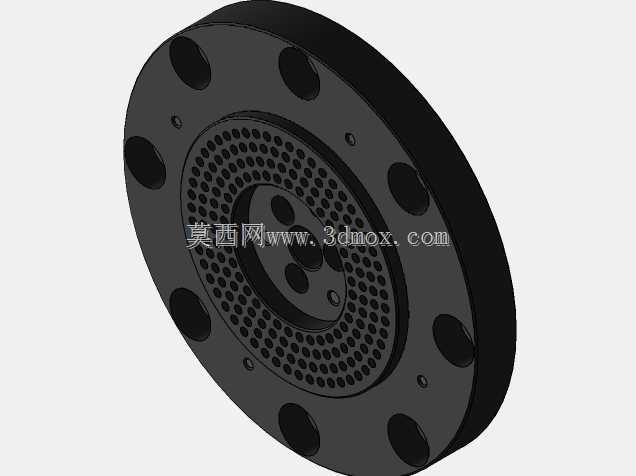

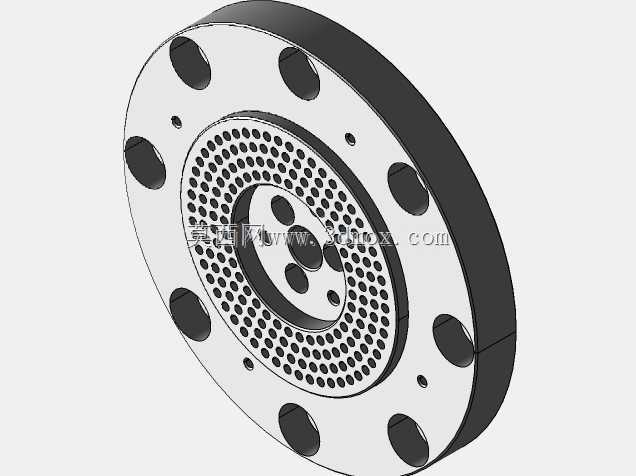

　　该部件为塑料挤出造粒工序中的核心出料成型元件，配套于螺杆挤出造粒设备的出料端，承担熔融物料分流、挤出成型条料的核心功能，广泛应用于塑料回收改性、高分子材料共混造粒、色母粒制备等生产场景，是连接挤出机机筒与后续冷却切粒单元的关键过渡部件。从结构设计逻辑来看，整体采用圆盘式法兰布局，外圈均匀分布8处光孔用于4-M6规格紧固件的穿装固定，可实现与挤出机出料端法兰的同轴对接，安装时需配合耐高温密封垫片避免熔融物料溢料，安装孔的分度圆尺寸经过匹配校核，可适配多数常规中小型挤出造粒机的出料端接口尺寸，无需额外加工转接法兰即可完成装配。靠近中心区域设置的3-M8螺纹孔用于内部多孔出料模板的压紧固定，可通过螺栓预紧力将出料模板与流道腔体紧密压合，

　　避免物料从模板配合缝隙处窜流。中间密集排布的小孔为出料成型孔，孔径与孔间距根据常规通用塑料的挤出特性设计，可将前端螺杆推送来的熔融态塑料均匀分流为多股细条状料流，料条挤出后经水冷风干线冷却即可送入切粒机裁切为标准粒径的塑料颗粒。设计过程中重点考量了物料流动的均匀性，所有出料孔的进料端均做了倒角过渡处理，减少熔融物料的流动阻力，避免物料在孔道入口处长期滞留产生热降解碳化，影响成品颗粒的色泽与性能。法兰整体厚度经过强度校核，可承受挤出工序中10-25MPa的熔体压力，不会在长期高压工作状态下产生形变导致模板移位或漏料。部件的同轴度公差控制在0.02mm以内，可保证出料模板与挤出螺杆的同轴度，避免料流偏斜导致出料条粗细不均，

　　影响后续切粒的粒径一致性。日常维护时仅需拆卸外圈的M6紧固螺栓即可将整个模头从挤出机上拆下，松开内部3-M8压紧螺栓即可更换不同孔径的出料模板，适配不同粒径要求的造粒生产需求，拆装流程便捷，可有效减少设备换产的停机维护时间。
