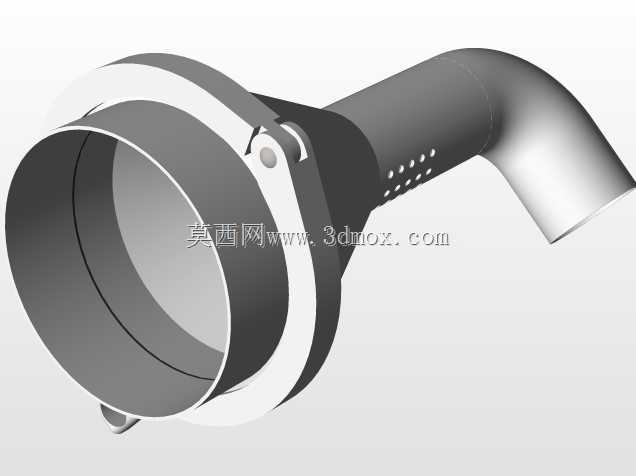

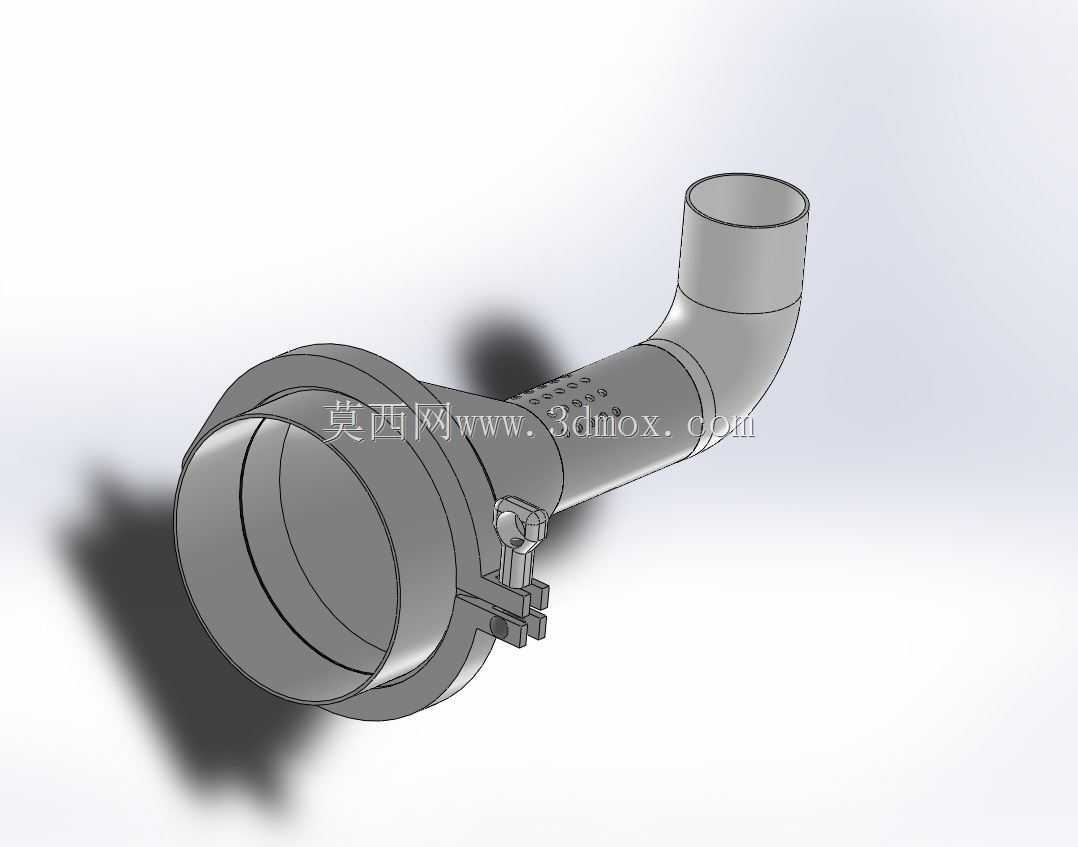

快装式弯型流体输送连接管件结构

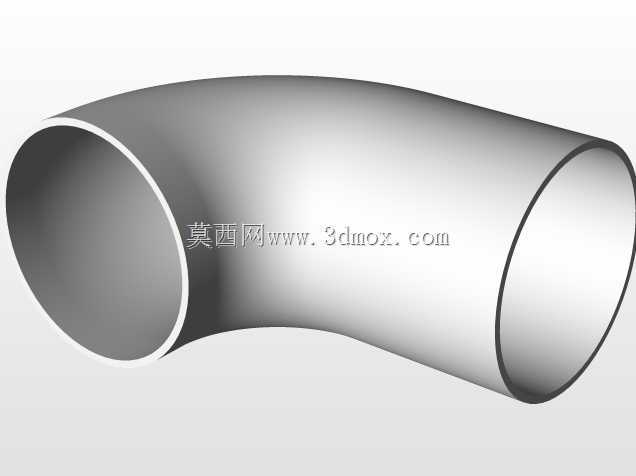

　　该弯型连接管件主要应用于食品加工、生物医药、精细化工等对管路拆装效率、卫生等级有较高要求的流体输送场景，可实现管路90度转向的同时，通过端部快装结构完成无工具快速对接，大幅降低管路维护、物料切换时的拆装工时。从实际使用场景来看，这类管件常布置在反应釜出料端、物料输送泵进出口、灌装设备进料管路等需要频繁拆洗、定期更换管路走向的工位，相比传统螺纹连接、法兰连接的弯管，其卡箍式快装结构无需对准螺纹牙型、无需逐个拧紧紧固件，单人即可在数秒内完成对接或拆卸，适配需要定期清空管路、做CIP在线清洗的生产工况。产品功能设计上，弯管段采用等径圆弧过渡结构，转弯处内壁做顺滑圆弧处理，避免流体在转角处形成涡流滞留区，减少物料残留堆积的风险，

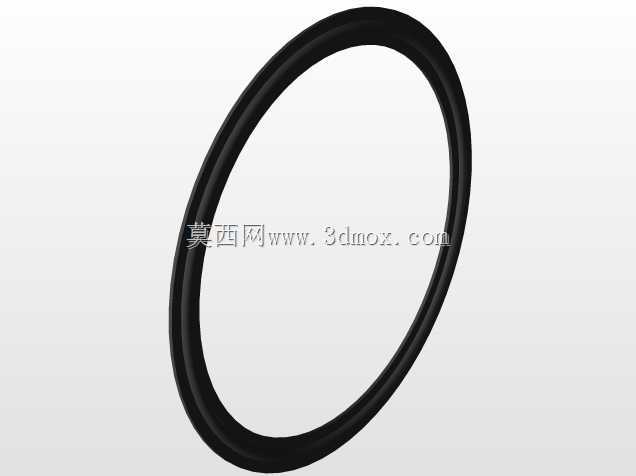

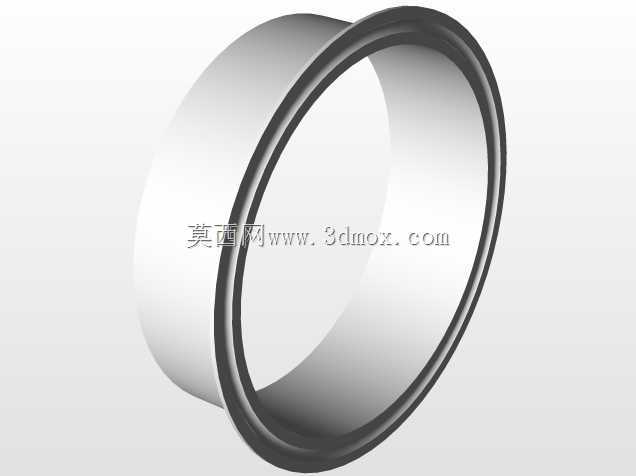

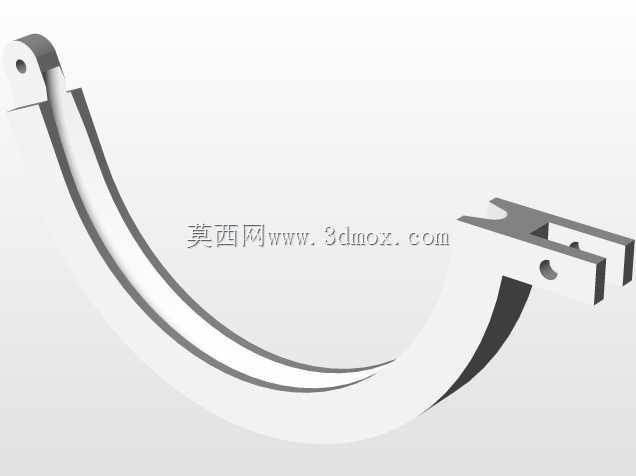

　　尤其适配粉体、高粘度流体的输送场景，不会出现直角弯管常见的物料挂壁、堵塞问题。端部的快装接头采用标准卡箍适配尺寸，接头端面预留密封件安装槽，可配套食品级硅胶、氟橡胶等不同材质的密封圈，满足不同温度、不同腐蚀特性物料的密封需求，卡箍锁紧位置设置了铰接式锁紧卡扣，卡扣与管身的连接位做了加厚处理，避免反复拆装后出现应力断裂。设计过程中，首先确定了管路的通径基准，弯管的转弯半径取通径的1.5倍，既保证流体转向时的阻力处于合理区间，也控制了管件整体的安装占用空间，避免转弯半径过大导致周边设备布置受限。安装边界方面，管件的快装端外径、卡箍锁紧后的最大外轮廓尺寸均匹配行业通用快装管路标准，安装时仅需保证对接端的同轴度偏差不超过2mm，

　　即可通过卡箍的自对中结构完成密封锁紧，弯管的自由端长度预留了足够的卡箍操作空间，锁紧时不会与相邻管路、设备壁面发生干涉。管身的壁厚根据常规输送压力等级做了等强度设计，转弯处的壁厚略大于直管段，抵消流体转向时对管壁的冲刷损耗，快装接头与弯管本体的连接位做了圆弧过渡，消除焊接应力集中点，提升管件长期承压使用的结构稳定性。
