矩形截面长行程复位弹簧结构设计

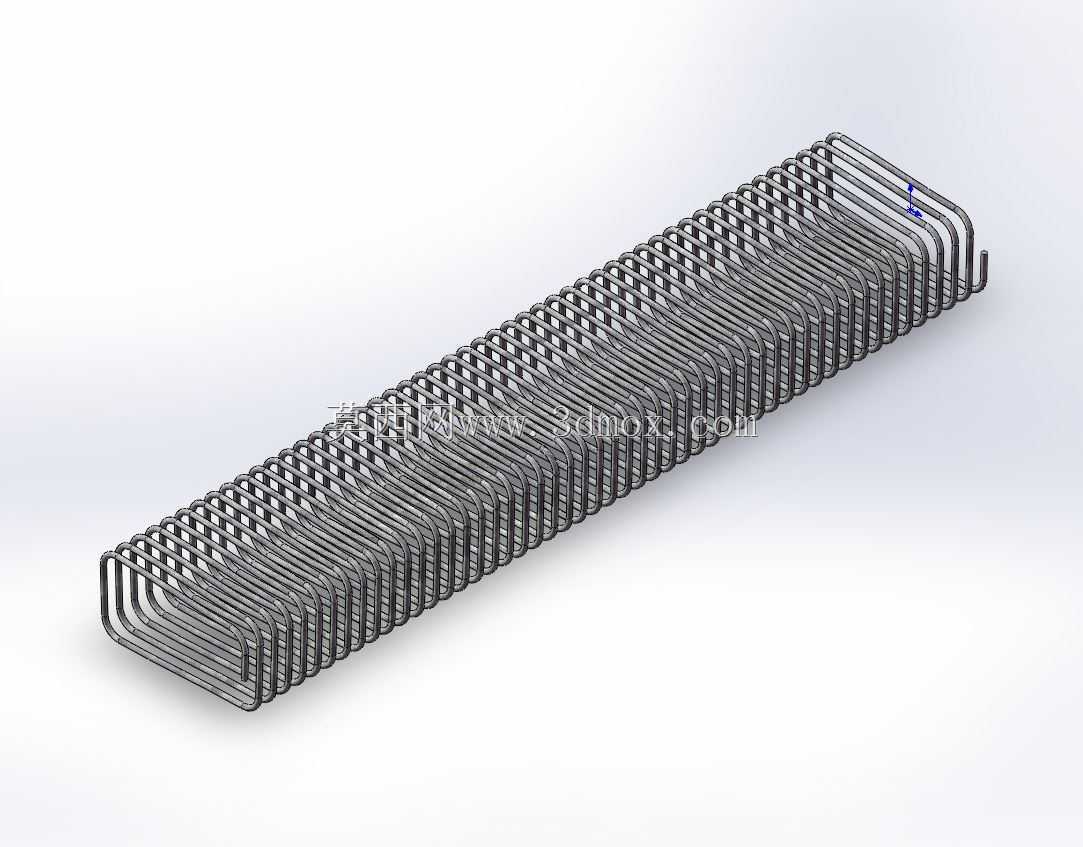

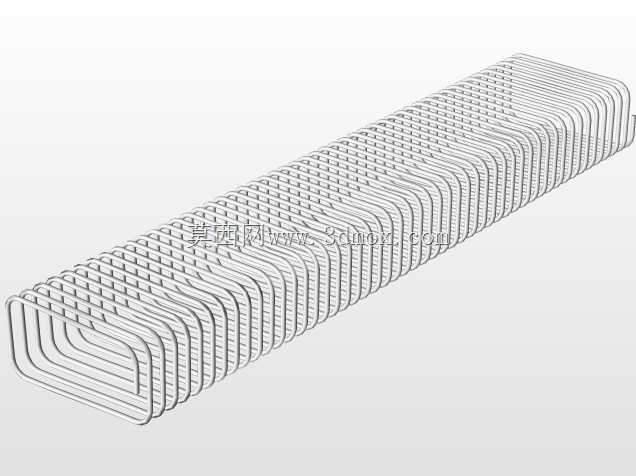

　　这款矩形截面的长弹簧，在狭长安装空间的设备里适配性极强，区别于常规圆柱螺旋弹簧，其扁长的矩形轮廓能充分利用设备内部的条形预留空间，不会像圆弹簧那样在狭窄槽位里出现径向偏摆、卡滞的问题。在自动化产线的直线滑动模组复位场景中，这类弹簧常被安装在滑台的侧方导向槽内，当滑台被气缸或电缸推至工作位完成工序动作后，弹簧能提供稳定的回弹力带动滑台复位，不会因为行程较长出现弹力衰减过快的问题，其均匀排布的簧圈能保证整个压缩行程中弹力输出线性，避免复位过程中出现卡顿、冲击过大的情况，保护滑台上搭载的检测、执行元件不会因为复位冲击出现精度偏移。从设计逻辑来看，这款弹簧采用等节距排布的矩形螺旋结构，簧丝的弯折半径经过反复校核，既保证了足够的形变行程，

　　又避免了弯折处应力集中导致的疲劳断裂问题，两端的弯折挂钩结构直接适配安装位的固定销轴，不需要额外加装弹簧座，能进一步压缩安装所需的空间尺寸，在一些对安装空间有严格限制的传感器触发机构、小型推拉式锁紧结构里，这种自带安装端的设计能减少配套零件数量，降低整体装配复杂度。在实际选型应用中，需要注意这类长矩形弹簧的安装边界，其宽度方向的尺寸要和安装槽保留0.5-1mm的间隙，避免压缩过程中簧圈和槽壁摩擦产生异响、磨损，长度方向的预压量要控制在自由长度的10%-15%，既保证初始状态下不会出现松脱晃动，又能预留足够的压缩行程满足动作需求，簧丝的直径选择要匹配所需的复位力大小，过粗的簧丝会导致弹力过大，增加驱动端的负载，

　　过细则会在长期往复压缩后出现塑性变形，丧失复位功能。在一些小型家电的抽屉推拉结构、机柜的门锁回弹机构里，也能看到这类异形弹簧的应用，其非圆的截面轮廓能更好地贴合产品的内部造型，不会突兀地占用多余空间，相比普通圆柱弹簧，在相同安装宽度下，矩形弹簧能提供更长的有效形变行程，适配长行程往复动作的使用需求，同时簧圈之间的均匀间隙能避免压缩过程中出现并圈异响，提升设备运行的平稳性。建模过程中需要重点关注两端挂钩的弯折角度和簧圈的过渡衔接，保证安装后弹簧的受力方向和动作方向完全同轴，避免出现侧向分力导致弹簧偏磨，簧圈的节距误差要控制在合理范围内，保证整个压缩行程中每一圈的形变量均匀，不会出现局部应力过大的问题，延长零件的实际使用寿命。
