橡胶块自动分切送料设备结构设计

　　在再生橡胶加工、橡塑制品原料预处理的生产环节中，大块天然胶、合成胶往往需要先被分割为符合粉碎设备进料尺寸的小块，才能进入下一工序进行细碎、塑炼，传统人工切胶不仅劳动强度大，分切尺寸偏差大，还存在切刀误伤的安全隐患，这款自动切胶设备正是针对该类场景开发的专用预处理设备。从结构设计逻辑来看，设备整体采用落地式框架布局，进料端预留足够的大块胶块堆放空间，切割工位采用可调式行程的切刀机构，可根据后续粉碎设备的进料口尺寸灵活调整单次切割的进给量，无需更换工装就能适配不同粒径要求的胶块出料需求，切割后的胶块会顺着出料导槽直接落入下方粉碎设备的进料斗，省去中间人工转运的环节，整条预处理线可实现连续化作业。

　　设备的切割执行机构采用导向柱配合直线滑动的结构设计，切刀运行过程中无径向偏移，切割硬度过高的冷冻胶块时也不会出现卡刀、崩刀的问题，进料侧设置有压料机构，在切刀下行前会先将胶块压紧固定，避免胶块受切刀挤压滑移导致的切面不规整、分切尺寸偏差过大的问题。安装边界方面，设备整体宽度控制在1.2米范围内，长度根据进料行程设计为1.8米，整机高度不超过1.6米，可直接对接多数常规型号的橡胶粉碎机进料口，无需对现有生产线的机架高度做额外改造，设备底部预留有地脚螺栓安装孔，可直接固定在水泥地面或者生产线钢平台上，运行时的振动幅度控制在合理范围内，不会对周边配套设备的运行精度造成干扰。从实际使用的适配性来看，该设备可处理常温状态下的天然橡胶块、

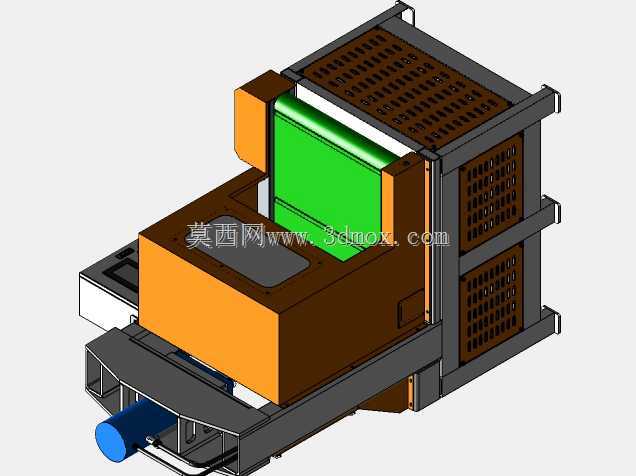

　　丁苯橡胶块，也可适配经冷冻处理的低温硬胶块，切割进给速度可根据胶块的硬度做无级调整，处理硬度较高的胶块时适当降低进给速度，可有效延长切刀的使用寿命，减少换刀频次。设备的传动部件全部设置有安全防护外壳，外露的运动部件均做了安全警示标识，操作侧仅保留进料口和操作按钮盒，操作人员无需接触运动部件即可完成上料、参数调整的操作，从结构设计层面规避了生产过程中的机械伤害风险。在三维建模过程中，所有部件的装配间隙都按照实际加工公差做了预留，切刀与刀槽的配合间隙控制在0.2毫米以内，既保证切刀运行顺畅，又不会出现胶块嵌入间隙的问题，压料机构的压紧力可通过配套的调节结构做调整，针对不同粘性、不同硬度的胶块都能提供足够的固定力，避免切割过程中胶块移位。
