定制款圆筒缸体切割专用设备结构设计

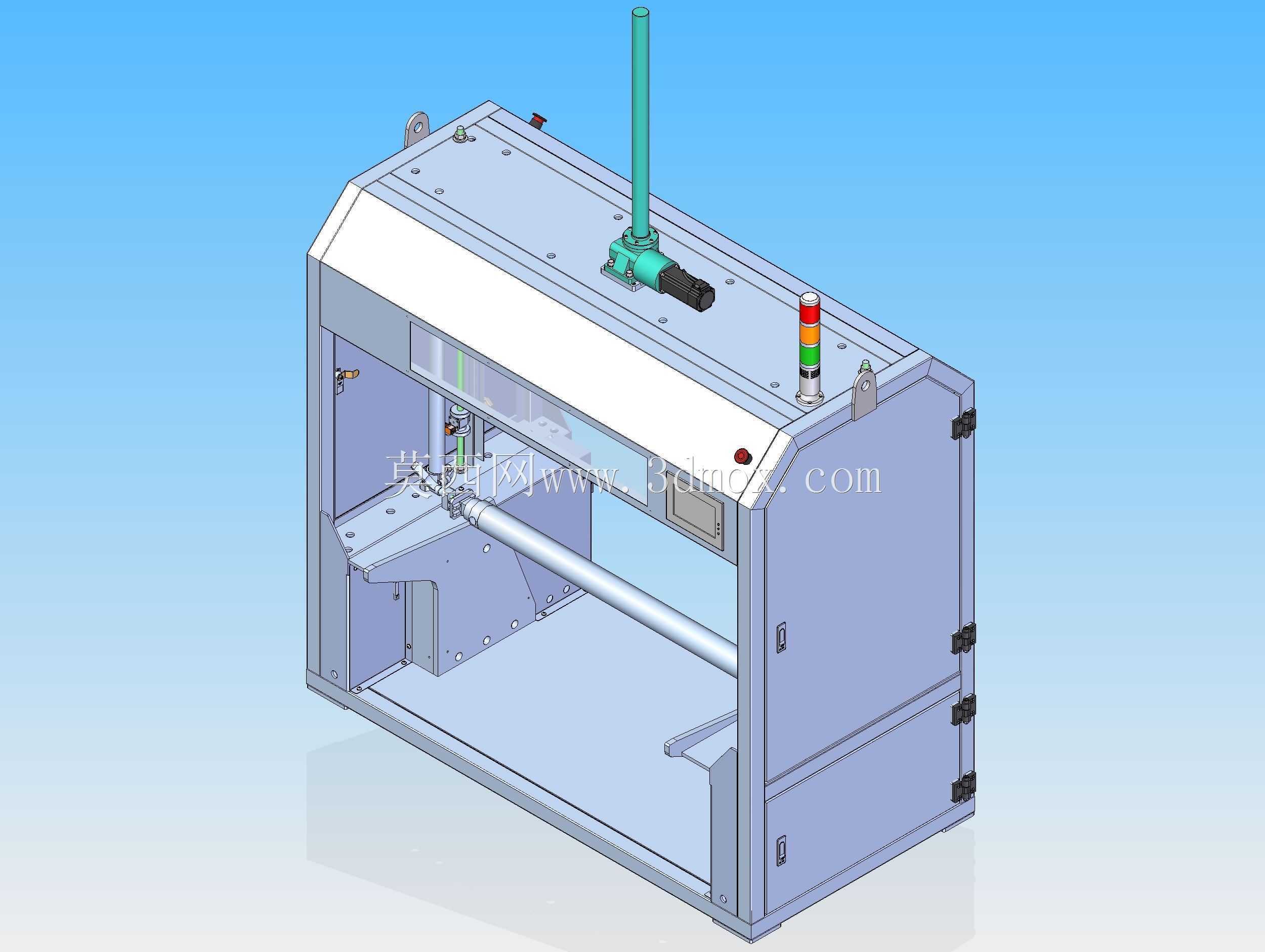

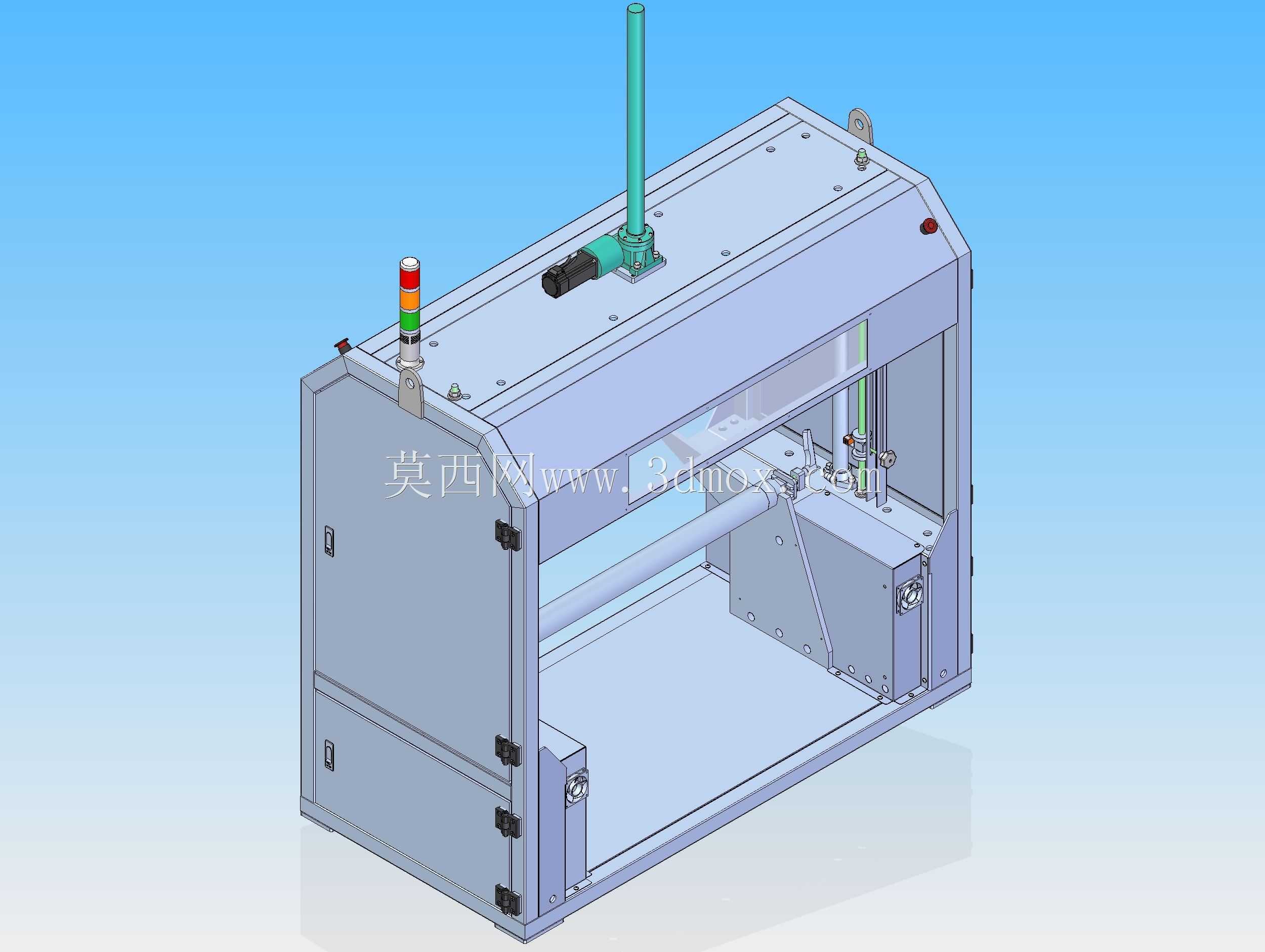

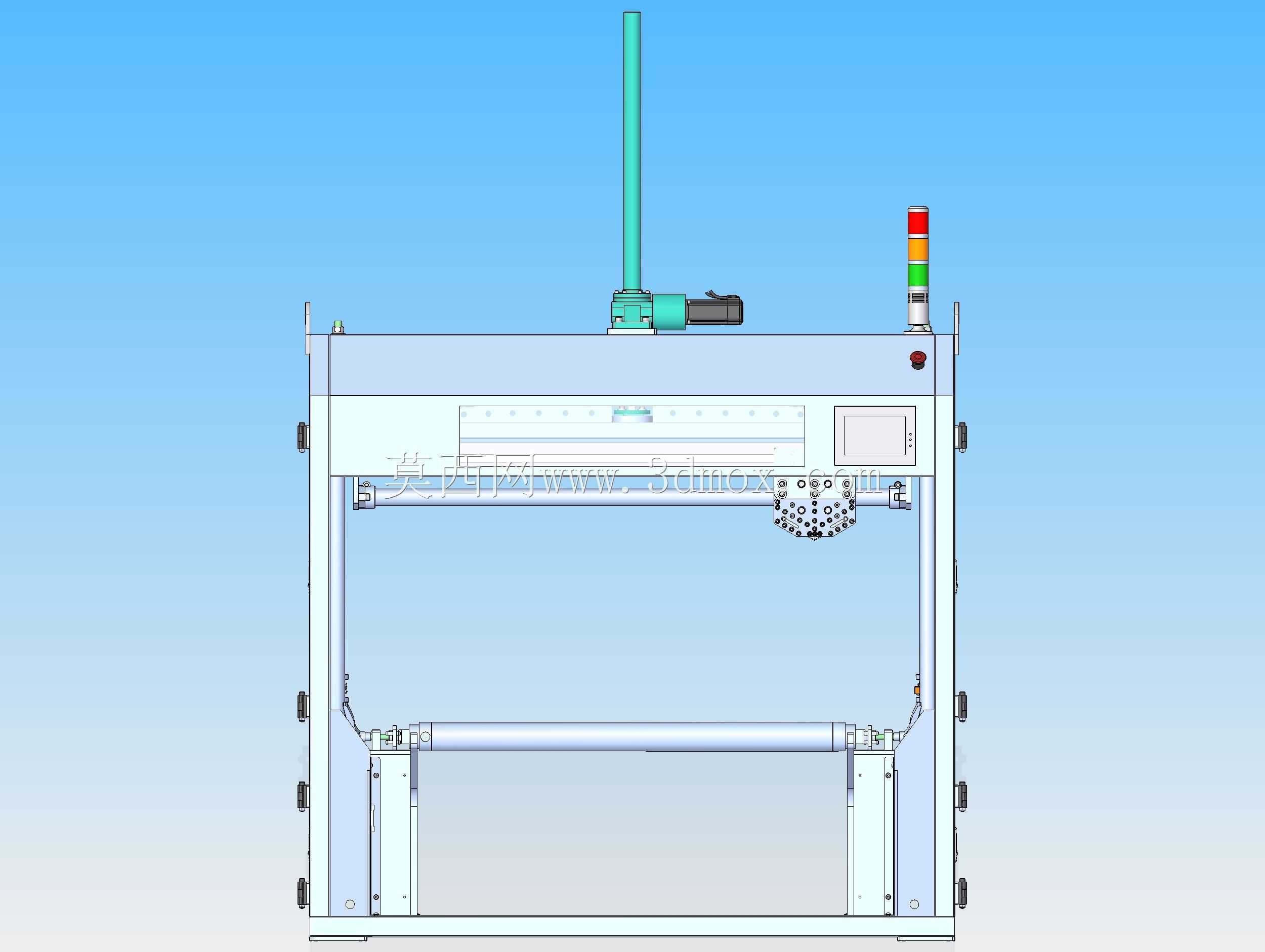

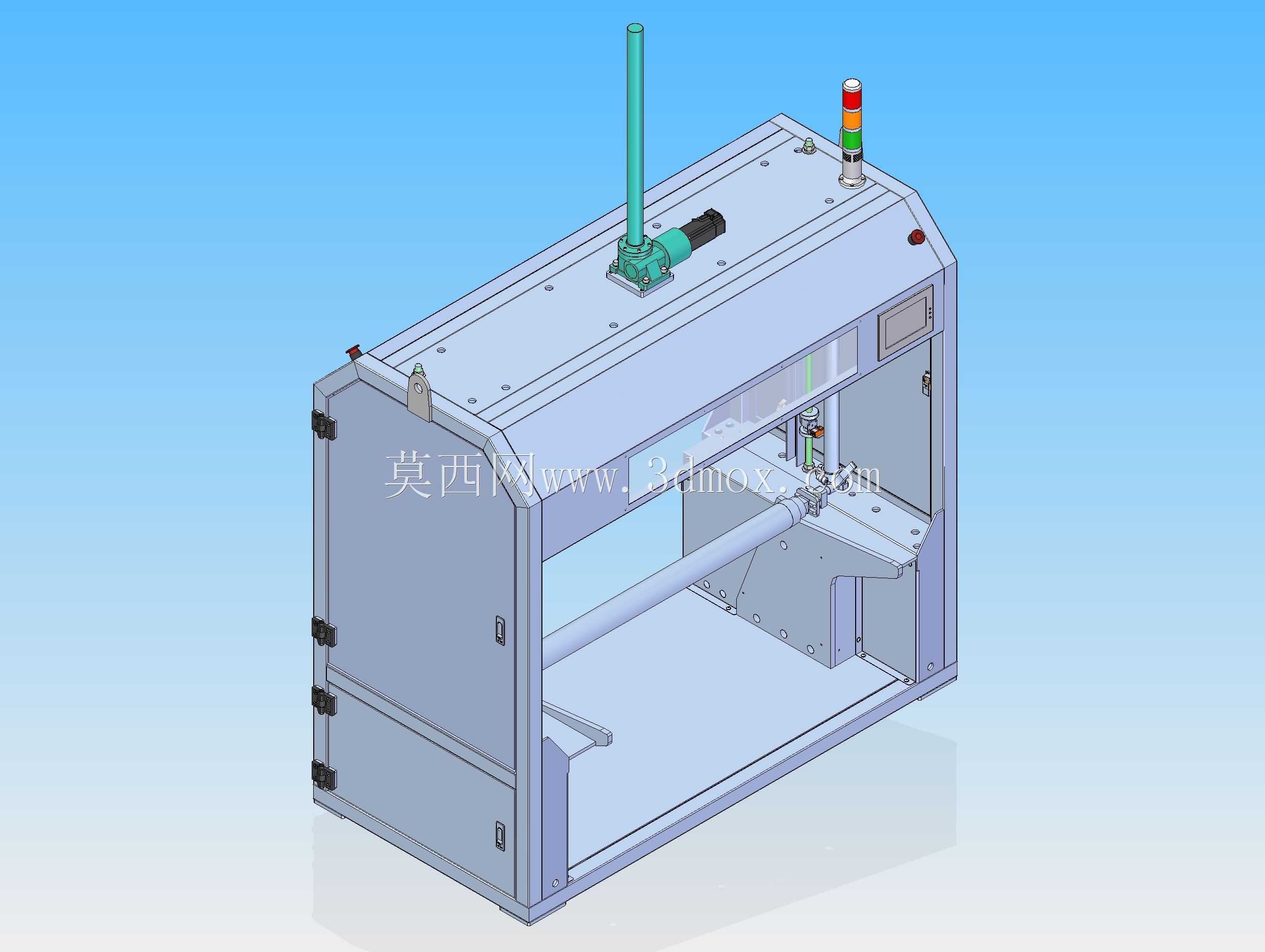

　　这款圆筒切割设备是面向缸体类筒状工件加工场景开发的专用切割装备，主要应用于液压缸筒、气动缸体、薄壁金属圆筒类零件的定长切断、端口修切工序，适配中小批量机加工车间、缸体制造产线的工位加工需求，可替代传统砂轮切割机、带锯床针对薄壁长筒工件装夹易变形、切口同轴度差的加工痛点。设备整体采用框架式立式结构布局，主体框架采用方通焊接后时效处理加工，避免长期运行产生结构形变，整体安装边界控制在长1.8米、宽1.2米、高2.1米范围内，无需额外做地基预埋，可直接放置于硬化车间地面通过膨胀螺栓固定即可投入使用，适配多数中小型加工车间的工位排布空间。设计阶段优先考虑长筒类工件的装夹同轴度问题，工件支撑采用贯穿式托辊结构，

　　可适配直径100mm至400mm范围的圆筒工件，托辊间距可根据工件长度手动调节，避免长筒工件悬臂下垂导致的切口偏斜问题；切割执行单元采用横向进给的滑台结构，搭载高速切削主轴，进给路径沿工件径向做直线进给，切割过程中工件由主轴带动低速旋转，保证切口断面的圆度与垂直度，避免单向进刀导致的管口变形。设备顶部设置三色状态警示灯，可实时反馈设备运行、待机、故障状态，操作面板内嵌于设备正面右侧舱门，高度适配站立操作的人机工程学要求，操作人员无需弯腰即可完成参数调整与启停操作；设备左侧设置可开启式防护舱门，配备安全联锁开关，舱门开启状态下设备无法启动切割动作，避免切屑飞溅、刀具外露带来的安全隐患。设备内部预留了除尘接口，可外接车间集中除尘系统，

　　将切割产生的金属切屑、粉尘直接抽排，避免车间环境积尘；切割进给滑台采用线性导轨搭配滚珠丝杠传动，进给速度可根据工件材质、壁厚做无级调整，适配碳钢、不锈钢、铝合金等不同材质缸体的切割需求，切口无毛刺，可减少后续端口打磨的工序时长。整体结构设计将电气控制元件集成于设备下部独立舱室，与上部加工区域做物理分隔，避免切屑、切削液进入电气舱造成元件损坏，日常维护时只需打开下部舱门即可完成线路检修、元件更换，大幅降低后期运维的拆解难度。
