粉碎机入料端气动裁切执行机构设计

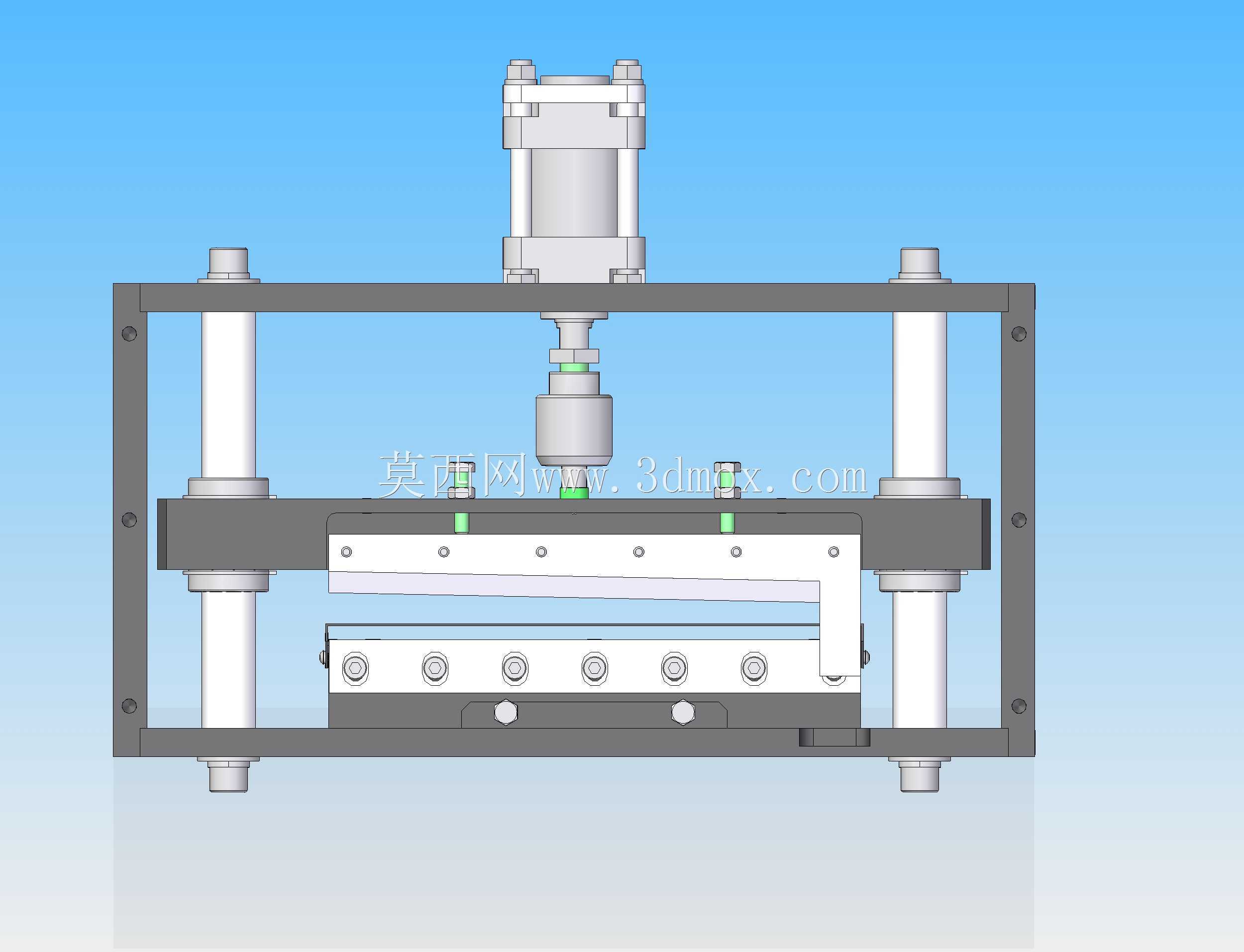

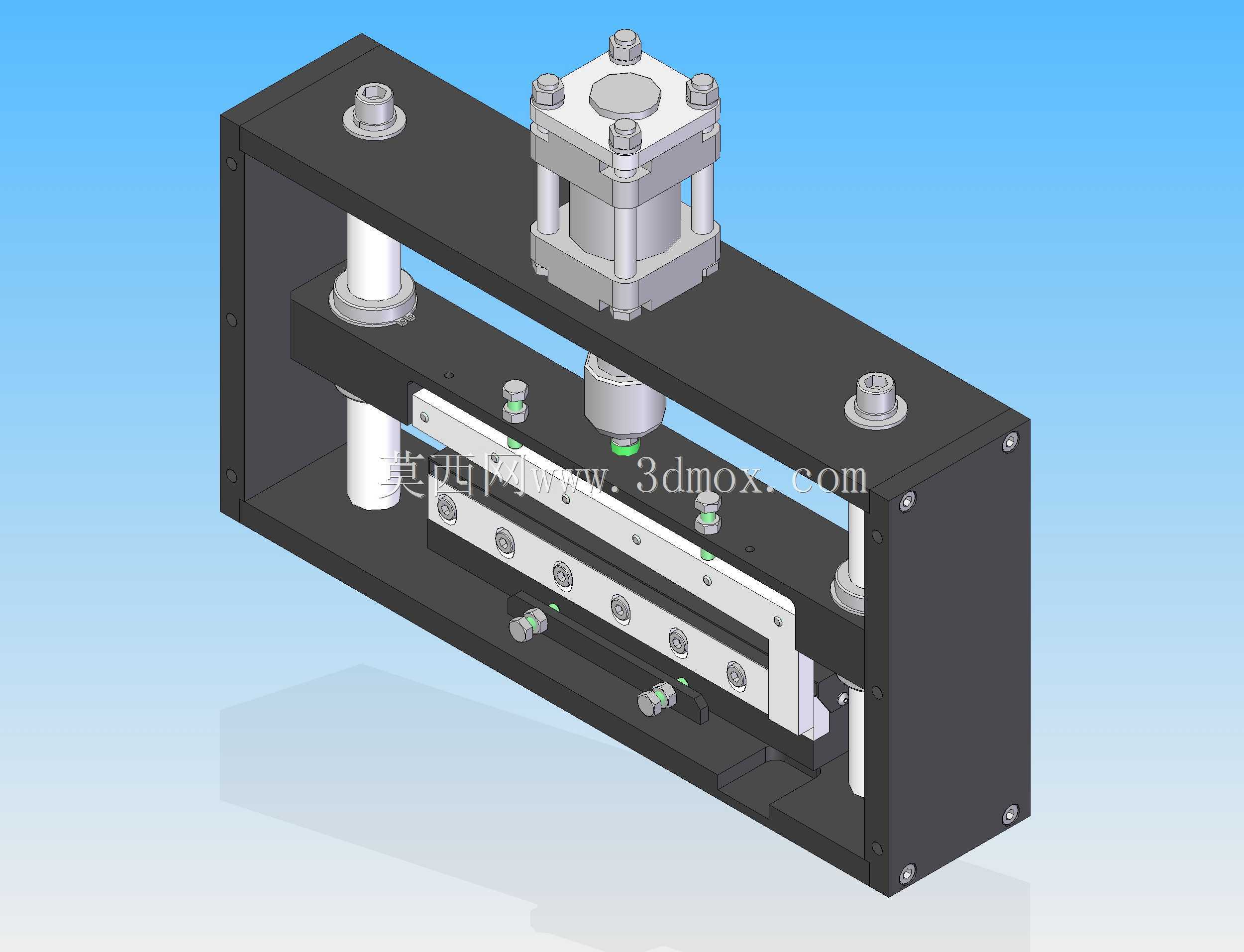

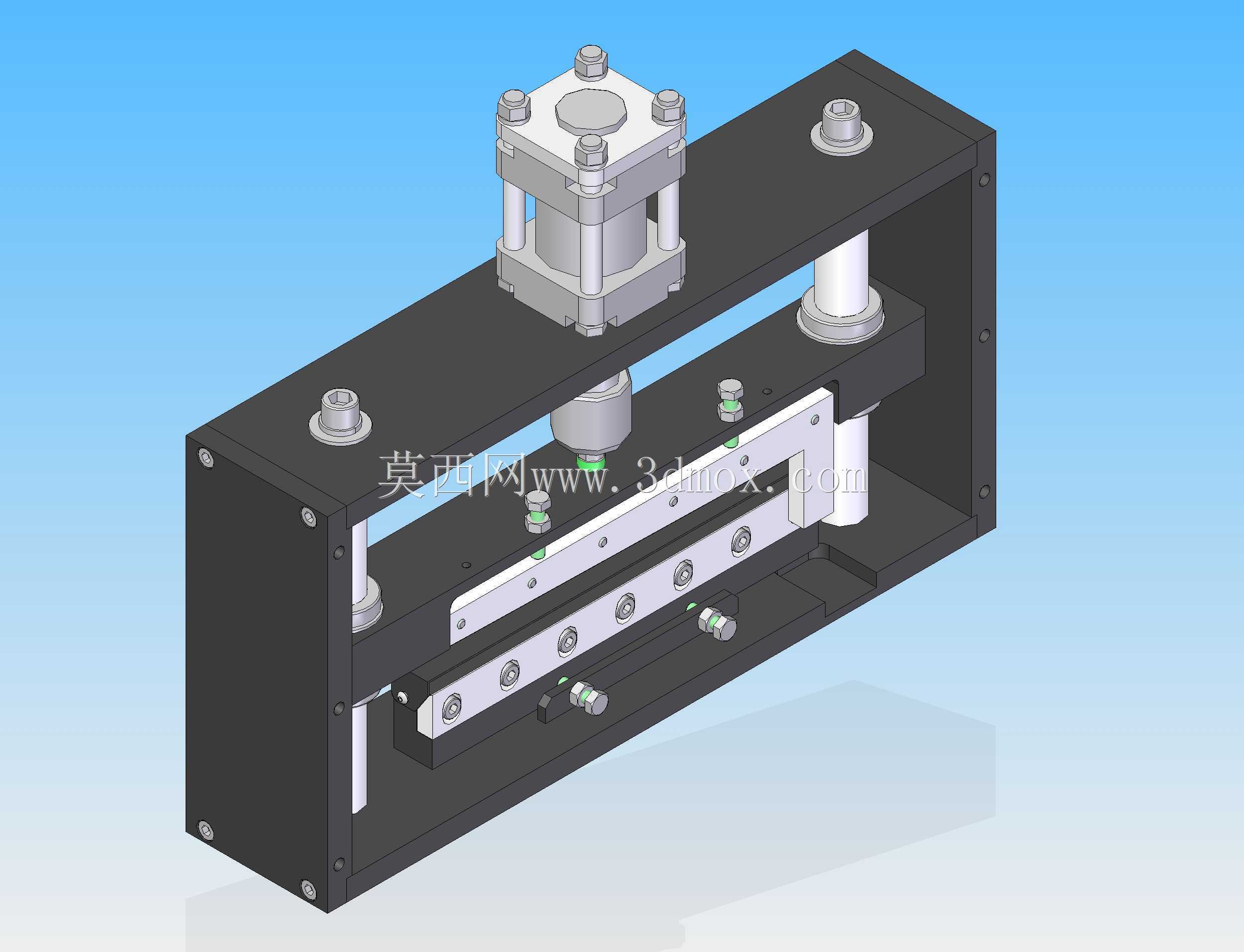

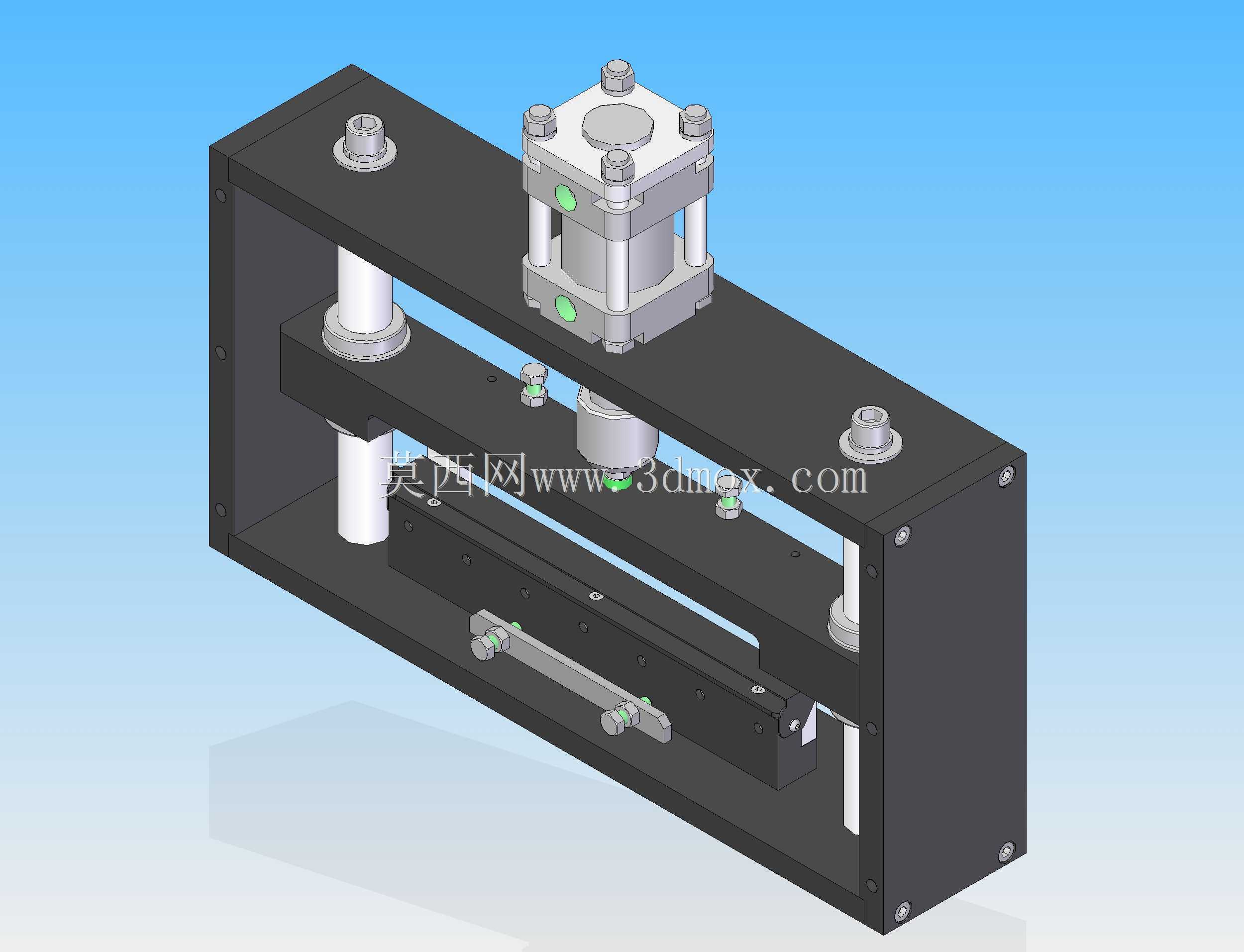

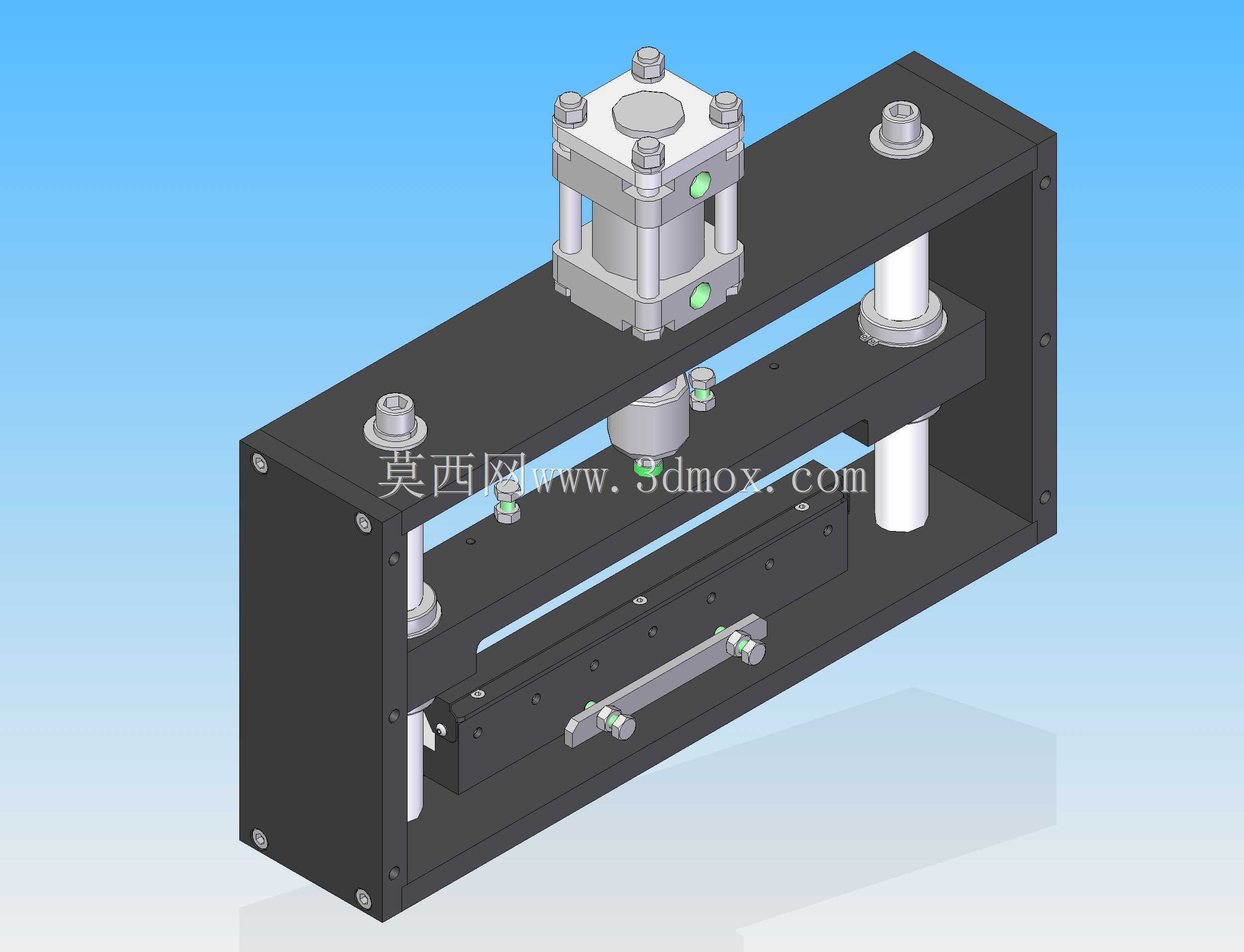

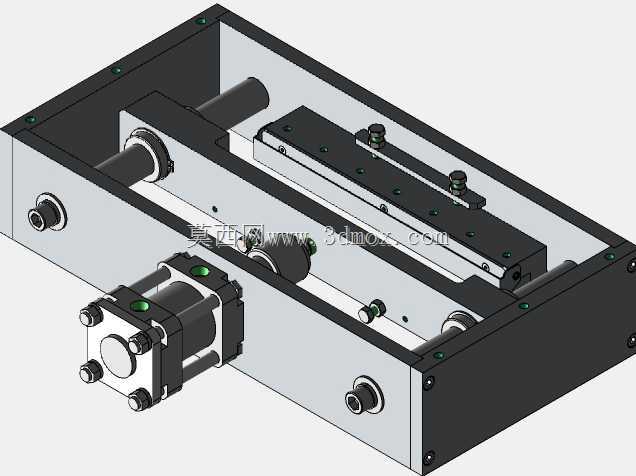

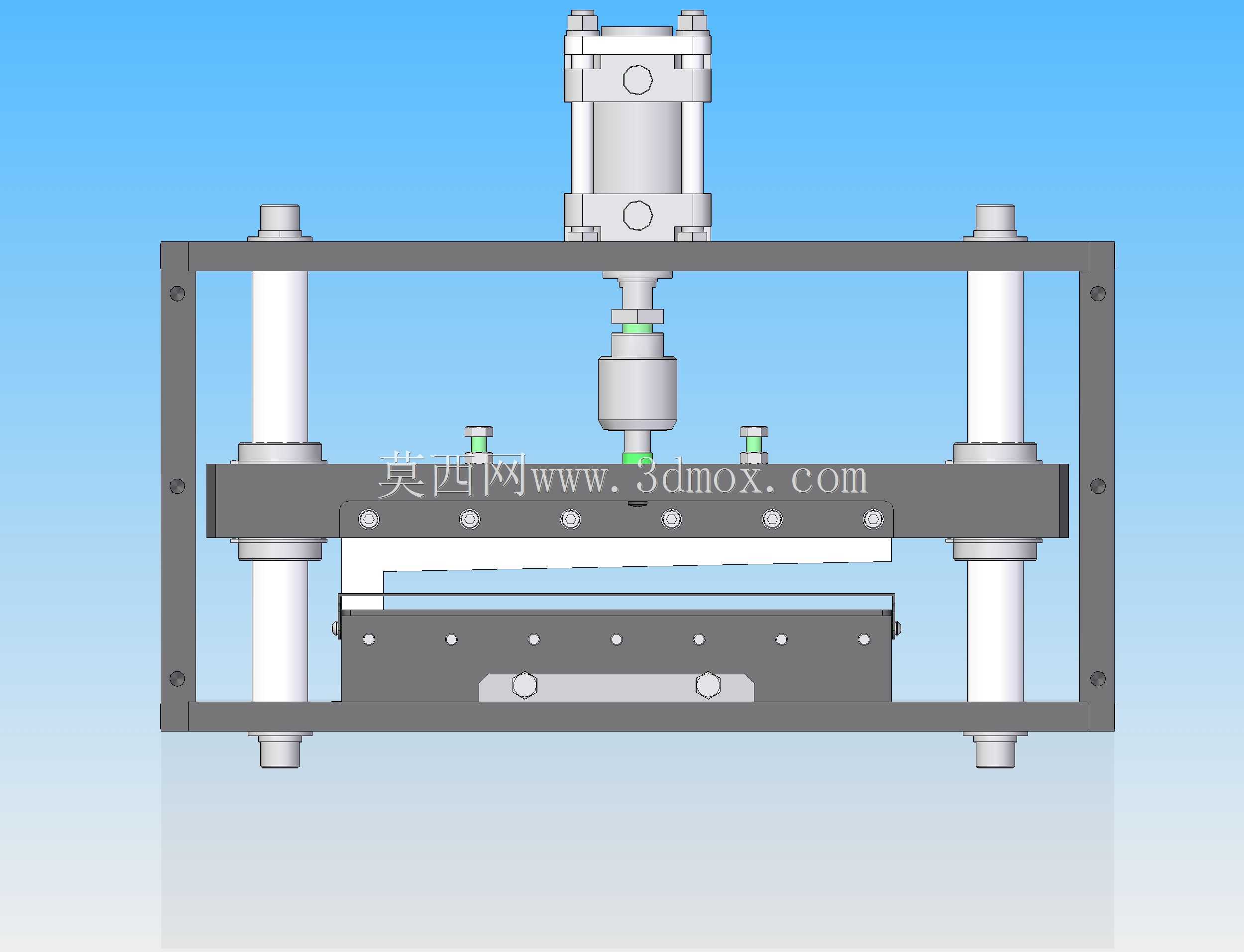

　　该气动裁切机构主要配套于粉碎类设备的入料工段，针对成卷、成束连续送入的待粉碎物料做定长或前置裁切处理，避免过长物料直接进入粉碎腔造成卡滞、缠绕刀组的问题，常见于橡塑回收、办公耗材粉碎、工业边角料处理等场景的入料工位。从结构布局来看，整体采用框架式安装基体，上下两层板通过四根立式导柱做刚性连接，上层板固定标准气动执行缸，缸体输出端连接活动裁切刀架，刀架通过直线轴承与导柱配合，保证上下裁切动作的同轴度与运行平稳性，避免裁切过程中出现偏载卡刀的情况。下层板对应位置设置固定刀座，动刀与定刀采用间隙配合设计，裁切时依靠气缸输出的垂直压力完成剪切动作，相比传统滚刀裁切，该结构对厚度不均、带一定韧性的物料适配性更强，不会出现物料打滑拖料的问题。

　　设计过程中优先考虑了安装边界的适配性，整体框架的安装孔位预留了通用的沉头固定孔，可直接通过螺栓固定在粉碎机入料口的上方法兰位，不需要额外做转接支架，框架的横向宽度匹配常规粉碎机入料口的通径范围，纵向高度预留了气缸的最大行程余量，避免气缸伸出时出现撞缸问题。气路接口采用标准侧接式布局，预留的电磁阀安装位可直接配套常规二位五通电磁阀，不需要额外设计阀组安装板，现场接线接管的适配性较强。裁切刀架的动刀采用快拆式压块固定，当刀刃出现磨损时，只需要松开压块螺丝即可更换刀片，不需要整体拆解刀架，日常维护的操作门槛较低。导柱表面做了硬铬处理，配合带密封的直线轴承，可适应粉碎工段多粉尘的工况，减少粉尘进入配合面造成的磨损卡顿。

　　机构的动作逻辑为待物料送入到设定长度后，气缸伸出带动动刀下行，与定刀配合完成物料切断，随后气缸复位，物料继续送入，整个动作周期可配合前端送料机构的信号做联动控制，不需要人工手动操作。从受力角度来看，框架的侧板采用加厚板材焊接后加工，可承受气缸满行程输出时的反作用力，不会出现框架变形导致的刀位偏移，裁切过程中动刀的运行直线度公差控制在小范围内，保证整幅裁切断面的整齐度，避免出现连丝、未切断的情况。
