微型铜线分离设备结构设计方案

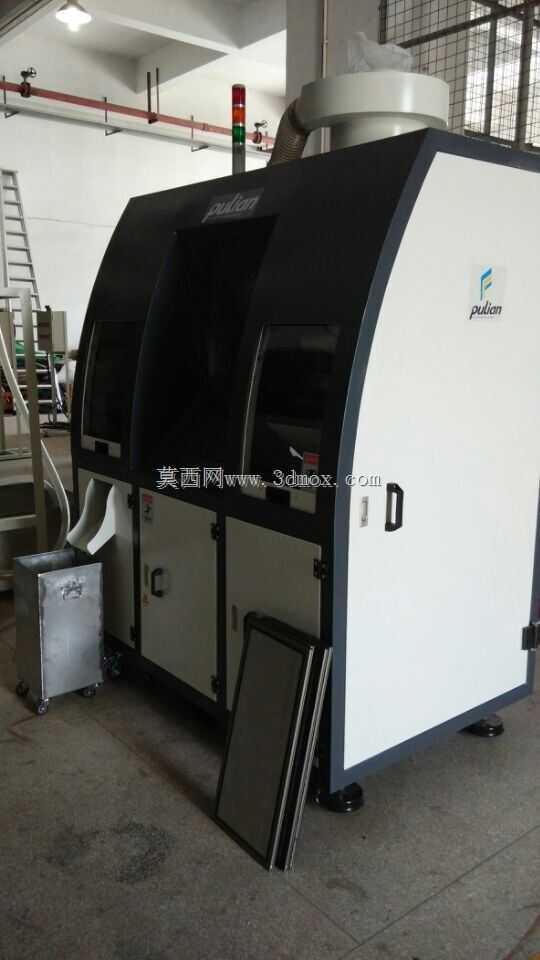

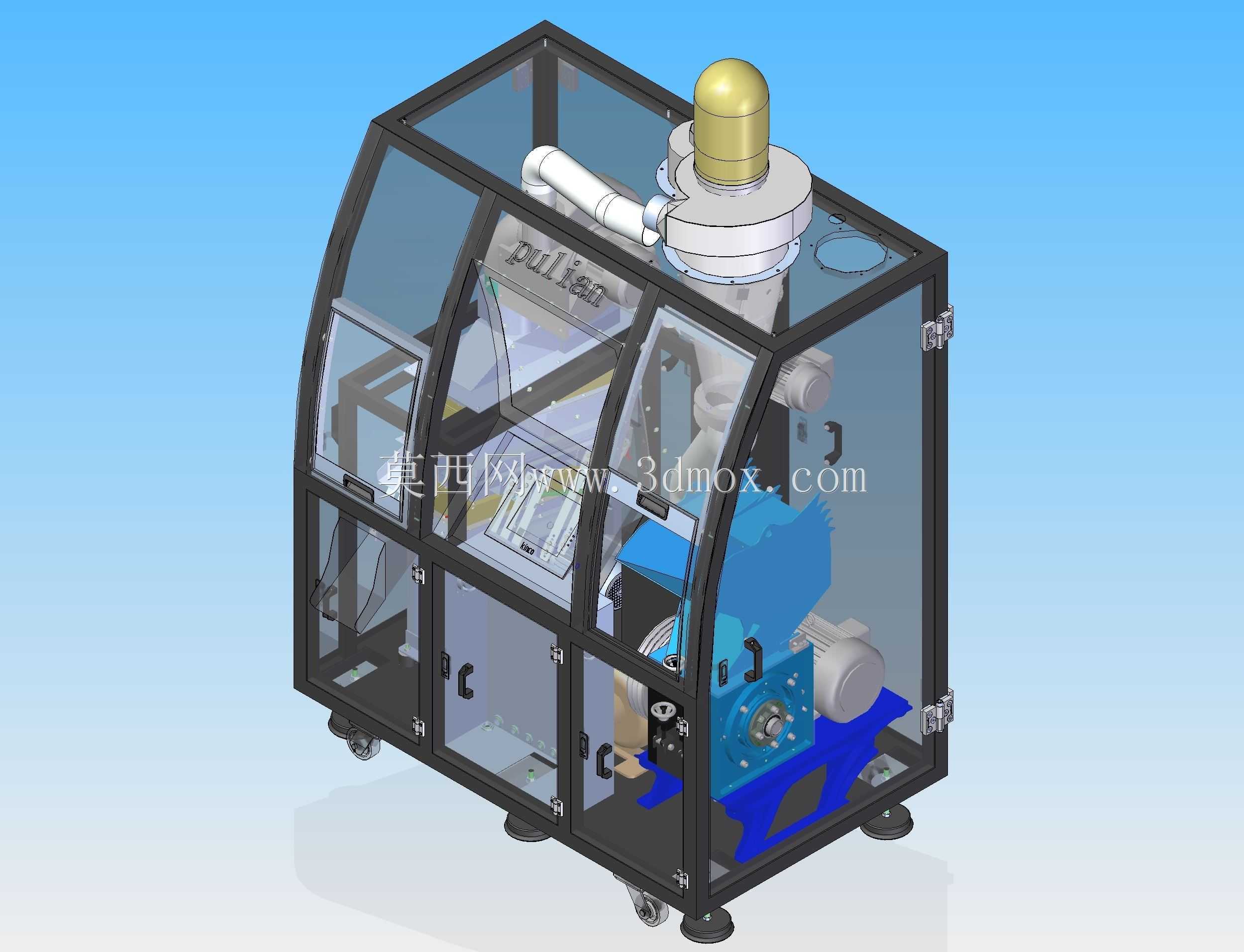

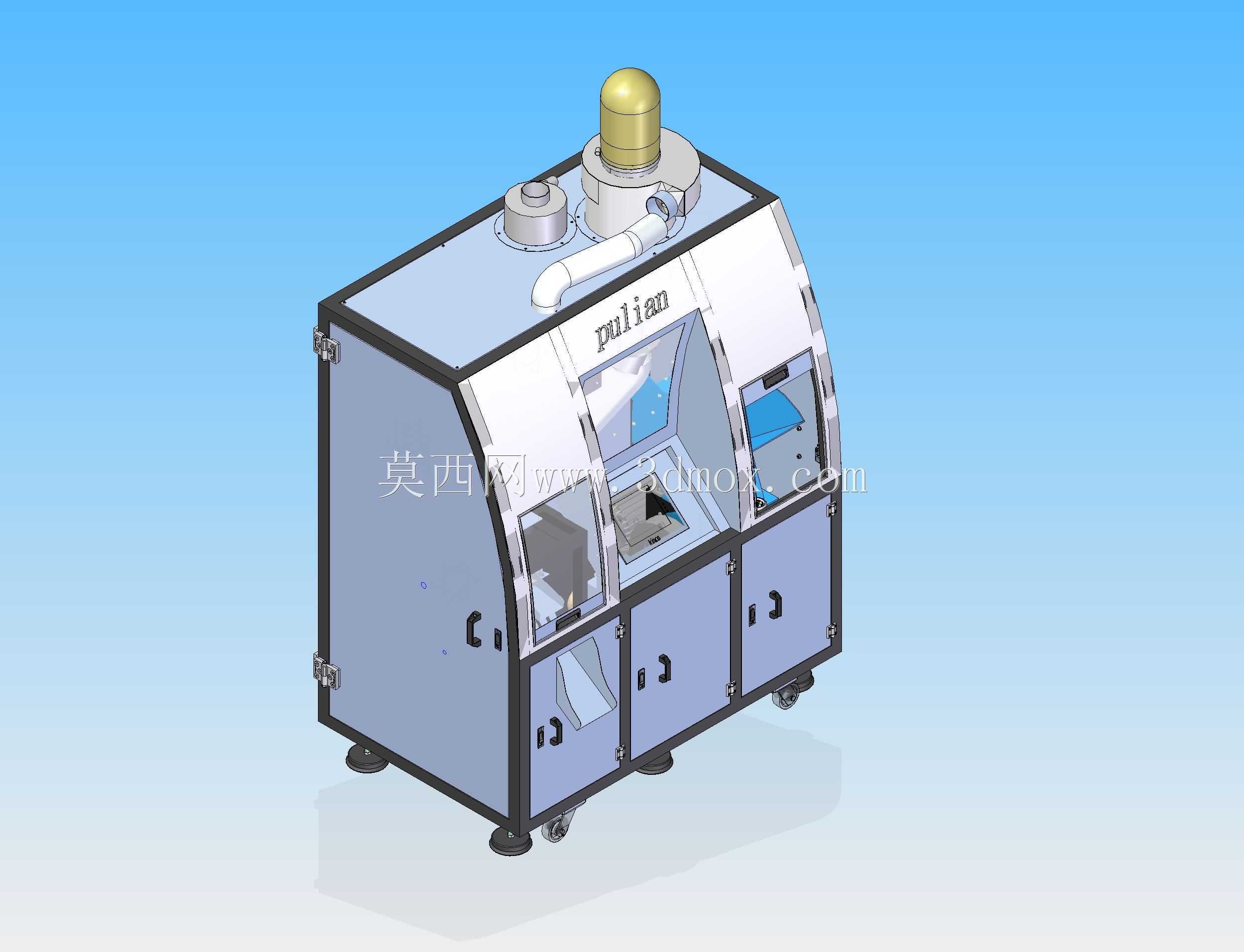

　　这款微型铜线分离设备主要面向废线缆回收加工场景，适配小型回收站、电子废弃物拆解网点的细碎铜塑混合料分选作业，可处理经破碎后的废旧电线、线缆外皮与铜丝混合物料，实现金属铜与绝缘包覆层的高效分离，解决传统人工分选效率低、分选精度差的痛点。设备整体采用框架式封闭结构，外部搭配透明防护门板，既可以实时观察内部分选腔的物料运行状态，也能避免分选过程中细碎物料飞溅、粉尘外溢，改善作业现场的环境。顶部集成的集尘接口可外接工业除尘管路，将分选过程中产生的轻质粉尘、细碎皮屑同步抽走，避免作业区域积尘。设备底部配置可调支撑脚轮，既可以在车间内灵活移位调整工位，也能在固定安装时调平设备，抵消地面不平整带来的运行震动，保障内部分选机构的运行稳定性。

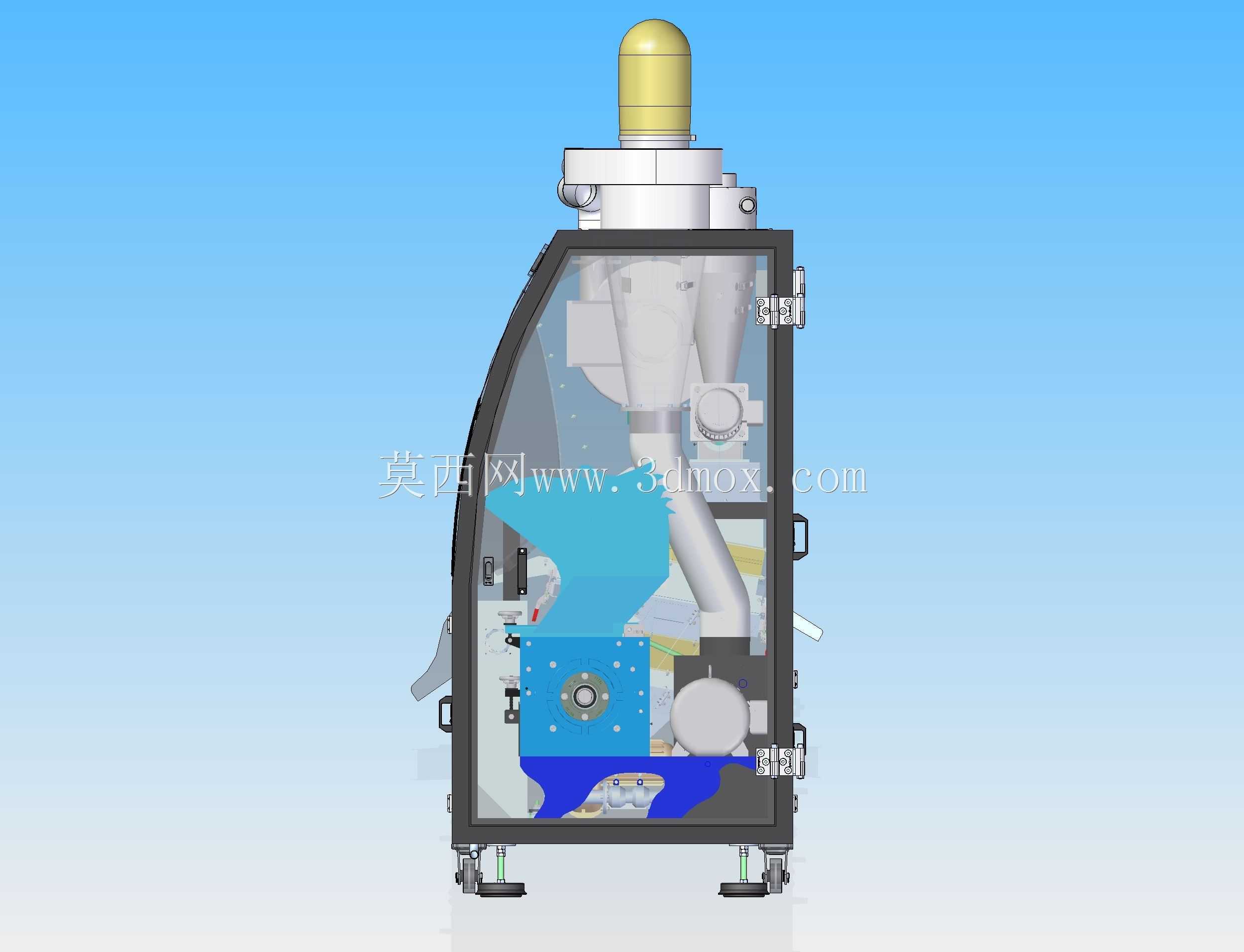

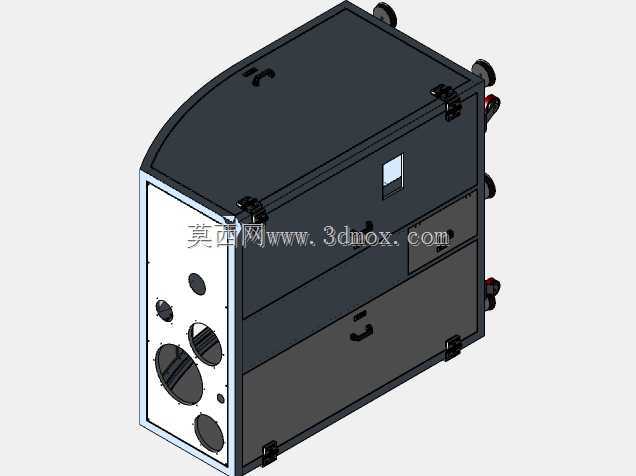

　　从结构设计逻辑来看，设备内部集成了破碎后物料匀料给料机构、风选分选腔、铜料集料区、轻质皮屑出料区几个核心模块，给料端设置的匀料挡板可将进入分选腔的混合物料均匀摊开，避免物料结团导致分选精度下降；分选腔内部的气流流道经过多次仿真优化，可根据铜丝与绝缘皮的密度差调整气流流速，让密度更大的铜丝在重力与气流共同作用下落入铜料收集区，轻质的绝缘皮屑则随气流进入皮屑收集端，分离后的铜料纯度可满足直接回炉冶炼的要求。设备的安装边界预留了充足的维护空间，侧方门板可完全开启，方便操作人员定期检查内部分选流道的磨损情况、清理卡滞的细碎物料，电气控制模块集成在设备侧方的独立仓体内，与分选腔做了密封隔离，避免粉尘进入电气元件引发故障。

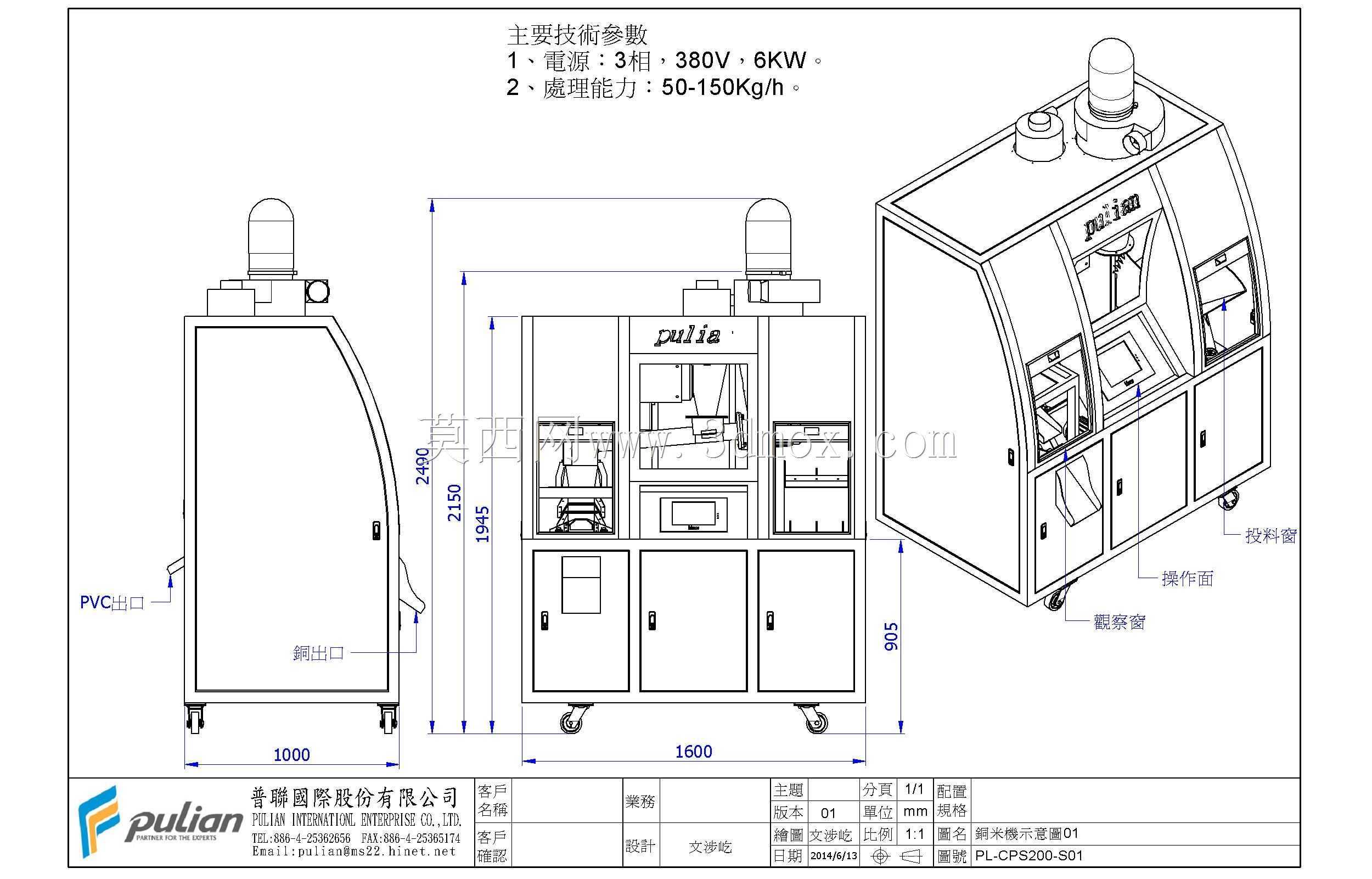

　　设备整体占地尺寸适配小型加工场地的摆放需求，不需要额外做复杂的地基固定，接通电源与除尘管路即可投入使用，相较于大型铜米机，更适合小批量、多批次的废线缆处理作业，也可作为大型回收生产线的精分模块，对粗选后的物料做二次分选提升铜料回收率。
