四档直齿锥齿轮传动啮合结构设计

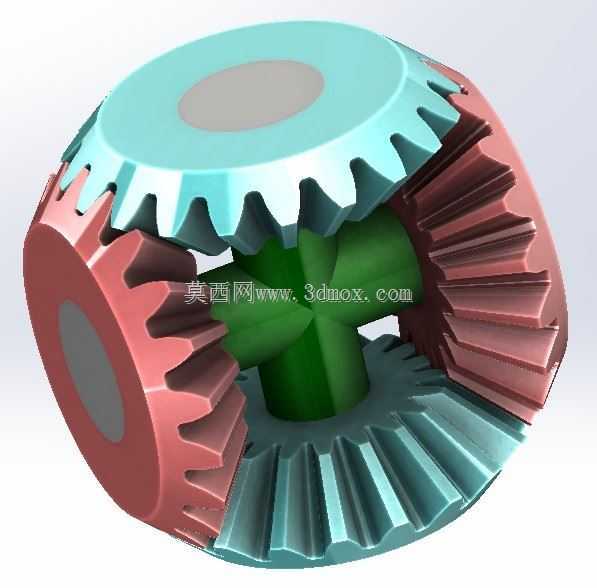

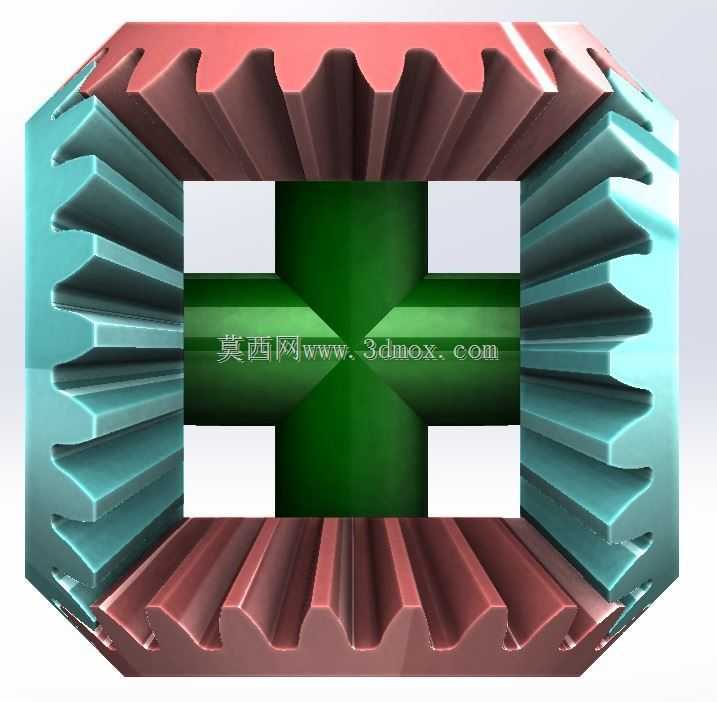

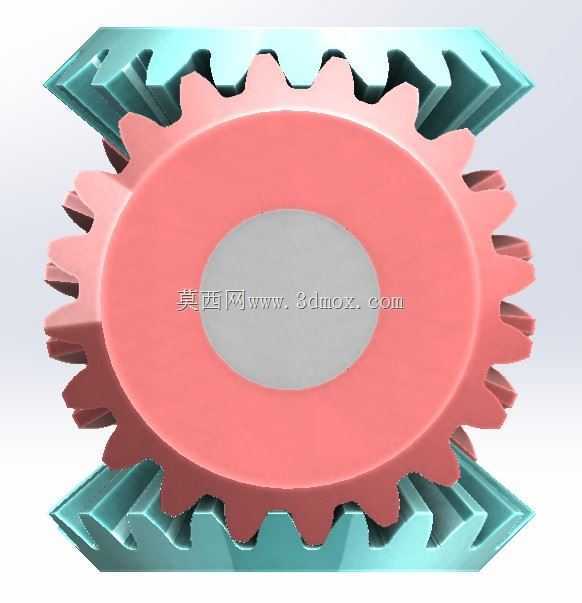

　　这套直齿锥齿轮组共包含4个啮合配对的锥齿轮构件，核心应用场景覆盖中小功率变速传动机构，常见于台式设备的转角动力传递、小型机具的档位切换单元、3D打印定制化传动模组等领域，可实现相交轴之间的旋转运动与扭矩传递，适配两轴呈90度交错的传动布局需求。从实际使用角度看，这类直齿锥齿轮的啮合特性决定了它更适合中低转速、中等负载的传动工况，相比螺旋锥齿轮，直齿结构的加工与成型难度更低，装配时的轴向定位调整逻辑更简单，不需要额外抵消螺旋角带来的轴向分力，对支撑轴承的选型要求更宽松，非常适合入门级传动结构的快速验证与小批量定制生产。设计过程中首先确定了各齿轮的分锥角参数，保证四个齿轮两两啮合时分锥顶点完全重合，避免出现啮合干涉、齿面偏载的问题；

　　齿形参数按照标准直齿锥齿轮的齿制进行匹配，统一模数与压力角，保证啮合时的齿面接触迹线沿齿长方向均匀分布，减少运转过程中的冲击与异响。齿宽取值控制在分锥母线长度的三分之一左右，既保证足够的齿面接触强度，又避免齿宽过大导致小端齿形过薄、成型后强度不足的问题，尤其适配树脂材料3D打印的工艺特性，打印时无需添加过多支撑结构，齿面成型质量稳定，去除支撑后不需要大量二次打磨即可满足啮合间隙要求。安装边界方面，四个齿轮的轴向定位基准均设计在各自的背锥端面，装配时可通过轴肩与挡圈直接实现轴向固定，不需要额外设计复杂的定位结构；各齿轮的内孔预留了标准轴径的配合公差，可直接适配常用的圆轴传动，径向定位通过键槽或者顶丝即可完成固定，整体安装空间紧凑，

　　四个齿轮组合后形成的传动单元占用体积小，可嵌入到狭小的设备腔体内部，完成动力的转角传递与四档变速的切换动作。实际装配调试时，只需要调整配对齿轮的轴向距离，将齿侧间隙控制在合理范围内，即可保证运转顺畅，不会出现卡滞、打齿的问题，树脂材质打印的成品可满足低速演示、教学模型、轻载传动的使用需求，若替换为金属材质加工，也可适配更大负载的工业传动场景。
