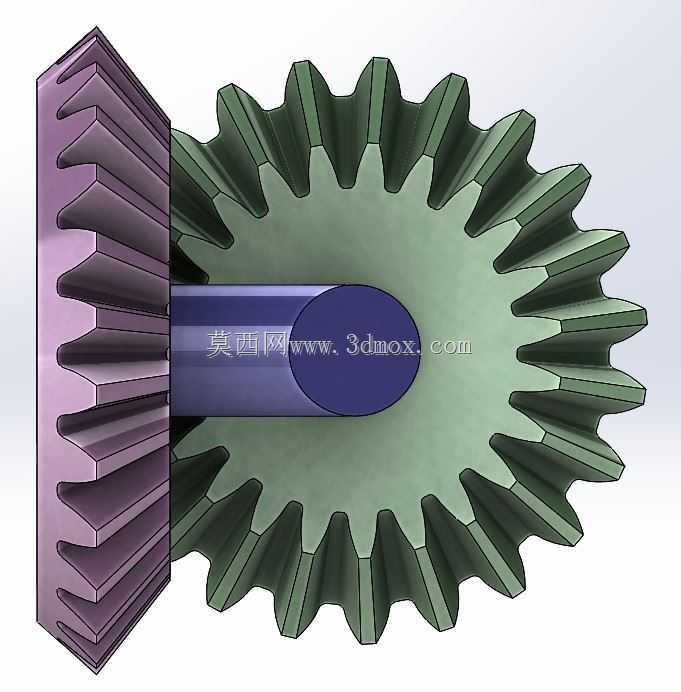

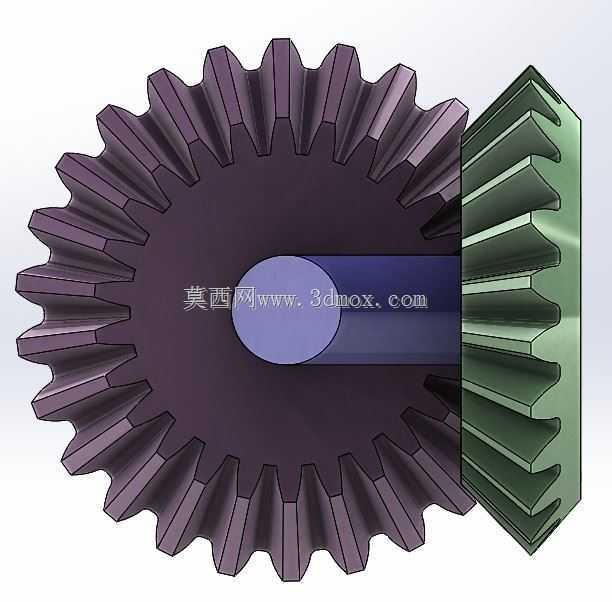

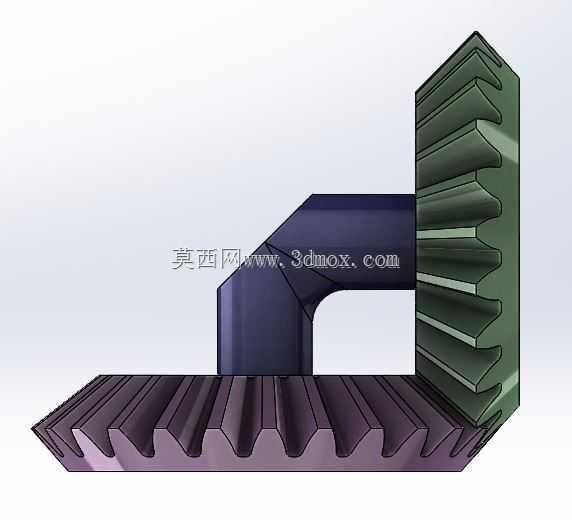

正交直齿锥齿轮两轴传动结构

　　这套正交布置的直齿锥齿轮啮合结构，核心作用是在空间垂直交错的两根传动轴之间传递旋转动力与扭矩，在小功率传动、对传动精度有中等要求的设备场景中应用十分广泛，比如小型轻工设备的转角动力传输、桌面级教具演示结构、3D打印定制的小型传动模组里，都能见到这类结构的身影。从实际使用的角度看，直齿锥齿轮的加工与装配门槛相对螺旋锥齿轮更低，不需要复杂的专用加工机床就能完成齿形加工，对小批量定制、非标设备改造的场景十分友好，日常维护时的拆装调整也更便捷，不需要反复校核螺旋角带来的轴向力叠加问题。设计这套结构时，首先要确定两轴的垂直交角为标准90度，两个配对齿轮的节锥角之和需要严格等于轴交角，避免啮合时出现齿顶干涉或者齿面接触偏载的问题；

　　齿形参数选择上，采用标准压力角的渐开线直齿齿形，齿宽取值控制在节锥母线长度的三分之一以内，避免齿宽过大导致小端齿槽过窄、加工时刀具无法完整切削成型，同时也能减少装配误差带来的齿端应力集中问题。安装边界方面，两个齿轮的轴向定位基准需要以节锥顶点的重合度为核心，装配时要保证两个齿轮的背锥面对齐，此时齿面的接触斑点会均匀分布在齿高中部，既不会出现大端接触导致的冲击噪音，也不会出现小端接触带来的齿面快速磨损。齿轮的轮毂部分做了等直径的轴孔设计，轴孔与轴的配合选用过渡配合，搭配平键传递扭矩，轮毂的轴向长度要大于配合轴径的1.2倍，保证传动时轴与齿轮的连接刚度，避免高速转动时出现齿轮晃动。这套结构的零件全部可以采用3D打印工艺制作成型，

　　打印时选择层厚0.15mm的参数，齿面不需要额外做支撑就能获得足够的成型精度，完全能满足低速演示、小负载传动的使用需求；如果用于金属切削加工的场景，齿部可以采用调质处理后高频淬火的工艺，提升齿面的耐磨性能，适配更大功率的传动场景。实际运转过程中，直齿锥齿轮的啮合是沿齿宽方向逐步进入和退出啮合的，相比圆柱直齿轮的冲击会稍大一些，因此适合转速不超过1500转每分的传动场景，装配时预留0.1mm左右的齿侧间隙，既能补偿热膨胀带来的尺寸变化，也能储存少量润滑脂，减少齿面的干摩擦磨损。
