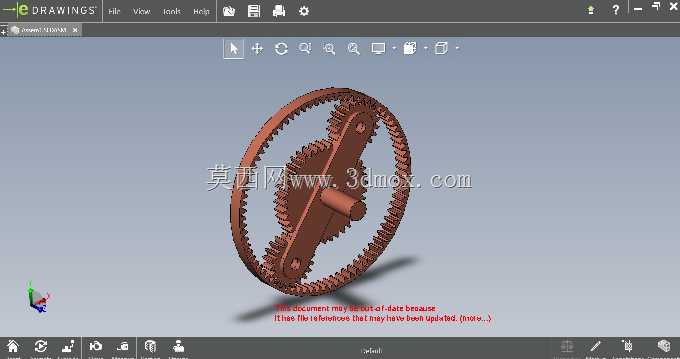

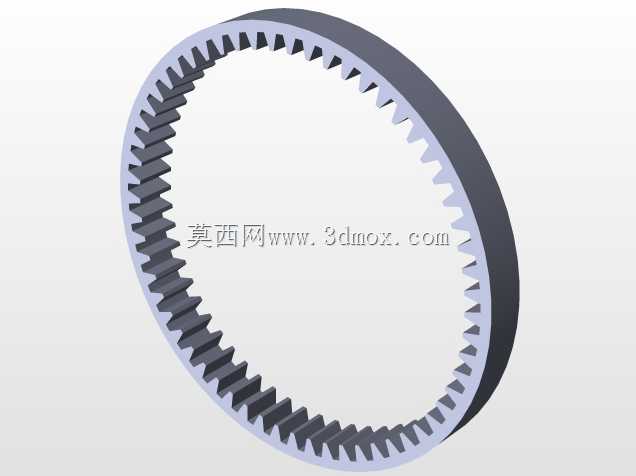

这套内啮合行星齿轮传动结构,常见于小空间大传动比的动力传递场景,比如精密仪器的进给机构、小型自动化设备的减速单元、传感装置的力矩传输模块里都能见到这类结构的身影。不同于普通外啮合齿轮组,这套结构采用大直径内齿圈搭配中间行星轮与中心轴的布局,能在极小的安装空间内实现较高的减速比,同时传动过程中啮合齿数更多,运行平稳性远优于同尺寸的外啮合直齿轮组,负载传递时的齿面接触应力分布更均匀,能承受更大的短时冲击载荷。设计之初首先要敲定的是安装边界:内齿圈的外径决定了整套机构的最大安装轮廓,中心轴的轴径与伸出长度要匹配后续连接的负载端安装孔位,行星轮的安装销轴位置需要严格按照行星轮系的配齿公式计算,保证三个(或对应数量)行星轮能同时与内齿圈、

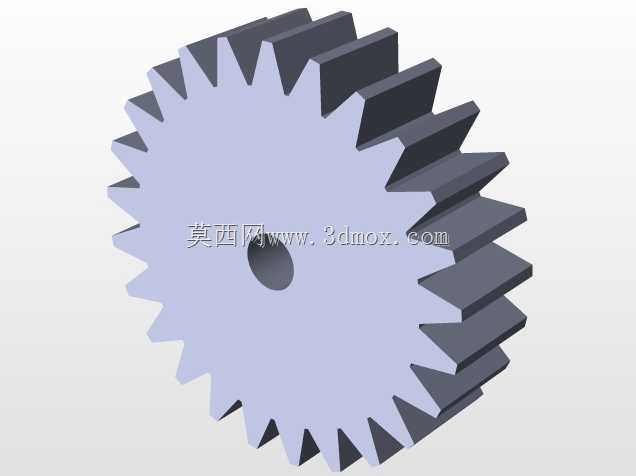

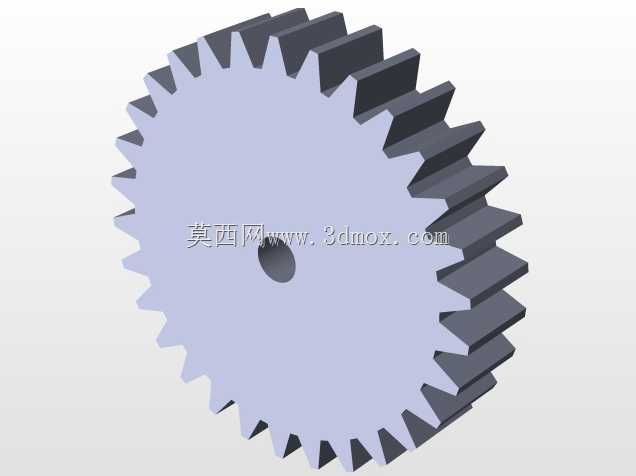

中心轮顺畅啮合,不出现卡齿、侧隙不均的问题。实际应用中,这类结构不需要额外设置复杂的支撑壳体,内齿圈本身可以作为固定端或者输出端使用,当固定内齿圈时,动力从中心轴输入,行星架输出就能得到大减速比的动力输出;如果固定行星架,内齿圈与中心轴配合还能实现差速传动的效果,适配不同的传动需求。齿形设计上采用标准渐开线直齿,加工难度低,普通滚齿、插齿设备就能完成加工,不需要专用的定制刀具,量产时的成本控制更有优势。安装时需要注意行星轮销轴的同轴度误差,整套结构装配后要手动盘动检查转动顺滑度,侧隙控制在合理区间,既不能因为侧隙过小出现运转卡滞、温升过高的问题,也不能因为侧隙过大导致传动回程误差超标,影响精密传动场景下的定位精度。
这类传动结构的传动效率普遍能达到九成以上,长期运行的磨损量小,维护时只需要定期在齿面涂抹润滑脂即可,不需要复杂的保养流程,在对安装空间有严格限制、同时需要稳定减速传动的场景下,这类内啮合行星轮系的适配性远优于普通的平行轴外啮合齿轮组。
