箱式凸轮驱动多自由度拾取执行机构

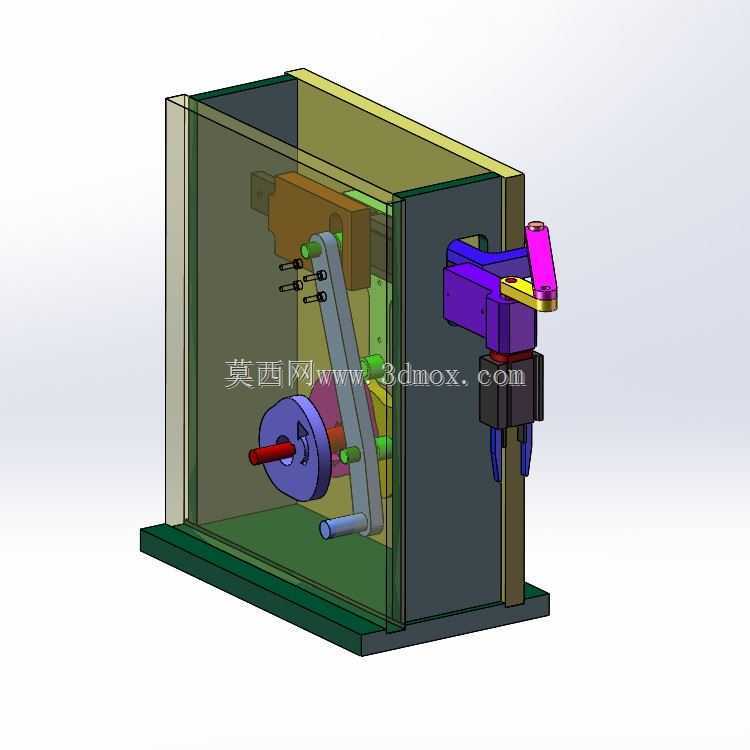

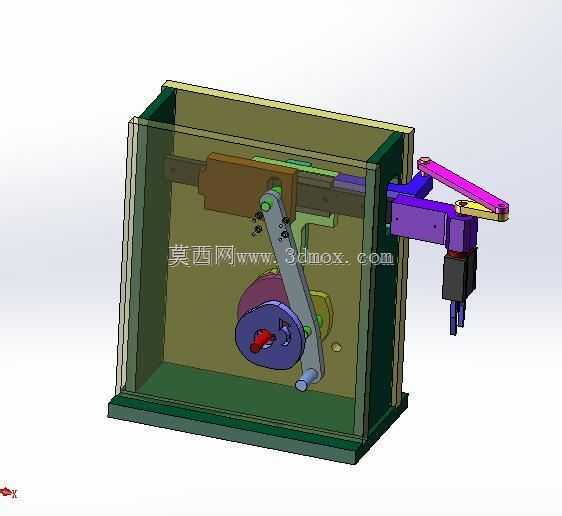

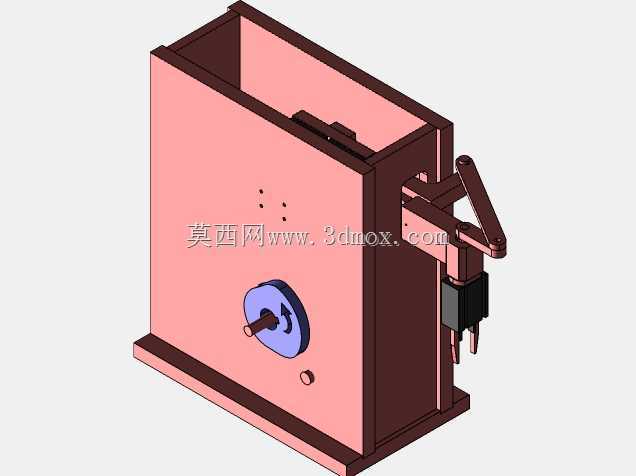

　　该执行机构采用封闭箱式承载结构设计，将核心传动组件全部集成于金属框架壳体内部，可有效隔绝生产现场的粉尘、切削液飞溅对传动副的磨损干扰，适配电子元器件分拣、小零件精密装配、轻工产线上下料等对执行端动作节拍一致性要求较高的工位场景。整套机构的动力输入为布置于箱体下部的凸轮组件，通过盘形凸轮的轮廓曲线驱动随动摆杆做定角度往复摆动，摆杆另一端通过铰接连杆连接水平布置的滑移导轨，将凸轮的旋转运动转化为水平方向的直线往复位移，同时导轨末端通过多段铰接的彩色连杆组连接末端执行夹头，可同步实现夹头的竖直方向升降、小角度姿态调整动作，整套动作时序完全由凸轮轮廓曲线保证，无需额外的电控点位调试，只要输入转速稳定，即可长期保持一致的动作节拍，

　　重复定位精度可满足小尺寸零件的拾取转移需求。从安装边界来看，箱体底部为平整安装基面，可直接通过螺栓固定在设备台面或专用立架上，整体外伸的执行端长度控制在箱体宽度的二分之一以内，运行过程中不会出现超出预设安全边界的动作轨迹，可直接嵌入现有产线的工位间隙中，无需对原有设备布局做大幅改动。设计过程中优先考虑了传动副的磨损补偿空间，凸轮随动件采用标准滚轮轴承，可直接替换标准件降低维护成本，所有铰接点均预留润滑注油通道，日常维护无需拆解整个箱体。末端夹头采用模块化接口设计，可根据拾取零件的材质、形状更换真空吸嘴、气动夹指等不同执行端，适配从薄型片状电子零件到小型金属结构件的不同拾取需求。整套机构的动作逻辑完全靠机械结构保证，

　　无需复杂的多轴联动控制程序，相比多伺服轴组成的拾取机械手，成本更低、抗干扰能力更强，适合在节拍固定、动作路径单一的大批量生产工位长期连续运行，箱体侧面预留透明观察窗位置，可随时观察内部传动件的运行状态，及时排查卡滞、磨损等潜在故障，避免突发停机影响产线运行效率。
