手推式电动草坪修剪作业设备结构设计

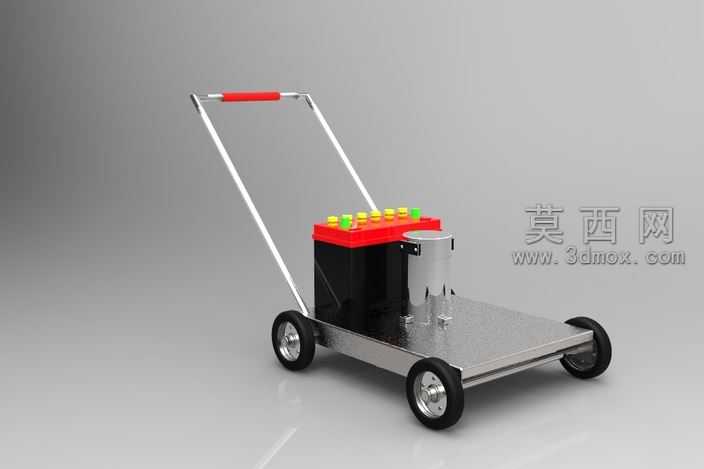

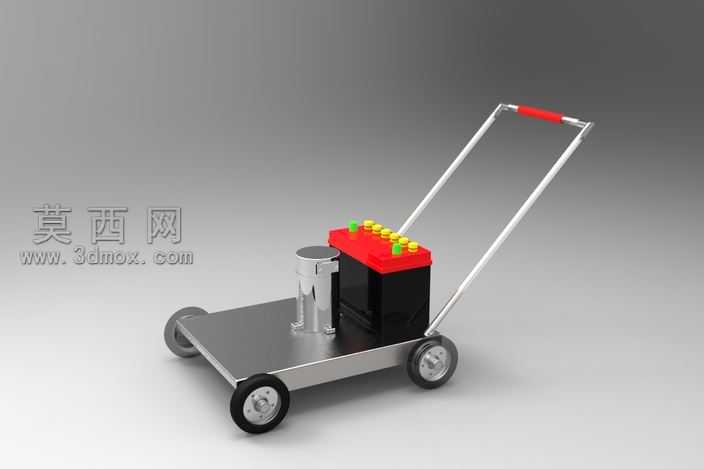

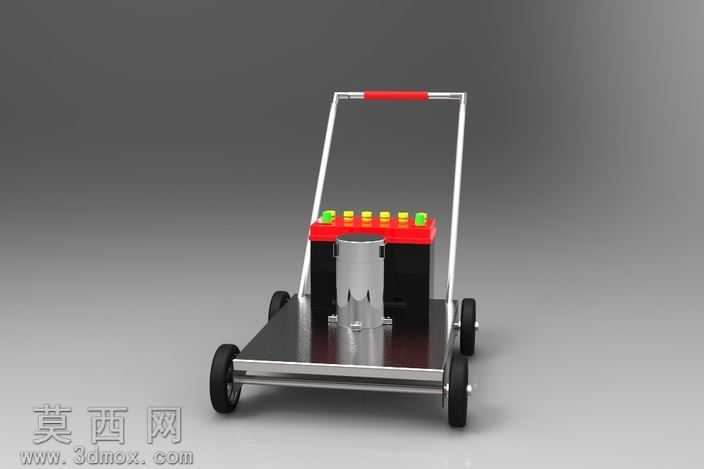

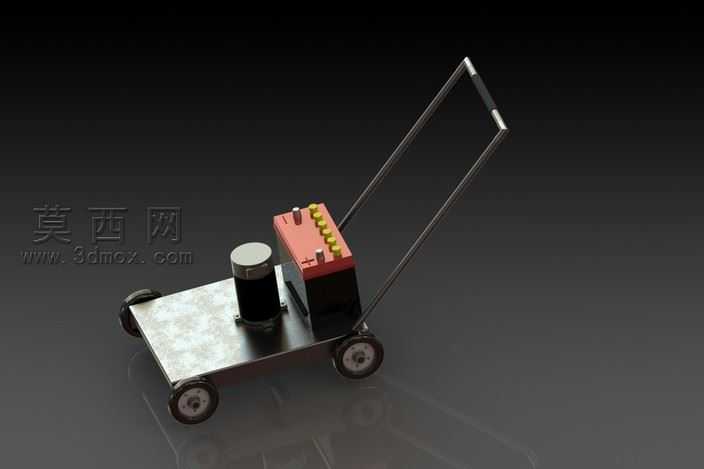

本作品为手推式电动草坪修剪设备的三维建模设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，从整体框架到细小零件均遵循实际生产装配逻辑进行尺寸约束，确保各部件间的装配干涉量控制在合理范围内，可直接用于后续的工程出图与样机试制参考。模型整体采用手推小车式承载结构，底部为金属平板承载基座，四角配置带橡胶轮面的行走脚轮，其中后侧两轮为定向轮、前侧两轮配合可转动的推拉杆结构实现转向功能，推拉杆顶端设置红色防滑握持套，符合人体工程学的握持高度设计，能够降低长时间作业的操作疲劳感。动力与能源部分，模型还原了铅酸蓄电池组的安装结构，电池顶部设置红黑配色的绝缘上盖，上盖表面布置多组接线端子与功能按钮，清晰呈现电路控制模块的布局位置，电池组通过金属压块与紧固件固定在承载平板上，避免作业过程中因颠簸出现移位。修剪执行端设置在承载平板前侧，采用立式金属刀座结构，刀座与平板间通过螺栓实现可拆卸连接，方便后续对修剪刀具进行维护更换，刀座的高度预留了多档调节空间，可适配不同留茬高度的草坪修剪需求。渲染阶段采用金属质感材质还原承载平板、推拉杆、紧固件的金属光泽，为橡胶轮面、握持套、电池上盖分别赋予哑光橡胶、防滑塑胶、绝缘塑料的对应材质，通过光影调整突出各部件的材质差异与结构层次，整体渲染效果清晰展现设备的结构组成与外观形态。设计过程中充分考虑家用及小型场地草坪修剪的使用场景，整体结构紧凑简洁，没有冗余的复杂部件，既保证了设备的结构强度，又控制了整体重量，方便单人操作与转运，电池供电的设计也规避了燃油动力的噪音与尾气问题，更适合庭院、小区公共绿地等场景的修剪作业需求，各部件的连接方式均采用常规紧固件连接，降低了生产加工与后期维护的成本。
