凸轮分割器间歇回转分度传动装置

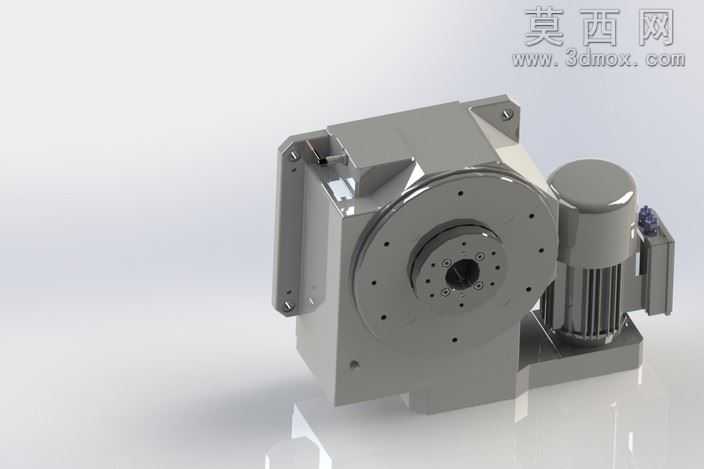

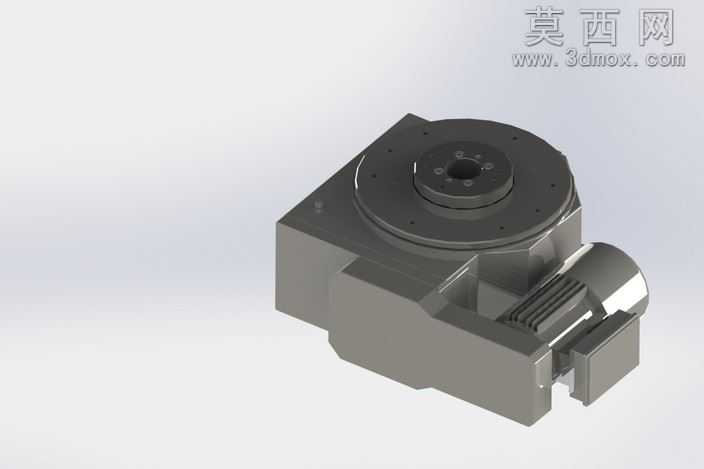

本模型为高精度间歇回转分度用凸轮分割器，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械设计规范，对各部件的装配关系、配合公差进行了精准还原。模型主体分为箱体基座、入力凸轮轴、出力转塔、转盘安装面、驱动连接端五大核心部分，建模时首先搭建整体装配骨架，确定入力轴与出力轴的垂直空间交错关系，再逐一绘制各零件的实体特征：箱体部分采用铸铁材质的哑光金属质感渲染，表面做了铸造圆角与安装定位孔的细节刻画，预留的电机安装位与固定地脚孔完全符合实际安装尺寸标准；入力轴端的弧面共轭凸轮通过曲面扫描、边界混合等命令完成复杂型面构建，确保凸轮轮廓曲线与转塔上的滚针轴承能够实现无间隙啮合，渲染时对凸轮工作面做了精磨金属的高光处理，区分出加工面与非加工面的质感差异；出力转塔部分均匀分布的滚针轴承安装位做了阵列特征处理，每个滚针都单独建模并设置了转动副约束，还原真实的滚动接触状态；顶部的转盘安装面刻画了T型槽与定位销孔，方便配套工装夹具的安装对接，侧面的驱动电机连接端还原了电机法兰与输出轴的配合结构。设计过程中重点考量了间歇分度的定位精度与负载承载能力，通过结构优化让箱体的筋位布局既满足刚性要求又控制整体重量，各密封位、轴承安装位的尺寸都参照标准机械零件手册设定，渲染阶段采用工业产品常用的冷灰金属色调，搭配柔和的环境光突出部件的结构层次感与装配逻辑，完整还原了该类精密分度部件的真实外观与内部构造，可用于自动化生产线的工位转台配套设计参考、传动机构原理演示以及相关设备的虚拟装配验证。
