手摇式提洛尔抹灰作业工具结构设计

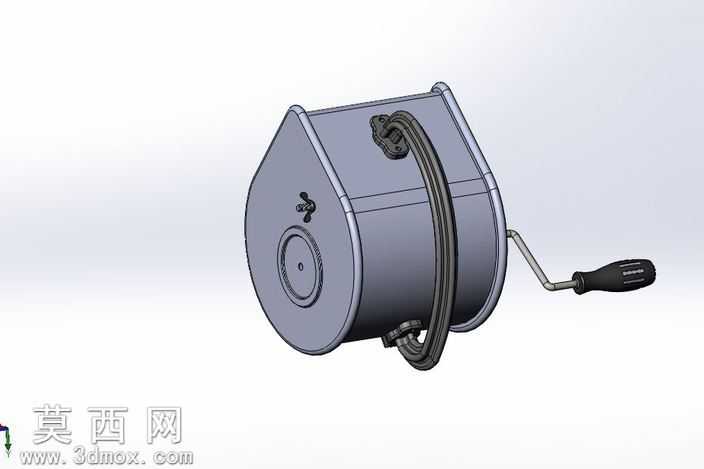

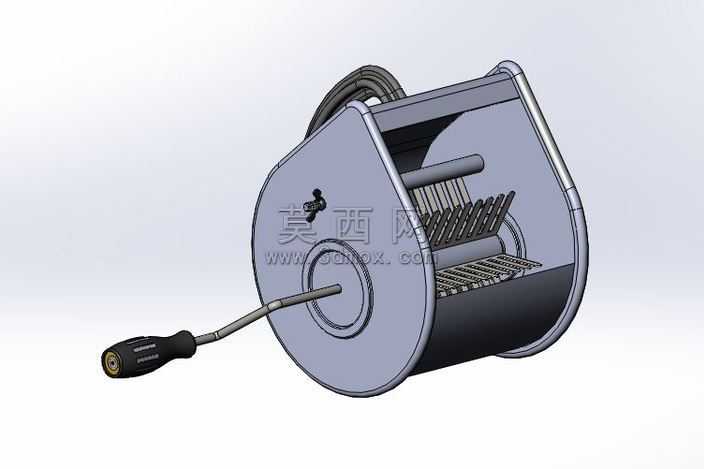

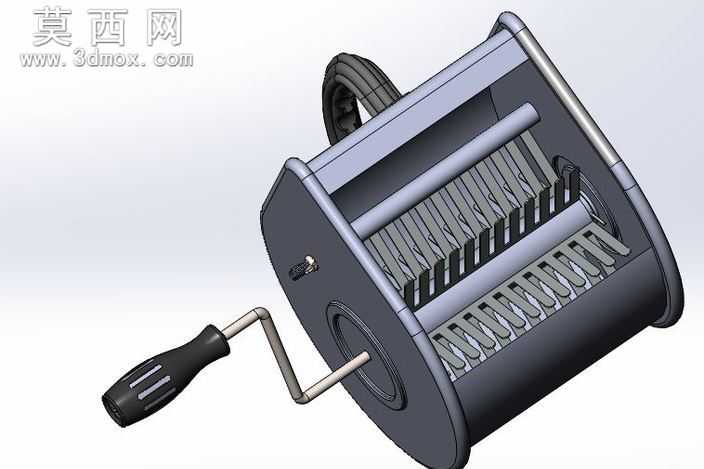

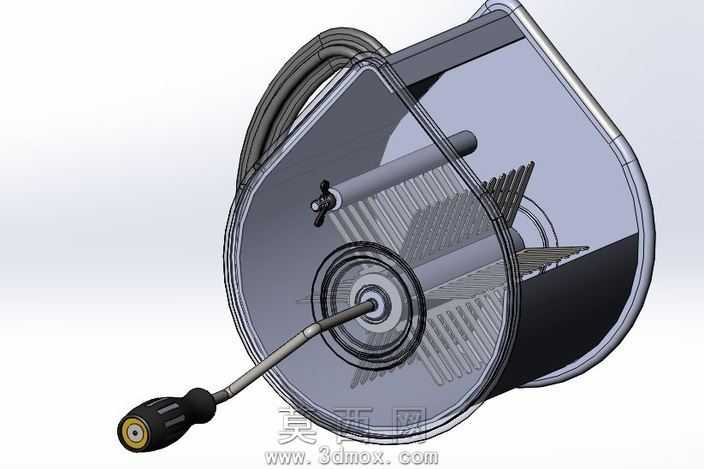

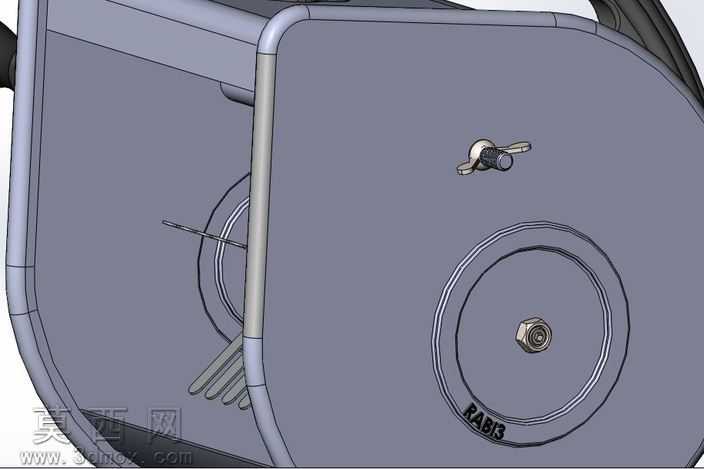

本作品为手摇驱动的抹灰作业工具三维建模成果，建模过程中依托参数化三维设计软件完成全结构1:1比例还原，整体采用自顶向下的设计思路，先完成整体功能框架的布局规划，再逐一拆分零部件完成细节建模，确保各部件装配间隙符合实际加工与运动需求。模型外观渲染采用哑光工程塑料与磨砂金属材质搭配，手摇握把部分模拟防滑橡塑包裹质感，表面添加细微的防滑纹理凹凸效果，金属传动杆件做拉丝金属质感处理，主体滚筒外壳采用深灰色哑光硬质塑料材质，还原真实手持工具的材质视觉表现。结构设计上，整体采用卧式滚筒布局，外侧设置C型金属防护外框，顶部集成便携提手结构，方便作业过程中手持转移；侧部伸出的手摇驱动组件包含防滑握把、弯折传动曲柄与连接转轴，转动手摇柄时可通过内部传动结构带动滚筒组件同步运转。内部核心作业组件为双排交错排布的抹灰齿板结构，齿板采用等距阵列排布，相邻齿板间隙均匀，转动过程中可实现灰料的均匀摊铺与抹平作业；侧部外壳设置有锁紧卡扣结构，可实现外壳的快速开合，方便内部齿板的清理与更换。建模过程中对所有运动部件做了装配干涉检查，确保手摇曲柄转动时，内部齿板滚筒运转无卡滞，各连接部位的轴孔配合公差符合手动工具的装配要求，所有零部件均做了实体化处理，无破面、无重叠几何，可直接用于后续的工程图导出、3D打印验证或结构优化参考。整体设计兼顾手动操作的省力性与作业的实用性，结构紧凑无冗余部件，符合手持作业工具的人机工程学要求，握把角度与提手位置均经过布局优化，长时间手持作业不易产生疲劳感。
