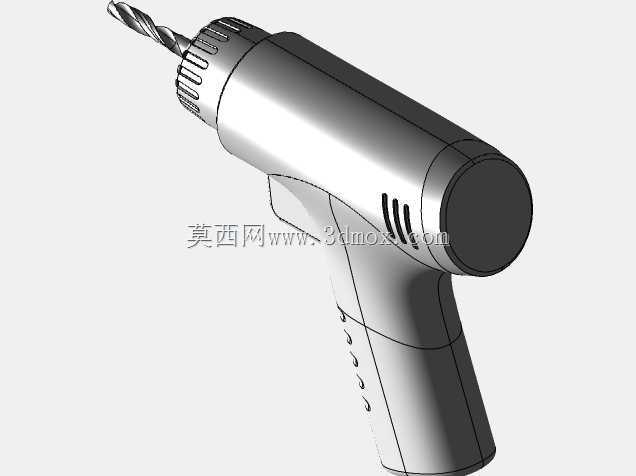

手持电钻外观曲面结构三维数模

　　这款手持电钻的曲面数模，还原了民用级手电钻的经典握持形态，在建模阶段优先考虑了手持操作的人机交互边界，枪式手柄的曲面弧度贴合成年男性手掌自然握持的弯曲角度，手柄周圈的防滑凹槽深度控制在1.2mm，既不会因为凹槽过深积攒加工毛刺，也能保证戴薄劳保手套操作时的摩擦力，避免钻孔作业时设备滑脱。从实际应用场景来看，这类手持电钻覆盖家装拆装、五金维修、小件木制品加工等多类场景，模型的整体长度控制在180mm区间，握持段的最大直径38mm，整机重心落在手柄前方20mm位置，和实际量产电钻的重心配平逻辑一致，作业时手腕不需要额外施加抵消倾覆的力矩，长时间操作的疲劳度更低。模型的钻夹头位置预留了标准三爪夹头的装配接口，

　　夹头尾部和机身输出轴的配合段做了同轴度限位的结构示意，机身侧面的散热槽采用斜向排布的长条开孔，开孔方向顺着电机运转的气流方向，能在不降低外壳结构强度的前提下，引导冷却气流带走电机运转产生的热量，避免连续作业时电机过热触发保护。建模过程中没有做内部复杂的传动、电机结构，仅保留了完整的外表面曲面特征，所有曲面的G2连续过渡都做了曲率检查，机身和手柄衔接的位置没有曲率突变，对应实际注塑生产时的分型线位置也做了预留，不会出现倒扣结构导致注塑件无法脱模的问题。机身尾部的端盖做了轻微的内凹弧面，和电池包（或电源线引出端）的配合边界留足了0.3mm的装配间隙，手柄上的控制按键位置对应食指自然放置的触控区间，按键的凸起高度2mm，

　　按压力度反馈的行程预留了4mm的结构空间，符合常规电动工具按键的操作手感设计逻辑。从安装边界来看，这款电钻的最大外径位于机身电机段，直径52mm，在狭窄空间作业时，只要作业间隙大于55mm就能完成设备伸入操作，钻夹头的最大夹持直径对应10mm规格，匹配常规的民用级麻花钻、批头的安装尺寸，能覆盖绝大多数日常钻孔、拧转紧固件的作业需求。曲面建模时所有的圆角过渡都参考了实际量产产品的R角参数，外壳边缘的外露圆角统一做R2处理，既不会因为棱角过于锋利划伤操作人员，也不会因为圆角过大导致外壳壁厚不均，注塑生产时出现缩痕缺陷。
