双挤出多色3D打印设备结构方案

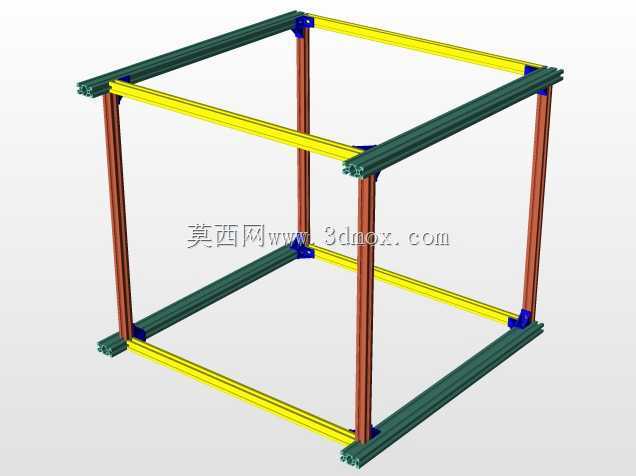

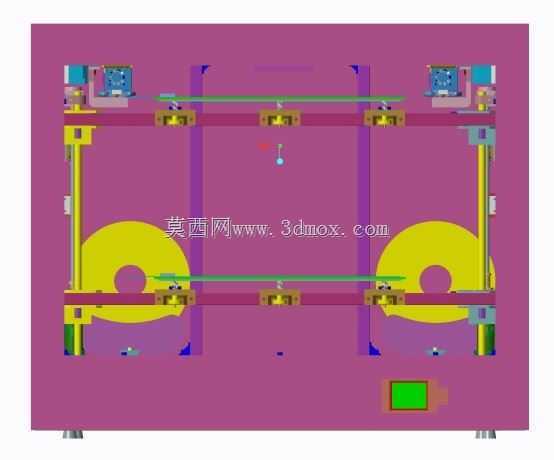

　　这套双挤出结构的3D打印设备，核心定位是面向小批量定制件打样、多色功能件试制场景，可覆盖创客研发、教学实训、小型工坊生产的实际使用需求，区别于单喷头单材料的入门级打印设备，独立双挤压系统的设计，能够在单次打印作业中完成两种不同耗材的熔融挤出，既可以实现双色模型的一体成型，也能搭配可溶性支撑材料打印复杂悬空结构，省去后续人工去除支撑的工序，降低复杂结构件的后处理难度。整体框架采用标准铝型材搭建，安装边界适配常规桌面放置场景，型材的槽道结构方便后续加装附件、调整部件位置，无需额外打孔焊接，维护改装的灵活性更强。运动部分采用十字轴传动布局，X轴双导轨平行布置保证喷头移动的直线度，Y轴负责成型平台的前后进给，

　　Z轴双丝杆同步传动带动喷头组件上下移动，各轴的运动限位、传动部件的安装位都预留了足够的调整余量，装配时可通过微调安装座位置补偿加工误差，保证传动顺畅无卡滞。设计阶段采用模块化拆分思路，将挤出组件、运动传动、电控安装、框架支撑几个部分做独立结构设计，每个模块的连接接口都做了标准化处理，日常使用中如果某一部件出现损耗，可单独拆卸更换对应模块，无需拆解整台设备，也方便使用者根据自身需求更换不同规格的挤出头、加热平台等配件，拓展设备的适用耗材范围。从结构细节来看，两个挤出喷头独立控温，可分别适配不同熔融温度的耗材，比如PLA与柔性耗材、PLA与PETG的组合打印，喷头的安装座做了散热风道预留，可保证挤出喉管部位的散热效率，

　　避免耗材提前熔融造成堵头故障。成型平台的调平结构采用多点可调设计，配合弹簧压紧结构，可快速调整平台平面度，保证首层打印的附着力。电控部分的安装位预留了足够的布线空间，主板、电源、驱动模块的安装位置都做了分层规划，避免强弱电走线干扰，同时预留了散热风扇的安装位，保证长时间连续作业时电控部件的工作温度处于合理区间。这套结构在设计时也充分考虑了组装门槛，所有连接部位都采用标准紧固件，不需要特殊定制的加工件即可完成整机组装，对于想要自行搭建双喷头3D打印设备的从业者来说，可直接参考这套结构的布局逻辑，根据自身的成型尺寸需求调整型材长度、导轨行程，快速适配出符合自身使用需求的设备方案，也可在此基础上拓展自动调平、断料检测、耗材烘干等附加功能，进一步提升设备的使用便利性。
