17HS8401高精度步进电机结构设计

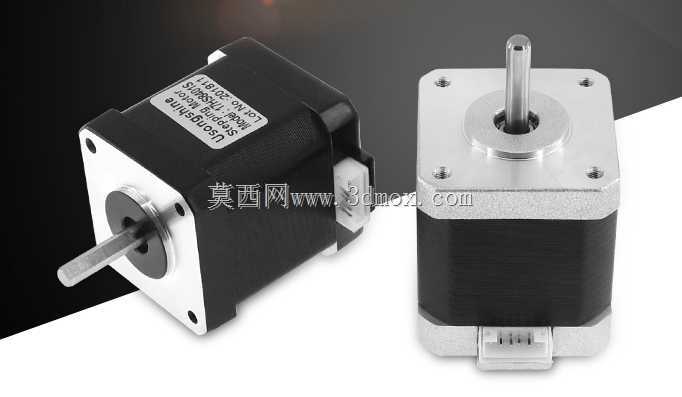

　　在桌面级3D打印机、小型台式CNC雕刻机这类对空间占用、传动精度有双重要求的轻载数控设备里，步进电机的选型与安装适配直接决定了设备的运行稳定性与加工精度，17HS8401作为42系列步进电机里的常用规格，其结构设计完全围绕这类小型数控设备的安装边界与使用需求展开。从实际安装场景来看，这类小型设备的运动轴安装空间普遍紧凑，电机本体采用标准42mm方形机座设计，四个安装孔位完全匹配行业通用安装规范，端盖预留的沉头孔可以直接适配M3内六角螺丝，无需额外加工转接板就能直接固定在设备的铝型材安装座或者轴端支架上，输出轴采用标准D型切面设计，和同步轮、联轴器的配合不需要额外做键槽加工，靠顶丝就能实现可靠的周向固定，

　　避免传动过程中出现打滑丢步的问题。从功能特性来看，这款电机的步距角为1.8度，也就是整步状态下每转可以输出200个固定步距，配合细分驱动器可以实现更小的进给分辨率，完全能满足3D打印挤出、XYZ轴运动，以及小型CNC的轻载铣削进给的精度要求，不会因为步距误差过大导致打印层纹错位、雕刻走刀偏差的问题。设计过程中，电机的前后端盖采用定位止口配合机壳，保证定子和转子的同轴度，减少运行过程中的径向跳动，端盖上预留的轴承安装位可以给输出轴提供稳定的径向支撑，即使带轮存在一定的皮带拉力，也不会出现轴端偏摆的问题。机身侧面的出线位置做了避让设计，不会和设备上的走线槽、相邻安装的其他部件产生干涉，电机本体的长度控制在适配小型设备安装腔的范围内，

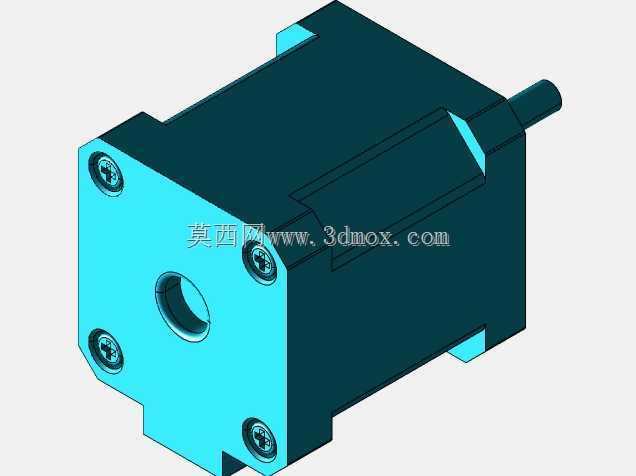

　　不会因为电机过长导致设备整体尺寸被迫加大。实际使用中，这类电机主要负责设备的直线轴进给、挤出机构送料等动作，其输出扭矩可以覆盖桌面级设备的轻载传动需求，不需要额外搭配减速箱就能直接驱动负载，简化了设备的传动链结构，减少了传动环节带来的误差累积。建模过程中完整还原了电机的所有安装特征，包括端盖的螺丝孔位、输出轴的尺寸、机身的安装定位面，不管是做设备的整体装配干涉检查，还是做安装支架的结构设计，都可以直接调用这个模型完成虚拟装配，提前验证安装空间是否足够，避免实际加工零件后出现孔位不对、空间干涉的问题。
