带浮雕花纹花边玻璃果盘注塑模具

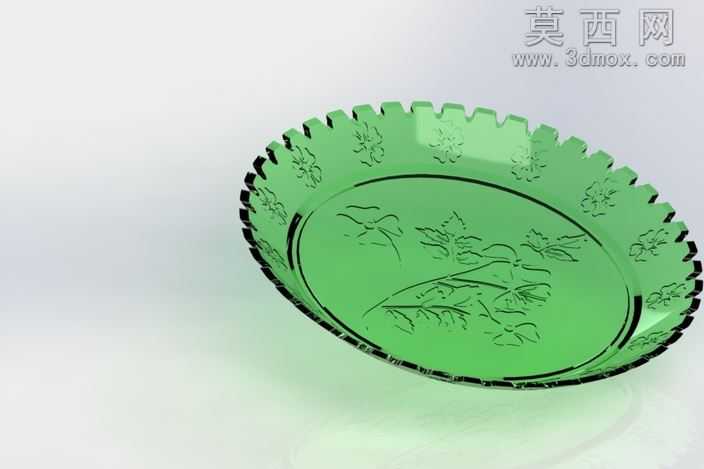

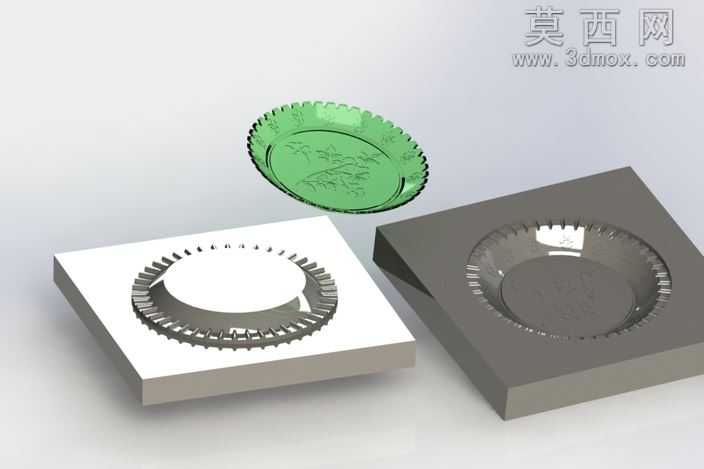

本套模型为带浮雕装饰的花边玻璃质感果盘的注塑成型模具三维设计成果，建模阶段依托参数化建模逻辑完成整体结构搭建，首先通过草绘绘制果盘的椭圆外轮廓基准，针对盘沿的齿状花边结构，采用阵列结合可变截面扫描的方式完成齿形的均匀排布，确保每一处花边齿的尺寸公差控制在合理范围内，避免后续脱模出现卡滞问题。针对盘身表面的花卉枝叶浮雕纹理，建模时先通过投影曲线将浮雕纹样精准映射到盘体的弧面基准上，再采用偏移命令结合曲面加厚的方式做出浮雕的凹凸层次，每一处花卉的脉络、枝叶的转折都做了顺滑的曲面过渡处理，避免出现尖锐棱角导致注塑时应力集中，同时保证成型后制品表面纹理清晰无断层。材质与渲染环节，针对果盘的透明玻璃质感，调试了高透半反射材质参数，调整折射率与透光率模拟绿色玻璃的通透色泽，添加轻微的表面粗糙度参数还原玻璃制品的细微磨砂质感，打光时采用多盏柔光面光源从不同角度照射，凸显浮雕纹理的凹凸光影层次，同时还原玻璃材质的边缘折射高光效果，让渲染成品接近真实玻璃果盘的视觉表现。模具结构设计上，针对盘体的浅腔结构采用了两板模的基础架构，分型面设置在盘沿的最外边缘处，针对浮雕纹理区域做了精准的分型面贴合处理，避免合模时出现错位飞边；脱模结构采用顶针均匀排布在盘沿非外观面区域，防止顶出时在制品外观面留下顶痕，同时针对透明材质的成型需求，在模具型腔表面做了高抛光处理要求，确保成型后的果盘表面光洁无瑕疵。流道设计采用侧浇口进胶，浇口位置设置在盘沿的侧边隐蔽处，后续去除浇口后不会影响制品整体外观，同时冷却水路围绕型腔做环形排布，保证模温均匀，避免制品出现冷却不均导致的变形、缩痕问题，整套设计兼顾了外观纹理的精细呈现与注塑生产的工艺可行性，可直接用于后续的模具加工与制品量产参考。
