便携式电子设备外壳注塑模具三维结构

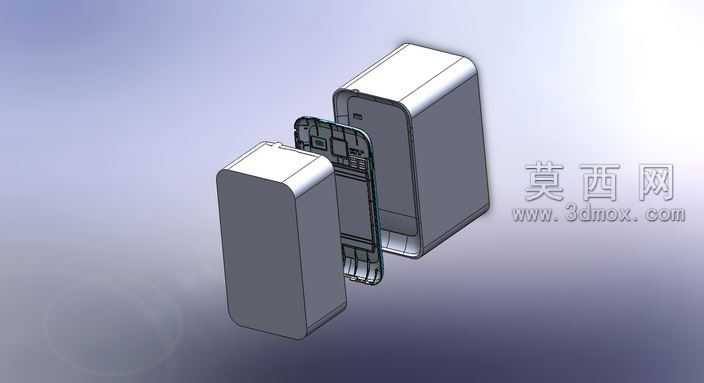

本套三维模型为便携式消费类电子设备的外壳注塑成型模具，整体建模过程严格遵循注塑模具设计的行业规范，先基于目标产品的外观与装配需求完成产品件的逆向还原建模，再依次推导模具的分型面、型腔型芯结构、开合模行程相关组件。建模阶段对产品外壳的圆角过渡、侧边卡扣位、内部装配筋位都做了精准的曲面重构，保证分型面选取时能够顺着产品的最大轮廓线平滑延伸，避免出现倒扣、尖角等容易导致注塑飞边、脱模卡滞的结构缺陷。渲染环节采用了工业级半哑光金属材质模拟模具钢的加工质感，对型腔内部的抛光面做了高反光材质区分，清晰展现模具合模后型腔与产品件的贴合状态，同时将上下模、产品内构件做了爆炸式的分层排布，直观呈现开模后各部件的相对位置关系。材质设置上针对模具的不同功能区域做了区分：模架部分采用标准模具钢的磨砂金属材质，成型型腔部分采用镜面抛光的高光亮面材质，产品外壳件采用消费电子常用的哑光硬质塑料材质，内部的装配卡扣、筋位结构件采用稍深的灰色塑料材质，让观看者能够快速区分模具组件与成型产品件。结构设计上充分考虑了注塑生产的实际需求，分型面设置在产品外壳的侧边中分位置，保证前后模开模时产品能够顺利留在动模侧，内部的细小筋位、卡扣结构都做了合理的脱模斜度处理，避免脱模时出现结构拉伤；同时对模具的合模定位结构做了简化示意，保证整体模型既能够清晰展示成型逻辑，又不会因为过多细碎的标准件干扰核心结构的展示。设计思路围绕小尺寸薄壁类电子外壳的注塑成型痛点展开，针对薄壁件容易出现的填充不足、翘曲变形问题，在型腔布局、进胶点位的预留位置上做了合理规划，模型中预留的进胶、排气位置都贴合实际注塑生产的工艺要求，整体结构完整，拆分逻辑清晰，能够直接用于同类产品模具设计的参考、教学演示或者结构方案评审使用。
