方形集成式液压阀组套管结构设计

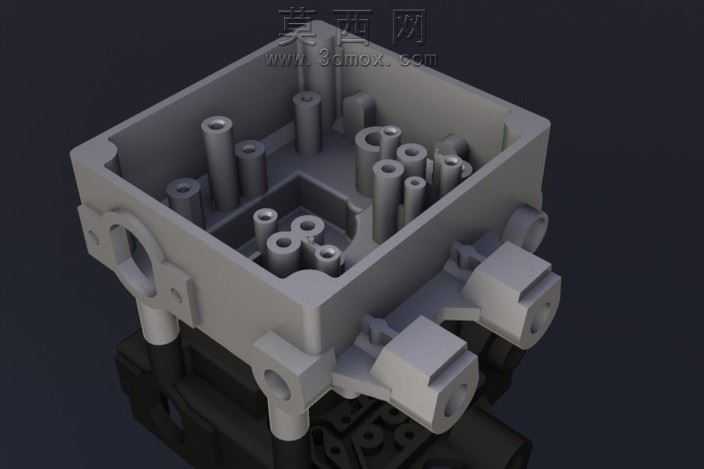

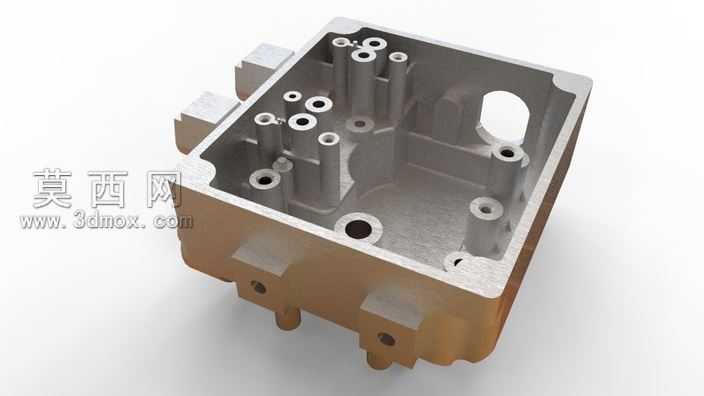

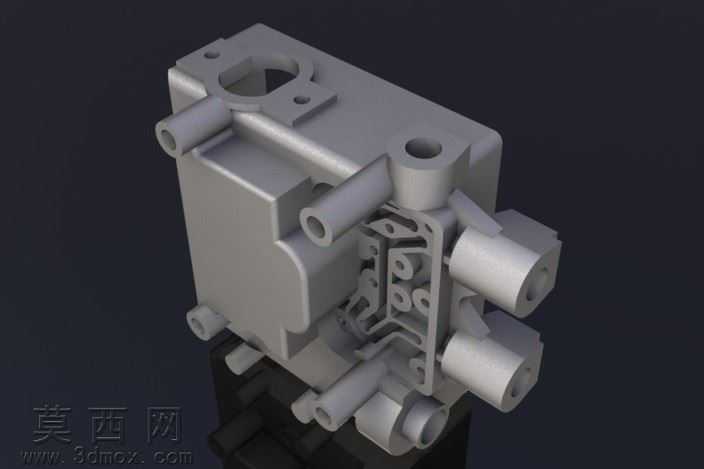

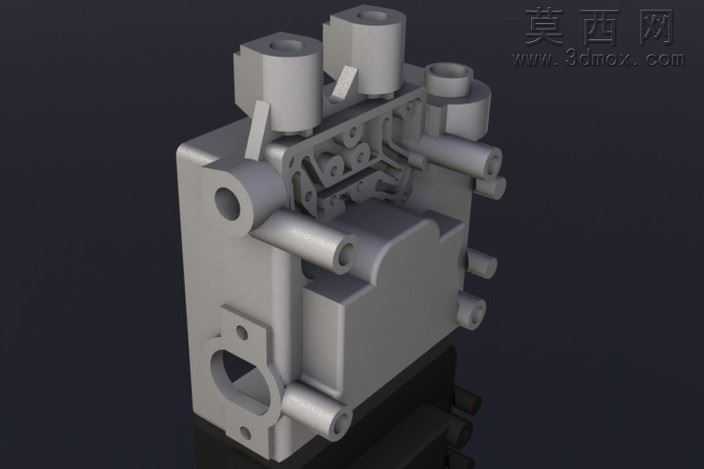

本作品为集成式液压阀组配套的方形套管结构三维建模成果，建模过程依托主流三维机械设计软件完成，采用自顶向下的设计思路，先完成整体安装腔体的基准定位，再逐步细化内部各功能孔道与安装位的结构特征。建模阶段严格遵循液压元件的装配公差要求，对套管主体的方形外轮廓做了等壁厚处理，保证壳体结构强度的同时控制整体重量，外侧面预留的侧向安装接口做了同轴度约束，确保外接管路装配时的密封性能。内部结构设计上，针对不同通径的油路安装孔做了阶梯式结构处理，每个孔位的沉台深度、孔径公差都按照液压阀件的安装标准设定，孔道之间的壁厚经过受力校核，避免高压工况下出现互通渗漏的问题；边角位置做了工艺倒角处理，既消除加工应力集中隐患，也便于后续装配时的零件导入。材质设定阶段，为主体结构赋予了锻造铝合金的材质属性，表面做了硬质阳极氧化的质感表现，金属哑光质感搭配边缘的高光倒角，还原真实五金零件的加工表面效果；内部安装孔位做了精镗加工的纹理表现，不同孔径的内壁粗糙度做了差异化设置，区分粗加工流道与精加工密封面的视觉差异。渲染阶段采用工业产品展示常用的三点布光方案，主光源从斜上方45度投射，清晰呈现内部孔位的排布结构与腔体的空间层次，辅助光源补亮侧面安装接口的轮廓细节，底部柔光弱化投影的生硬感，背景采用渐变灰色调突出主体结构，让观看者可以清晰辨识每一处结构特征。设计过程中充分考虑了零件的加工工艺性，所有内部孔道均采用直线式排布，避免复杂斜孔带来的加工难度提升，外轮廓的安装固定位做了凸台加厚处理，保证螺栓锁紧时的结构强度，整体结构紧凑，在有限的方形空间内集成了多组油路安装接口，适配紧凑型液压系统的集成安装需求，能够有效减少管路连接点，降低液压系统的渗漏风险，同时缩小整体安装占用空间。
