带散热鳍片结构微型气缸三维设计

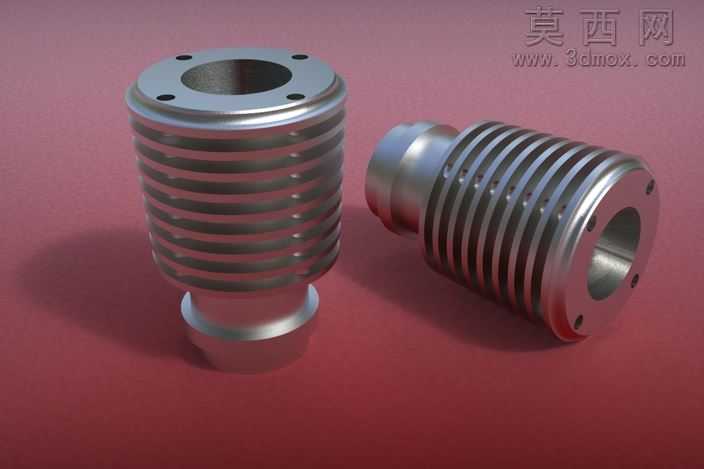

本作品为微型气动气缸的三维实体建模设计，建模过程中首先梳理气缸的核心功能结构，将整体拆分为缸体主体、端部连接接口、安装定位孔、散热鳍片组四个核心模块进行分步构建。首先通过旋转凸台命令生成气缸的基础回转基体，精准控制缸体内腔的孔径尺寸与壁厚参数，保证气动腔体的容积符合微型气缸的设计规格，随后在缸体的一端加工出均布的安装定位孔，通过圆周阵列命令保证六个安装孔的位置度公差，满足气缸与外接气动回路的装配定位需求。在缸体外壁的散热结构设计上，采用等距环形阵列的方式构建多层平行的散热鳍片，每一片鳍片的厚度、鳍片间距都经过参数化调整，既保证足够的散热接触面积，适配微型气缸高频往复动作时的散热需求，又控制整体结构的重量与体积，契合微型元件的紧凑设计要求。端部的快插接口结构采用回转加倒角的建模方式，接口处做了过渡圆角处理，避免气动管路插拔时出现应力集中的问题。材质渲染阶段，为缸体整体赋予金属不锈钢材质，调整材质的粗糙度参数模拟金属机加工后的哑光金属质感，鳍片的棱边处做了细微的高光处理，还原机加工零件的边缘倒角效果，背景采用低饱和度的暗红色哑光背景，通过三点布光的渲染设置，主光源从斜上方投射突出鳍片的层叠结构层次感，辅光源补光消除结构暗部的死黑区域，轮廓光勾勒气缸的外轮廓线条，清晰展现每一处结构细节。设计过程中重点考量微型气缸的实际使用场景，在有限的体积内优化散热结构的布局，相比光滑外壁的同规格气缸，该鳍片结构能够有效提升连续工作状态下的散热效率，降低缸体密封件因高温老化的风险，同时所有结构的尺寸参数都遵循气动元件的通用设计规范，安装孔位、接口尺寸都适配标准微型气动回路的装配要求，模型的所有特征都保留完整的参数化建模历史，可根据实际使用需求调整缸径、行程、鳍片数量等参数，快速衍生出不同规格的同系列微型气缸模型，整体结构无冗余特征，建模逻辑清晰，可直接用于气动系统的装配仿真、结构验证以及产品渲染展示使用。
