工业传动用单排齿形链轮结构设计

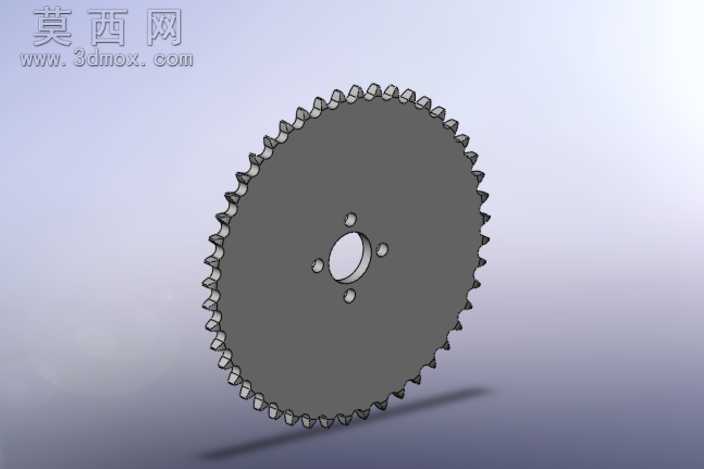

本链轮三维模型采用SolidWorks软件进行全参数化建模，建模过程严格遵循链传动设计规范，首先通过齿形参数公式计算出链轮节距、齿顶圆直径、齿根圆直径、齿槽圆弧半径等核心参数，以旋转凸台命令生成链轮的基础盘体结构，再通过拉伸切除命令完成中心安装孔与四个周向定位孔的特征创建，保证安装孔的位置度公差符合装配要求。齿形部分采用单个齿槽轮廓草图绘制后通过圆周阵列命令完成全部轮齿的生成，阵列过程中严格控制齿距角误差，确保每个轮齿的齿形轮廓、齿向角度完全一致，避免链传动过程中出现跳齿、卡滞等问题。模型渲染阶段采用哑光深灰金属材质模拟45号钢调质处理的链轮本体质感，添加柔和的环境光与定向光源，清晰呈现轮齿的齿廓曲面、盘体的厚度变化以及安装孔的倒角细节，通过地面阴影效果增强模型的空间立体感，直观展示链轮的整体结构形态。结构设计上，该链轮采用辐板式盘体结构，在保证轮齿啮合强度、盘体抗扭刚度的前提下，通过合理控制盘体厚度、去除非受力区域多余材料，有效降低了链轮整体重量，减少传动过程中的转动惯量，提升链传动的运行平稳性。中心安装孔采用通孔设计，可适配对应直径的传动轴，四个周向均匀分布的定位孔用于配合紧固件实现链轮与轴端法兰的固定连接，可有效传递扭矩，避免链轮运转过程中出现周向窜动。轮齿的齿廓曲线经过优化设计，可与对应规格的传动链条实现顺畅啮合，减少啮合过程中的冲击与磨损，延长链轮与链条的使用寿命，整体模型特征完整，参数可编辑，可直接用于链传动系统的虚拟装配、运动仿真以及工程图纸的生成，为传动机构的设计优化提供可靠的三维模型支撑。
