七刃曲面叶轮式机械刀片结构设计

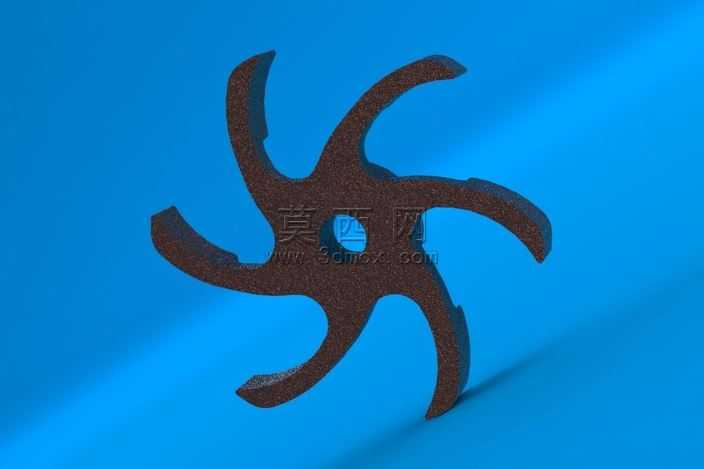

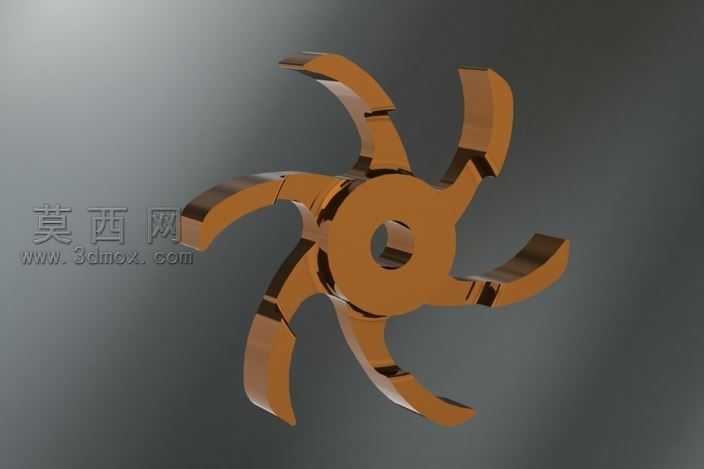

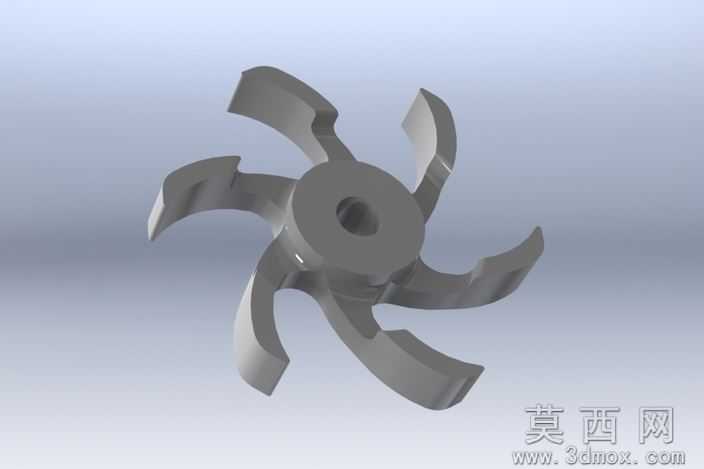

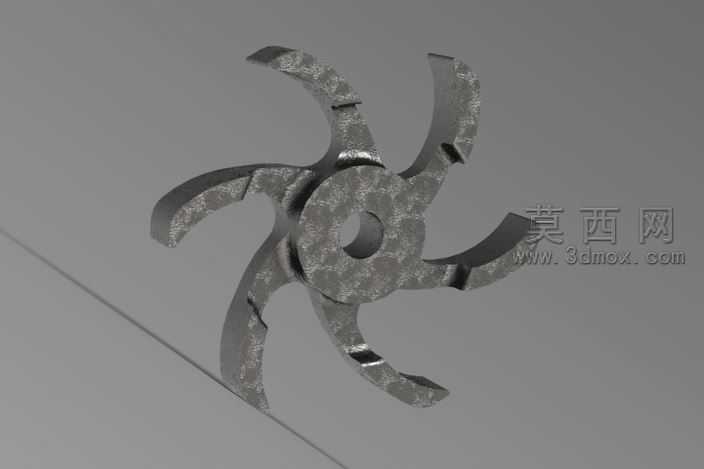

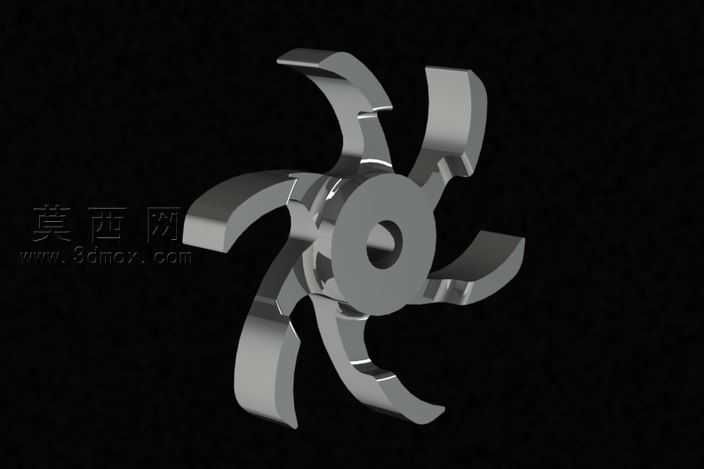

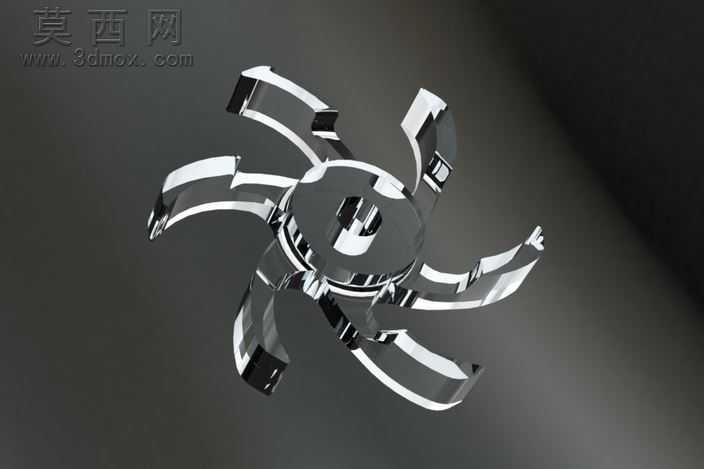

本作品为七刃曲面结构的旋转式机械刀片三维模型，整体采用中心轮毂加周向均匀分布曲刃的对称式布局设计，建模阶段以SolidWorks为核心工具，首先通过草图绘制确定中心安装孔的基准尺寸，以轮毂中心为阵列原点，完成单个曲刃的轮廓草绘后，采用圆周阵列命令生成全部七片刃口，保证每片刃口的角度、曲率、伸出长度完全一致，满足高速旋转时的动平衡要求。建模过程中对刃口曲面做了平滑过渡处理，通过放样、曲面剪裁等命令构建刃部的流线型弧面，既保证刃口的切削角度符合机械加工的力学要求，也避免直角结构带来的应力集中问题；中心轮毂部分做了凸台加厚处理，中心安装孔与轮毂端面保持垂直，孔位边缘做了微小倒角，方便实际装配时的轴件对接，减少装配卡顿与接触面磨损。材质渲染阶段选用哑光金属灰的合金钢材质，添加细微的磨砂质感模拟实际加工后的金属表面效果，通过环境光调整突出曲面刃口的弧度变化与结构层次感，清晰展现每片刃口的扭转角度与厚度分布。结构设计上，七片曲刃均采用后掠式弧度设计，旋转过程中可有效降低风阻与物料冲击阻力，刃部从根部到尖端做了渐变减薄处理，根部厚度更大以保证结构强度，尖端收窄保证切削锋利度，每片刃口与轮毂的连接位置都做了圆角过渡，消除应力集中点，提升部件的抗冲击使用寿命。整体模型无多余冗余结构，所有特征参数均可编辑，可根据实际使用场景调整刃口长度、曲率、中心孔尺寸等参数，适配不同转速、不同切削工况的机械设备使用需求，模型曲面顺滑无破面，装配基准明确，可直接用于后续的工程图导出、运动仿真模拟或者3D打印样件验证。
