适配CYS S0150伺服的不锈钢安装支架

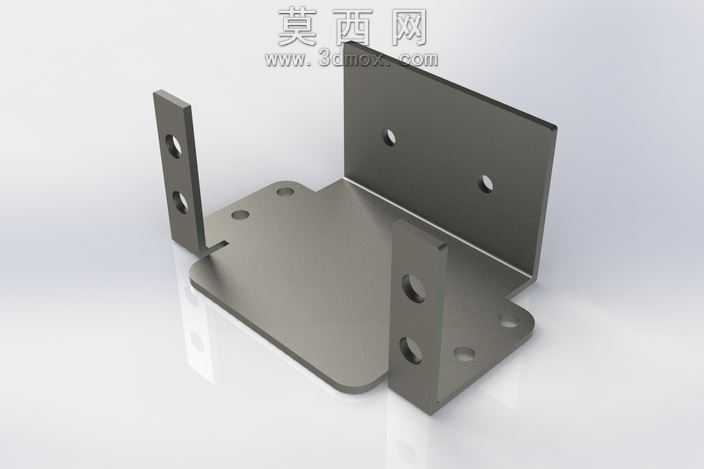

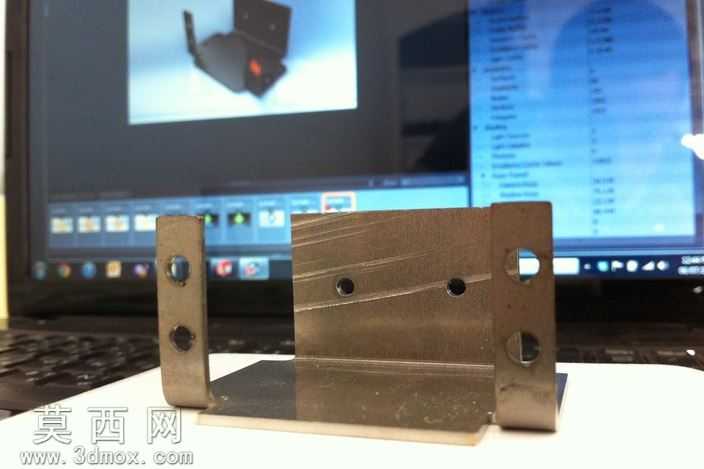

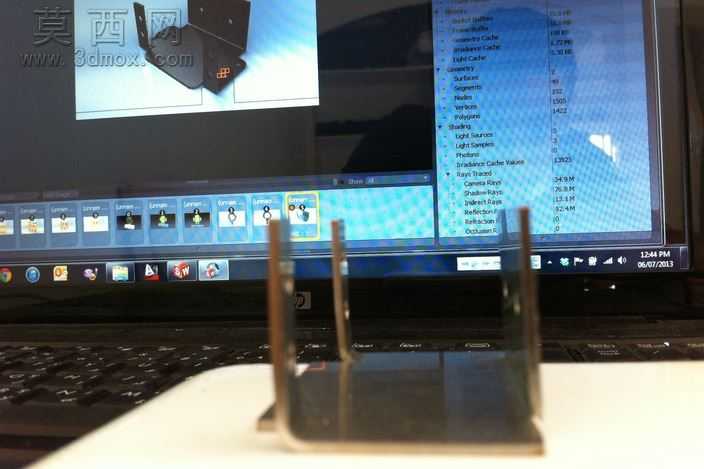

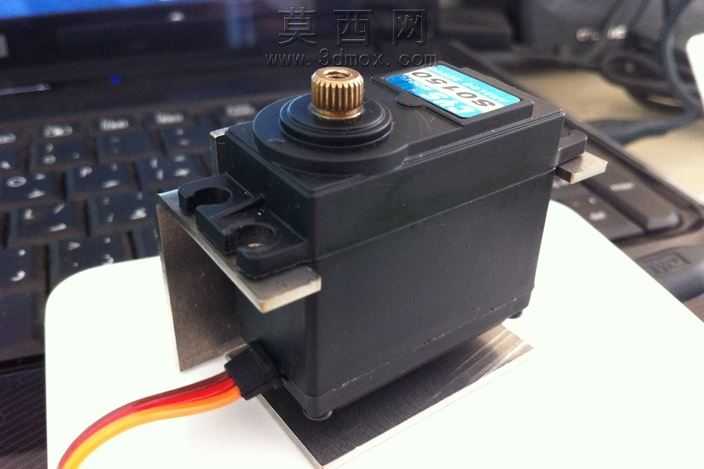

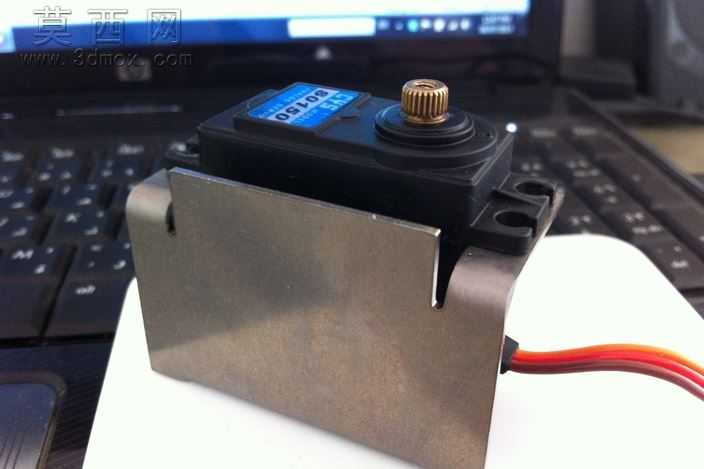

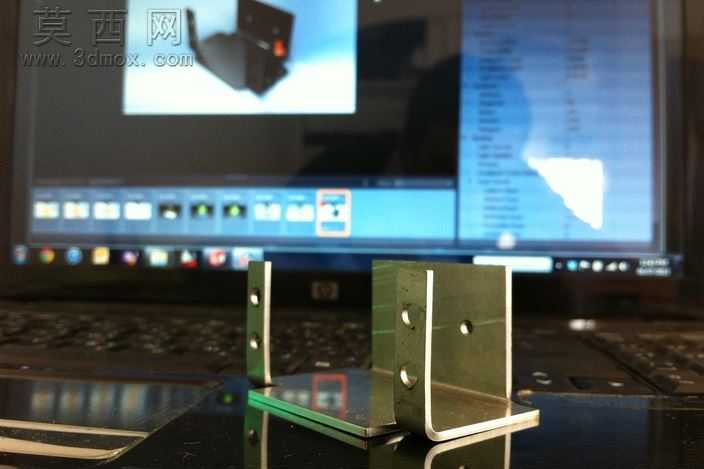

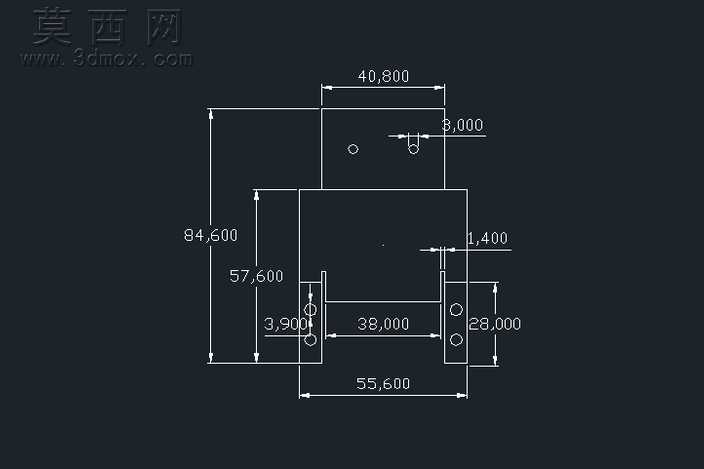

本款伺服安装支架采用三维参数化建模方式完成全流程设计，建模阶段首先结合适配的CYS S0150伺服安装孔位基准，绘制1.5mm厚度不锈钢板材的平面展开轮廓，精准标注所有安装孔的孔径、孔位间距与折弯定位线，确保展开图尺寸完全匹配激光切割机的加工路径要求，避免后续加工出现尺寸偏差。建模过程中同步完成折弯工序的结构模拟，针对两侧带安装孔的立耳结构，设置符合不锈钢板材折弯特性的折弯半径与回弹补偿参数，还原真实折弯加工后的成型形态，保证立耳上的安装孔与底座平面的垂直度、孔位同轴度满足伺服安装的公差要求。材质设置上选用哑光不锈钢材质，还原1.5mm不锈钢板经激光切割、折弯加工后的真实金属质感，对切割断面、折弯圆角处的材质细节做了精细化调整，让渲染效果与实际加工成品的外观表现高度一致。结构设计上采用一体化钣金折弯成型方案，无额外焊接拼接结构，底座平面设置两个定位孔用于伺服主体的固定安装，两侧立耳各设置两个贯通安装孔，用于将整个支架固定到设备安装基面，整体结构紧凑，成型后整体重量控制在38克（不含搭载的伺服部件），在保证结构强度满足伺服安装固定需求的前提下，尽可能精简板材用料，降低零件自重。设计过程中充分考虑加工工艺的可行性，所有轮廓线条均适配激光切割的走刀逻辑，无锐角尖角等易导致加工缺陷的结构，折弯位置预留足够的工艺余量，避免折弯时出现板材开裂、孔位变形的问题，最终输出的模型文件可直接对接激光切割与折弯加工设备，无需二次调整即可用于实际生产，能够稳定实现对CYS S0150型号伺服的可靠支撑与固定，适配各类小型自动化设备、航模舵机安装场景的使用需求。
