多工位可调式工件夹紧机副结构

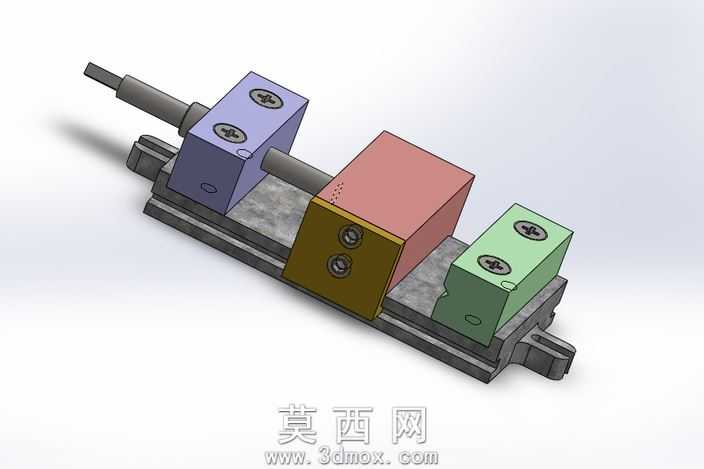

该模型采用SolidWorks完成全参数化三维建模，整体以线性导轨为承载基座，沿导轨轴向依次布置四组独立可调的夹紧单元，建模过程中对导轨的滑槽、滑块配合面、夹紧块的调节螺纹孔、定位销孔等细节均做了精确还原，所有配合关系均按照实际机械装配逻辑添加同轴、重合、距离等配合约束，可实现滑动、锁紧动作的运动仿真验证。渲染阶段采用白背景工业展示风格，为不同功能的夹紧单元分配差异化的材质表现：导轨基座采用灰铸铁磨砂材质，还原金属铸件的哑光粗糙质感；左侧两组夹紧块分别采用紫色阳极氧化铝、黄铜金属材质，中部定位块采用粉色工程塑料材质，右侧夹紧块采用绿色氧化处理钢材材质，金属材质添加了符合工业环境的细微划痕、边缘倒角反光效果，塑料材质则还原了哑光注塑表面的细微颗粒感，调节螺杆采用抛光钢材材质，添加了螺纹纹理的凹凸贴图与高光反射效果，整体渲染光影柔和，清晰展现各部件的装配层次与结构边界。结构设计上，每组夹紧单元均可沿导轨独立滑动调整位置，通过侧面的锁紧螺钉实现位置固定，单元上的顶紧螺杆可旋转进给，实现对不同尺寸、不同形状工件的侧向夹紧，多工位排布可同时装夹多个工件，适配多工序同步加工的操作需求，导轨端部设置的连接耳可将整个机构固定在加工工作台面上，整体结构紧凑，调节灵活，无冗余设计部件。设计思路围绕机加工场景中多工件快速装夹的需求展开，摒弃传统单工位夹具的低效问题，通过模块化的夹紧单元与线性导轨的组合，实现装夹位置的无级调节，不同材质的部件区分既方便装配识别，也对应实际生产中不同部件的耐磨、受力、成本需求，建模时所有零件均生成独立的特征树，可单独编辑修改尺寸，适配不同规格的工件装夹需求，装配体中预留了标准件的替换接口，可根据实际载荷需求更换不同规格的锁紧螺钉与顶紧螺杆。
