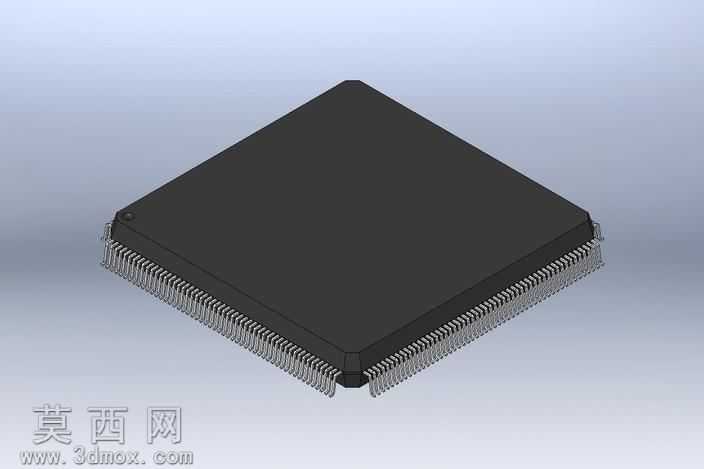

TQFP-208封装芯片精细三维建模作品

本作品为TQFP-208薄型四方扁平封装芯片的高精度三维建模成果，建模过程依托主流三维设计软件完成，全程遵循工业级电子元器件建模的精度规范，还原真实器件的每一处结构细节。建模初期首先梳理TQFP-208封装的标准尺寸参数，确定芯片主体的长宽厚比例、引脚排布间距、引脚伸出长度、边角倒角弧度等核心尺寸基准，以实体拉伸命令构建芯片黑色塑封主体的基础轮廓，对主体四个边角做符合工业规范的小圆角处理，还原塑封本体哑光磨砂的质感特征，在塑封本体一角添加定位标识凹点，对应真实芯片的引脚1定位标记，避免封装方向识别错误。针对芯片四周共208根鸥翼型引脚，采用单根引脚精准建模后阵列排布的方式完成：先绘制单根引脚的截面轮廓，通过扫掠命令生成引脚的弯折形态，还原引脚从塑封本体伸出后向下弯折、末端水平延伸的标准鸥翼结构，保证每根引脚的厚度、弯折角度、末端平整度完全符合TQFP封装的工艺标准，再以本体中心为基准，沿四个边做等距阵列，严格控制引脚间距为0.5mm的标准值，确保208根引脚排布整齐无错位，相邻引脚间的间隙均匀一致，完全匹配实际SMT贴片加工的引脚布局要求。材质渲染阶段，为塑封本体赋予哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数，还原环氧塑封料的真实视觉质感；为金属引脚赋予镀锡哑光金属材质，微调金属的反射强度与表面细微粗糙度，模拟真实引脚经过镀覆处理后的半哑光金属质感，避免过度反光造成的视觉失真。整体模型完成后进行全局干涉检查，确认引脚与塑封本体结合处无重叠、无间隙，所有结构衔接自然流畅，模型可直接用于PCB布局仿真、SMT贴装工艺演示、电子产品结构装配验证等场景，建模过程中对所有特征做参数化关联，若需调整封装尺寸、引脚数量等参数，可直接修改对应特征参数快速生成同系列不同规格的TQFP封装芯片模型，具备良好的可编辑性与复用性。渲染阶段采用柔和的漫反射环境光，搭配弱度主光源凸显芯片的轮廓立体感，避免生硬阴影遮挡引脚等精细结构，最终呈现的模型视觉效果与真实TQFP-208芯片实物高度一致，结构精度满足工业级应用要求。
